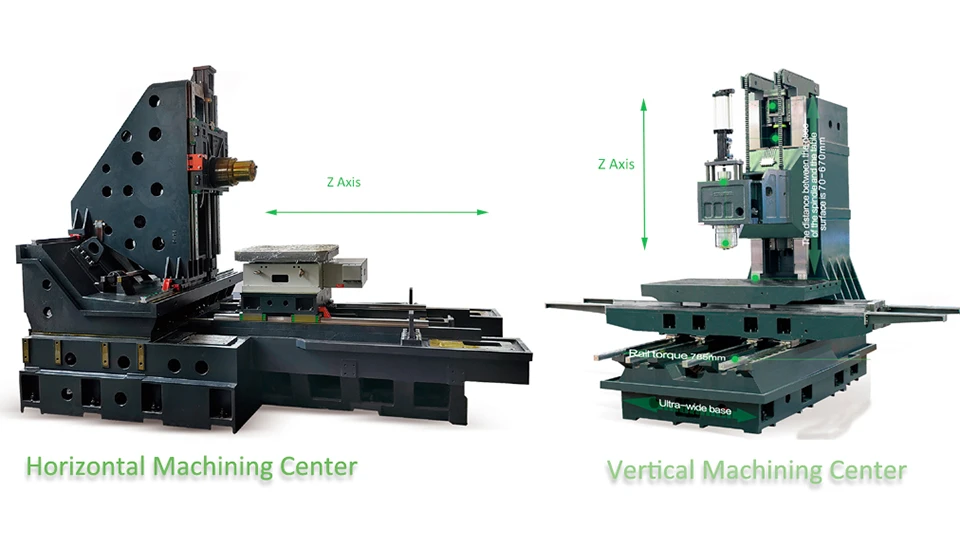

Yatay ve dikey işleme merkezleri arasındaki fark nedir?

Modern üretimin rekabetçi ortamında, doğru CNC ekipmanını seçmek kârlılığın ve hassasiyetin temel taşıdır. Makine atölyesi sahipleri ve üretim yöneticileri için tartışma genellikle kritik bir karara indirgenir: Dikey İşleme Merkezi (VMC) ile Yatay İşleme Merkezi (HMC) karşılaştırması.

Her iki platform da iş parçasından malzeme çıkarmak için döner kesici takımlar kullansa da, yapısal tasarımları belirgin şekilde farklı yetenekler belirler. VMC ve HMC teknolojileri arasındaki ince farkları anlamak, çevrim sürelerini optimize etmek, yatırım getirisini (ROI) en üst düzeye çıkarmak ve üretim çözümlerinizi ölçeklendirmek için esastır.

İşte bilinçli bir yatırım yapmanıza yardımcı olacak dikey ve yatay CNC işleme merkezlerinin derinlemesine, profesyonel bir karşılaştırması.

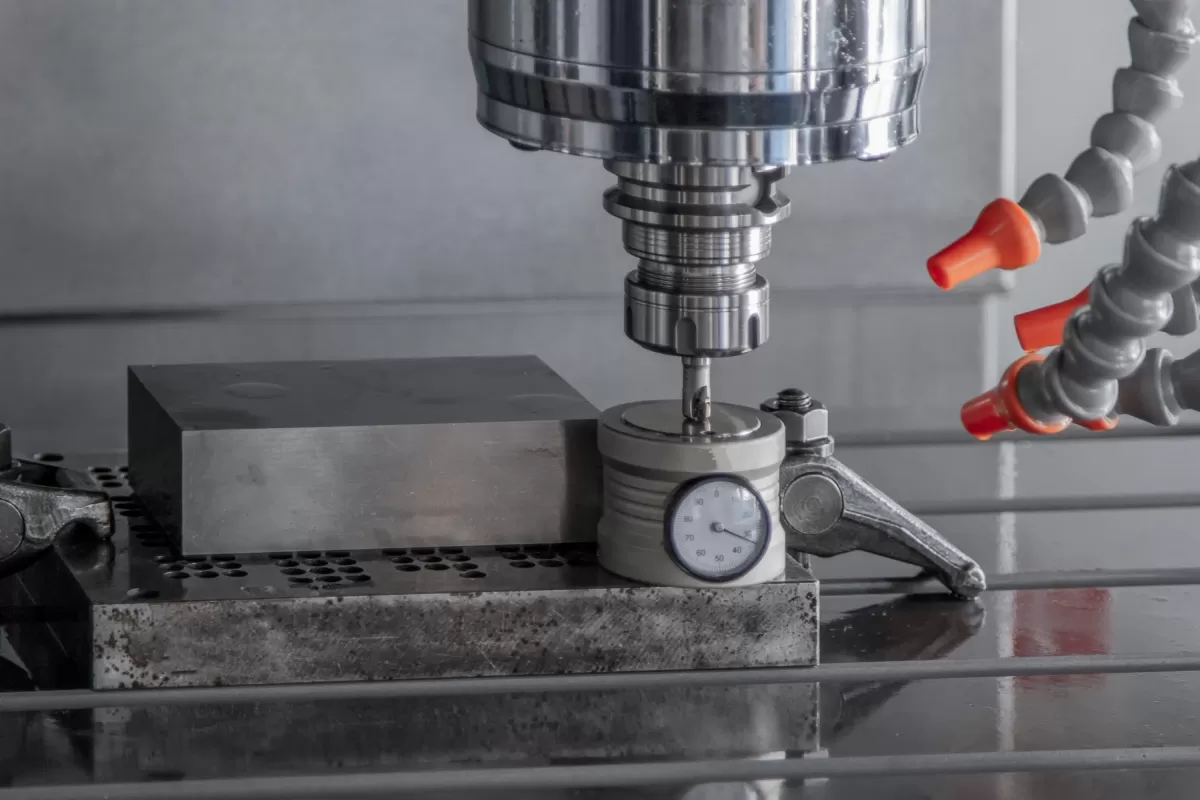

Dikey İşleme Merkezi (VMC) Nedir?

BirDikey İşleme Merkezi(VMC), dikey yönelimli bir iş mili eksenine sahiptir. Kesici takım, genellikle standart bir çalışma tablasına monte edilmiş iş parçasının üst yüzeyini frezelemek için yukarıdan aşağıya uzanır.

En uygun olduğu alanlar: Düz parçalar, plaka işleme, kalıp boşlukları ve tek taraflı işleme operasyonları.

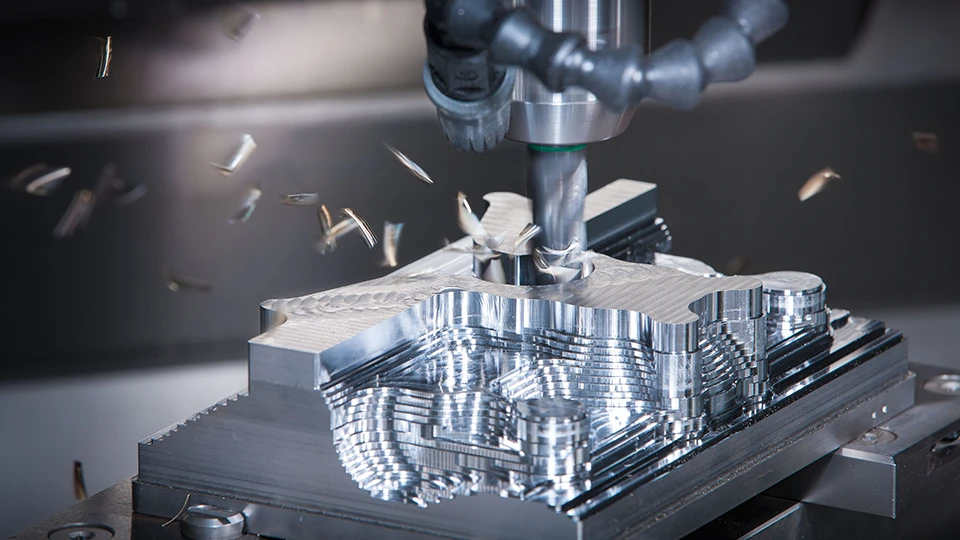

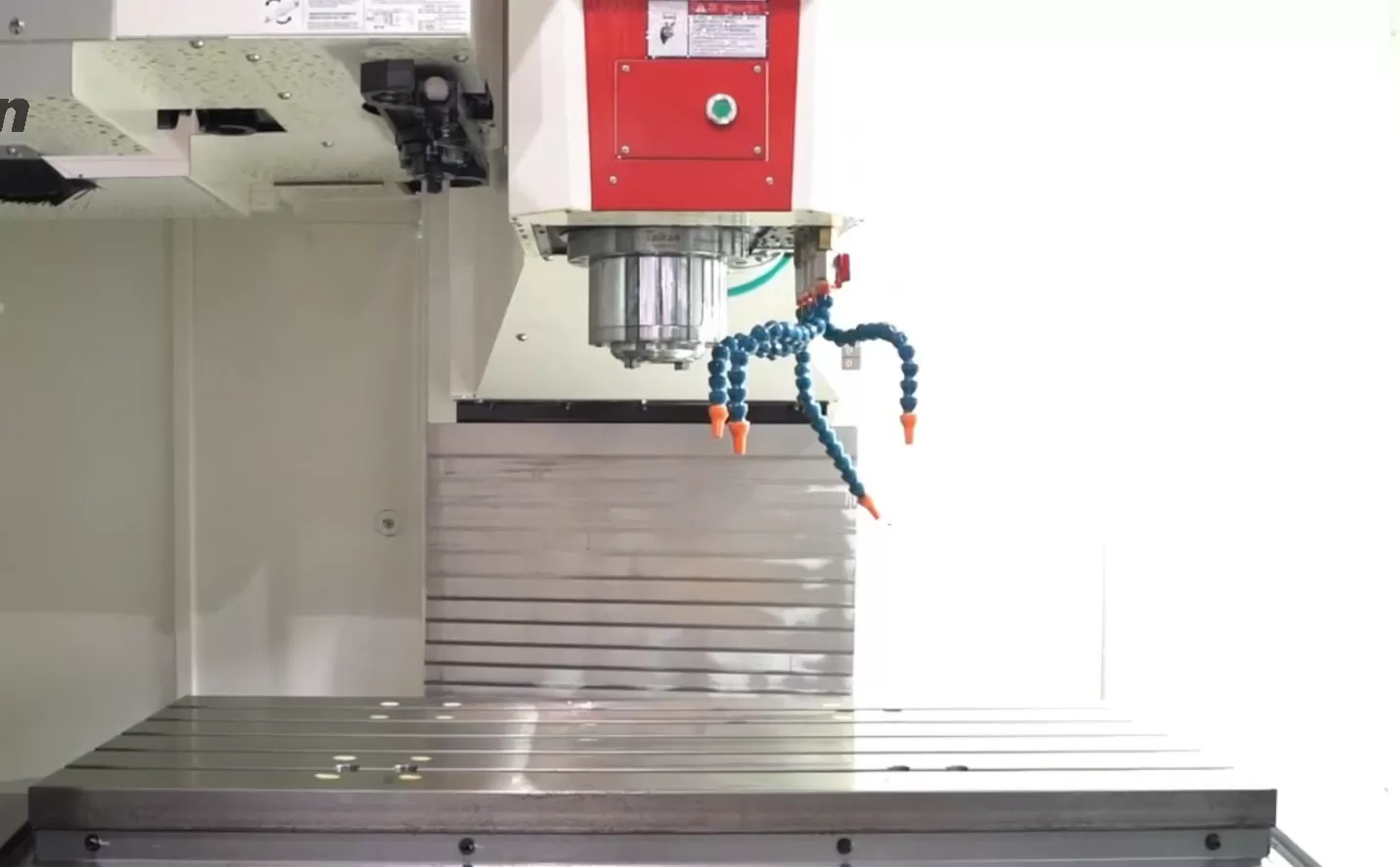

VMC'nin Temel Avantajları

• Kurulum ve Kullanım Kolaylığı: İş mili tablanın üzerinde konumlandığından, operatörler kesme işlemini net ve engelsiz bir şekilde görebilir. Bu, VMC'leri kurulum, sorun giderme ve özel fikstür tasarımı için son derece sezgisel hale getirir.

• Daha Düşük Başlangıç Yatırımı: VMC'ler yapısal olarak yatay benzerlerine göre daha az karmaşıktır, bu da önemli ölçüde daha düşük bir ön sermaye harcamasıyla sonuçlanır.

• Kompakt Kaplama Alanı: Genellikle dikey CNC makineleri daha az zemin alanı kaplar, bu da onları sınırlı metrekareye sahip fason atölyeler için ideal kılar.

• Kısa Seri Üretimlerde Çok Yönlülük: Yüksek çeşitlilikli, düşük hacimli üretim ve hızlı prototipleme için mükemmeldir.

VMC'nin Sınırlamaları

• Yetersiz Talaş Tahliyesi: Yerçekimi VMC'nin aleyhine çalışır. Talaşlar, yüksek basınçlı soğutma sıvısıyla yönetilmezse derin boşluklarda birikme eğilimi gösterir; bu da yeniden kesmeye, hızlanmış takım aşınmasına ve kötü yüzey kalitesine neden olabilir.

• Sınırlı Çok Taraflı İşleme: Bir parçanın birden fazla yüzeyinin işlenmesi genellikle manuel yeniden konumlandırma (parçayı çevirme) gerektirir, bu da tolerans birikimi riskini artırır ve katma değersiz zaman ekler.

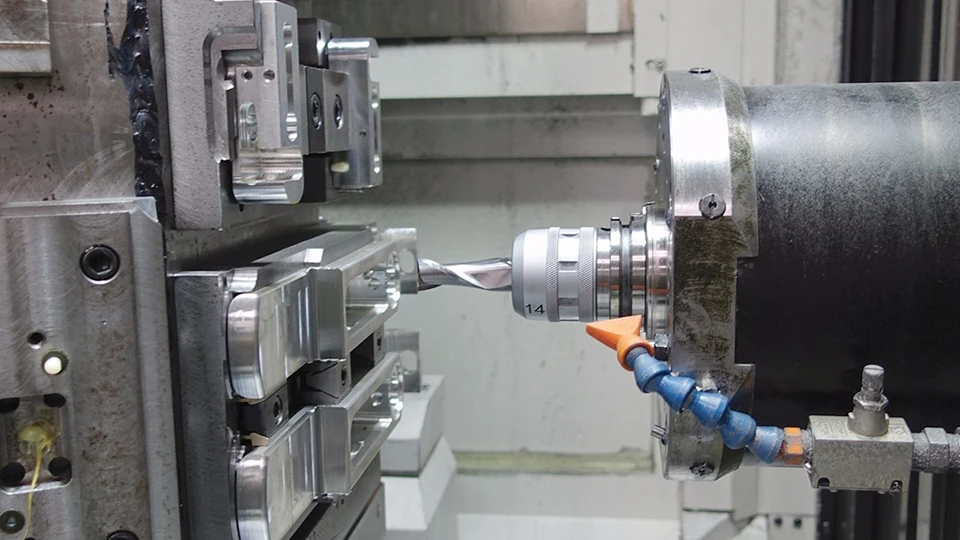

Yatay İşleme Merkezi (HMC) Nedir?

BirYatay İşleme Merkezi(HMC), zemine paralel yatay yönelimli bir iş mili ekseni kullanır. HMC'ler ağır hizmet tipi, yüksek hacimli üretim için üretilmiştir ve genellikle entegre bir Otomatik Palet Değiştirici (APC) ve bir döner tabla (B ekseni) içerir.

En uygun olduğu alanlar: Karmaşık kutu tipi parçalar, ağır talaş kaldırma ve yüksek hacimli sürekli üretim.

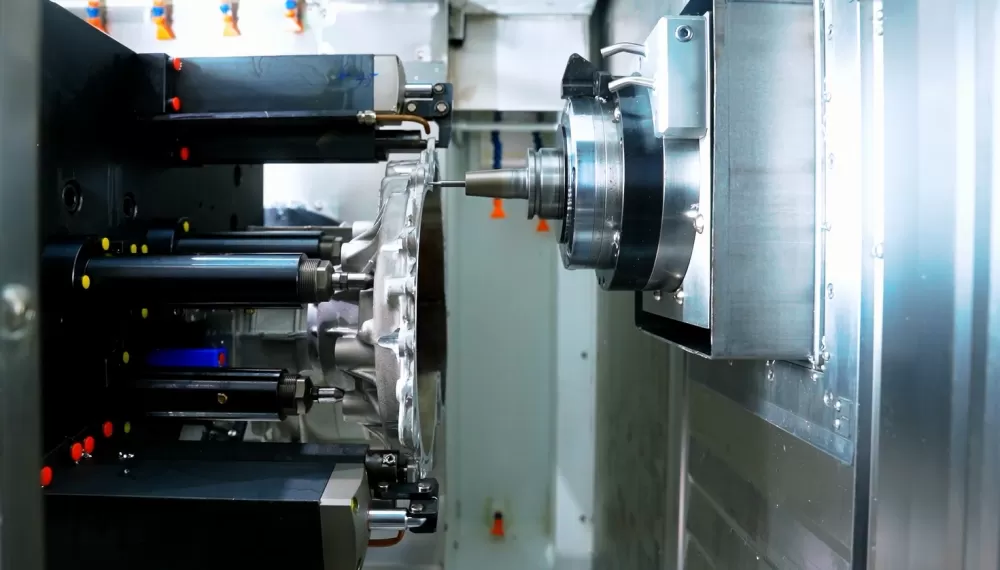

HMC'nin Temel Avantajları

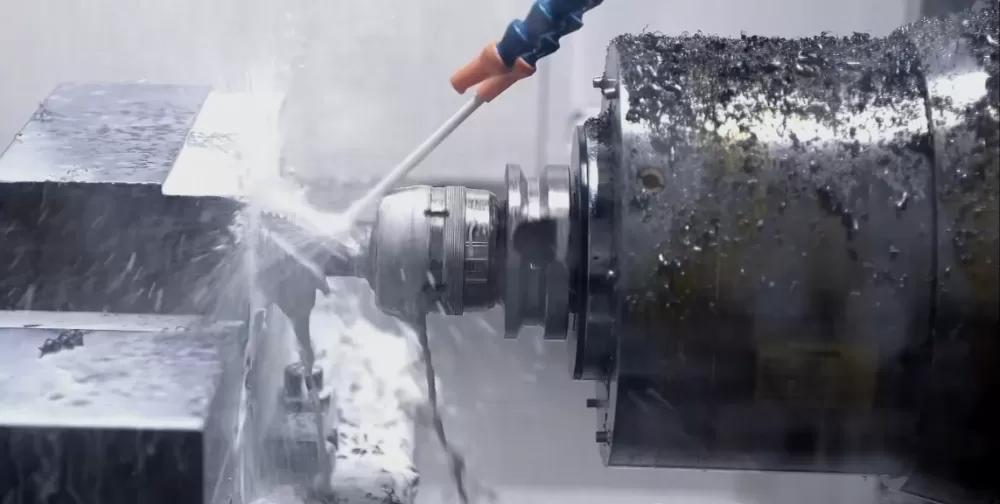

• Üstün Talaş Tahliyesi: Yerçekimi, HMC'nin en büyük müttefikidir. Yatay iş mili keserken, talaşlar doğal olarak iş parçasından uzaklaşır, takım ömrünü uzatır ve bozulmamış bir yüzey kalitesi sağlar.

• Yüksek Hacimli Verimlilik (Tombstone Fikstürleme): Tombstone fikstürlerin entegrasyonu, aynı anda birden fazla parçanın birkaç yüzeye monte edilmesini sağlar. 4. eksen döner tabla ile birleştiğinde, iş mili tek bir bağlamada parçanın üç veya dört tarafına erişebilir.

• Kesintisiz İşleme: Standart Otomatik Palet Değiştirici (APC) sayesinde, operatör bir palette parça yükleme, boşaltma veya muayene yaparken makine diğer palette kesmeye devam edebilir. Bu, iş mili duruş süresini önemli ölçüde azaltır.

• Daha Yüksek Sertlik: HMC'ler, şiddetli titreşimleri emmek için daha ağır dökme demir tabanla tasarlanmıştır; bu da daha ağır kesmelere, daha hızlı ilerleme hızlarına ve sert alaşımlarda üstün hassasiyete olanak tanır.

HMC'nin Sınırlamaları

• Yüksek Sermaye Yatırımı: Bir HMC, karşılaştırılabilir çalışma alanına sahip bir VMC'den tipik olarak 2 ila 3 kat daha pahalıdır.

• Karmaşık Programlama ve Kurulum: Özellikle çok parçalı tombstone fikstürler ve palet değiştiricilerle bir HMC'yi çalıştırmak, gelişmiş CAM programlama becerileri ve özel iş tutma çözümleri gerektirir.

• Daha Büyük Kaplama Alanı: HMC'ler, palet değiştiriciler ve daha hacimli makine muhafazaları nedeniyle önemli ölçüde daha fazla zemin alanı gerektirir.

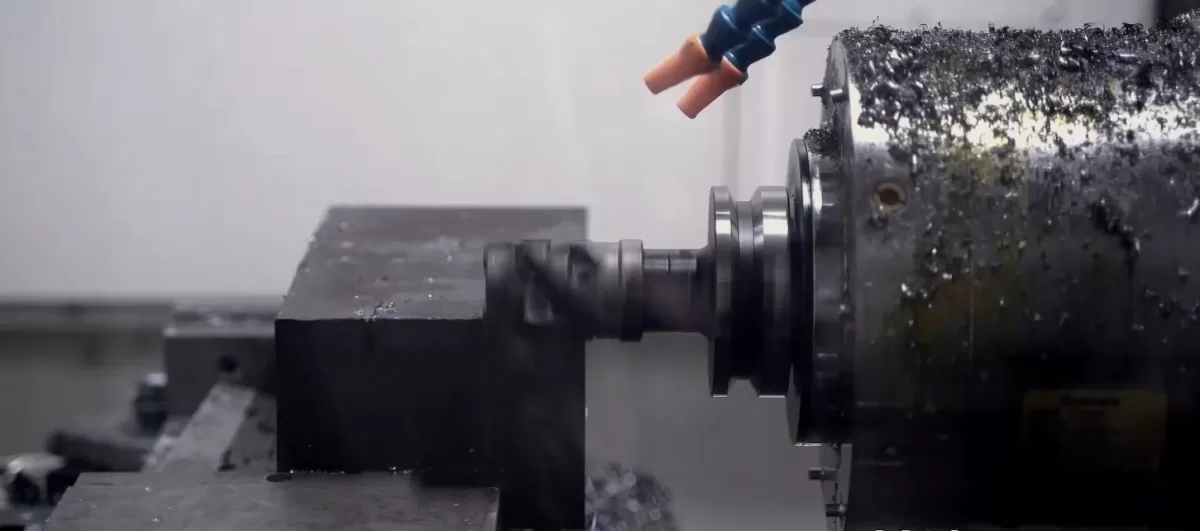

VMC ve HMC: Temel Karşılaştırma

Satın alma kararınızı kolaylaştırmak için, en kritik üretim metriklerine göre doğrudan bir karşılaştırmayı burada bulabilirsiniz:

Doğru CNC Makinesi Nasıl Seçilir

VMC ve HMC arasında seçim yapmak nihayetinde atölyenizin belirli uygulamalarına ve iş modelinize dayanır.

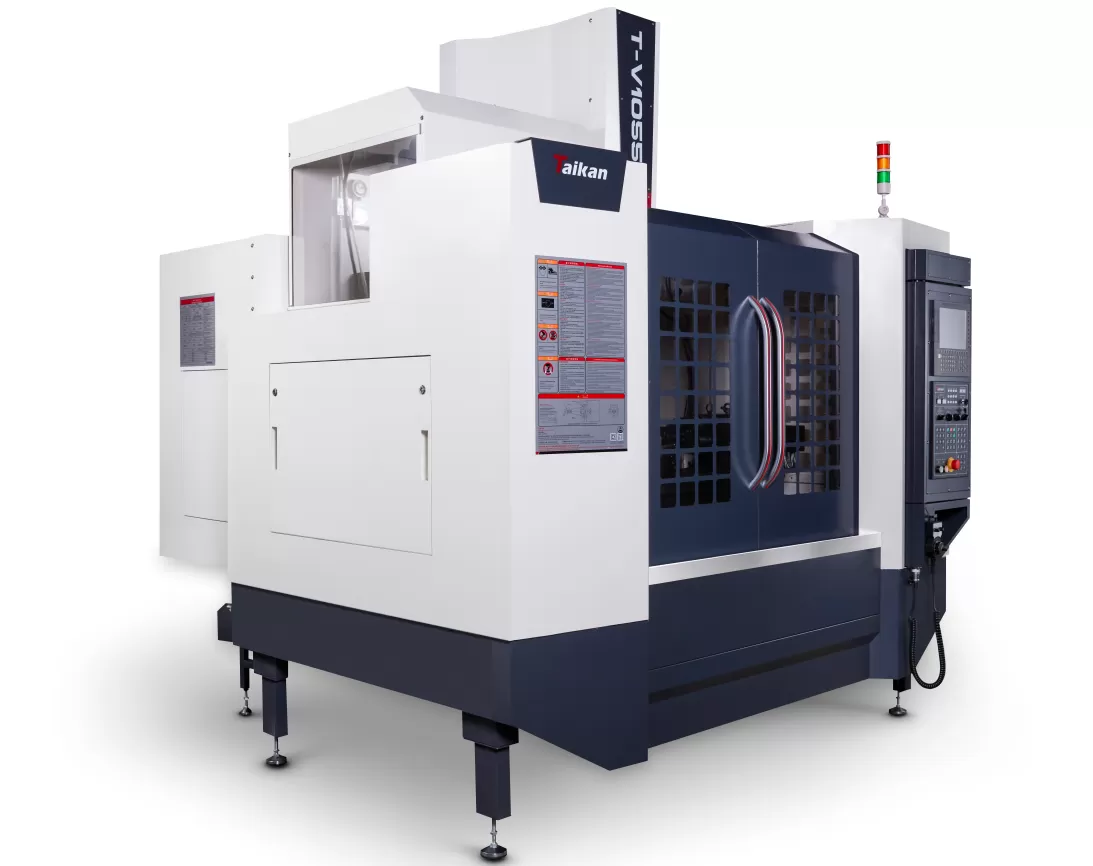

Bir ...'e yatırım yapınTaikan dikey işleme merkezieğer:

• Tek parça prototipleme veya küçük parti çalışmalar yapan bir fason atölyesisiniz.

• Ana iş parçalarınız düz plakalar, kalıplar, pres kalıpları veya büyük, tek taraflı havacılık panelleridir.

• Bütçe kısıtlamalarınız var ve hızlı bir yatırım getirisine (ROI) ihtiyacınız var.

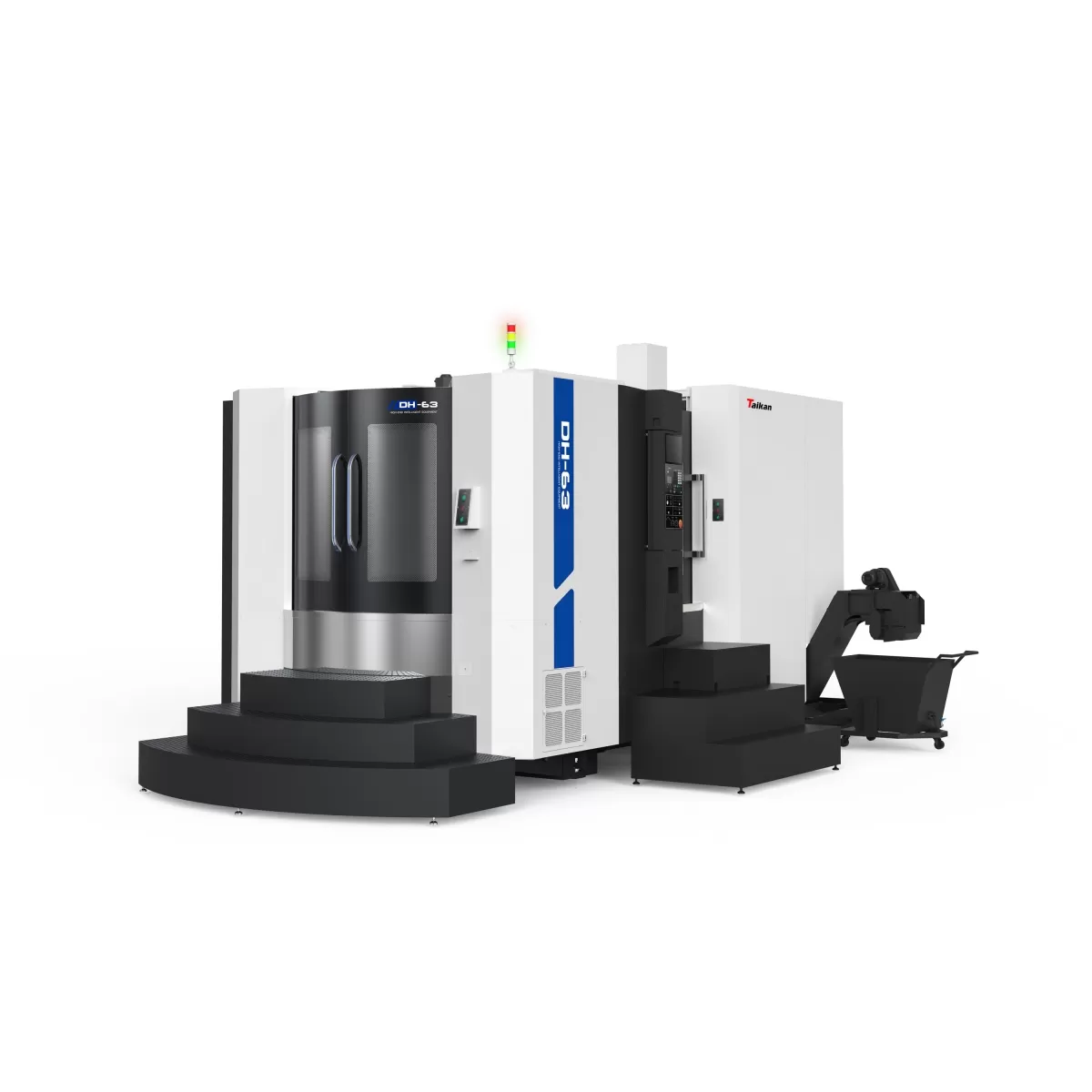

Bir ...'e yatırım yapınyüksek hassasiyetli cnc yatay işlemeeğer:

• Motor blokları, pompa gövdeleri veya şanzıman muhafazaları gibi karmaşık, çok taraflı parçalar üretiyorsunuz.

• Operasyonunuz yüksek hacimli, 'ışıksız' (insansız) üretim gerektiriyor.

• Kurulum sürelerini azaltmak ve paletleme yoluyla parça başına işçilik maliyetini en aza indirmek istiyorsunuz.

Sonuç

VMC ile HMC tartışmasında herkese uyan tek bir cevap yoktur. Dikey işleme merkezleri, düşük hacimli, tek taraflı işler için eşsiz çok yönlülük ve değer sunar. Buna karşılık, yatay işleme merkezleri, üstün talaş kontrolü ve çok taraflı erişim sayesinde çevrim sürelerini azaltmak ve yüksek hacimli üretimde baskın olmak için tasarlanmış endüstriyel güç merkezleridir. Makine seçiminizi üretim stratejinizle uyumlu hale getirerek, uzun vadeli üretim mükemmelliği için sağlam bir temel oluşturursunuz.
