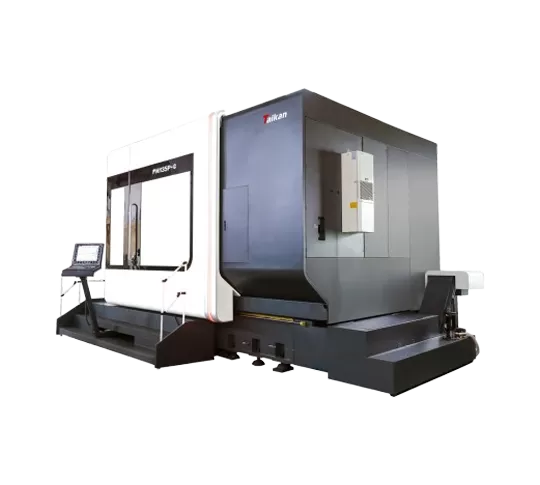

FH135P-C 5 eksenli freze ve torna işleme merkezi

X/Y/Z ekseni seyahat

1450 × 1450 × 1000mm

Yatay freze kafasından mesafe

Çalışma masasına merkez

30 ~ 1030mm

Döner tabla hızı

53rpm

Çalışma masası boyutu

14001400mm

Maksimum tablo yükü

Freze 4000kg

3000kg dönüyor

Salıncak freze kafası (B ekseni)

Standart

Salıncak aralığı (0 = dikey/180 = seviye)

-15 ° ~ + 180 °

B ekseni anma hızı

50rpm

Dikey mil burnundan masaya mesafe

160 ~ 1160mm

Elektrik mili maks. Hız

10000rpm

Güç (% S1-100/40% DC)

42/58kW

Tork (% S1-100/40% DC)

215/350Nm

Mili konik

1:10 konik

Araç arayüzü

HSK100A

Takım dergisi kapasitesi

40T

Maks. Takım çapı/uzunluk/ağırlık

135135mm/300mm/12kg

Aracı değiştirme süresi (araç için araç)

4s

Sondaj (normalleştirme orta karbon çelik)

50mm 50mm

Dokunarak (normalleştirme orta karbon çelik)

M40

Hızlı traverse

40m/dak

X/Y/Z konumlandırma doğruluğu

0.006mm

X/Y/Z tekrar konumlandırma doğruluğu

0.004mm

B/C konumlandırma doğruluğu

B/C tekrar konumlandırma doğruluğu

Kızılötesi prob

Takım ayar göstergesi
(Işleme alanında araç ölçümü)

Makine yüksekliği (standart makine)

4150mm

Ana gövde işgal alanı (L * W)

5905 × 4100mm

Alet dergisi işgal alanı (L * W)

2200 × 1600mm

Çip konveyör işgal alanı (L * W)

3700 × 1250mm

Su deposu işgal alanı (L * W)

Komple makine işgal alanı
(Su deposu hariç) (L * W)

Makine ağırlığı

42000kg

Kontrol sistemi
