Name: HT-850LM Yüksek Hızlı ve Yüksek Rijitlikli Dikey İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

HT-850LM Yüksek Hızlı ve Yüksek Rijit Dikey İşleme Merkezinin Özellikleri

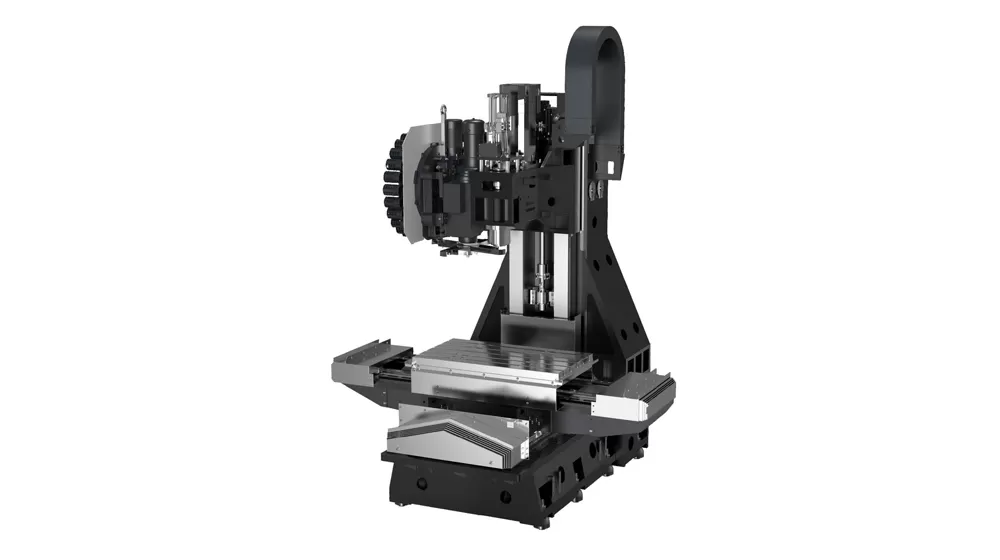

Yüksek sertlik kararlı yapı

Yüksek hassasiyetli besleme eksenleri

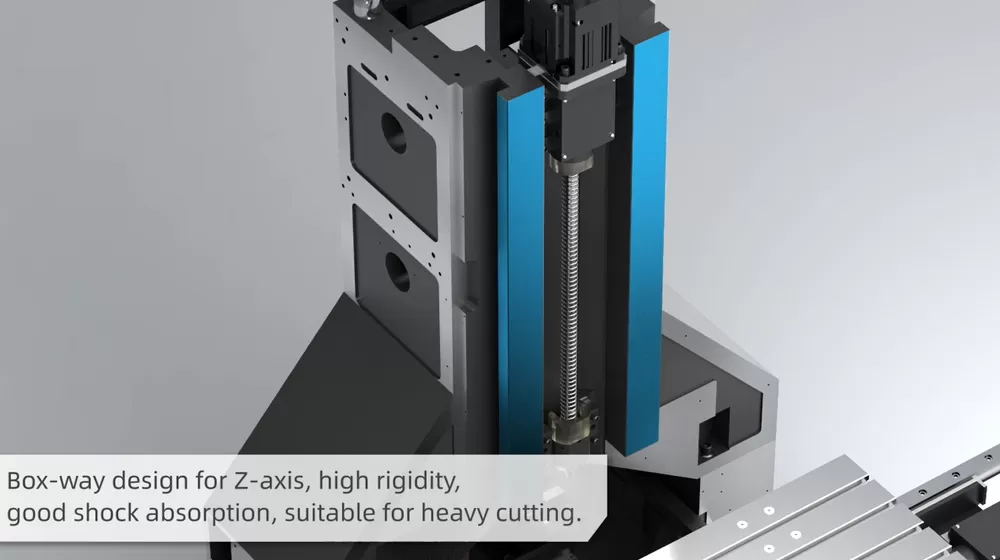

Z ekseni yüksek sertlikte dikdörtgen sert raylar kullanırken, X ve Y eksenleri büyük boyutlu, yüksek hassasiyetli makaralı lineer kılavuzlarla donatılmıştır. Bu kombinasyon, lineer kılavuz makinelerin yüksek hızını ve sert ray makinelerinin yüksek sertliğini sunar ve mükemmel ağır kesme kapasitesi ve iyi titreşim emilimi sağlar.

Bilyalı vidalar, termal genleşme etkilerini azaltmak için ön gerilim yapıları ile donatılmıştır ve kendinden yağlamalı rulmanlar servis ömrünü uzatır.

Taikan yüksek hızlı mil ünitesi

Taikan 24-takım kol tipi takım dergisi

HT-850LM Yüksek Hızlı ve Yüksek Rijit Dikey İşleme Merkezinin Uygulaması

Bu makine, küçük ve orta boyutlu kutular, plakalar, diskler, vanalar, gövdeler ve kalıplar gibi karmaşık parçaların küçük ve orta ölçekli parti işlemesi için özellikle uygundur. Hassas parçalar, 5G ürünleri, donanım, otomotiv bileşenleri ve tıbbi cihazlar gibi endüstrilerde yaygın olarak kullanılmaktadır.

Iş parçası örneği 1

Iş parçası örneği 2

Iş parçası örneği 3

HT-850LM Yüksek Hız ve Yüksek Rijitlikli Dik İşleme Merkezi Özellikleri

Item			Unit	HT-850LM	Açıklamalar
Hareket	Tabla hareketi (X ekseni)		mm	850
	Kızak hareketi (Y ekseni)		mm	520
	Kafa hareketi (Z ekseni)		mm	550
	Mil burnundan tabla yüzeyine olan mesafe		mm	150～700
	Mil merkezinden kolon kılavuz yüzeyine olan mesafe		mm	590
Tabla	Tabla boyutu		mm	1000*550
	Maks. yük (eşit yük dağılımı)		kg	600
	T-kanal (kanal sayısı - kanal genişliği * aralık)		mm	5-18*100
Mil	Motor gücü (anma/kısa süreli)		kW	45976
	Motor torku (anma/kısa süreli)		N.m	52.5/118
	Hız aralığı		r/min	50~8000（kayış）
	Mil çapı		mm	φ150
	Mil konikliği		/	BT40
	Rivet özellikleri		/	P40T-I（MAS403）
Hız	Kesme ilerleme hızı aralığı		mm/min	1-10000
Hız	X/Y/Z eksen hızlı ilerleme hızı		m/min	30/30/20
Doğruluk	Konumlandırma doğruluğu (X/Y/Z)		mm	0.008/0.008/0.01	GB/T18400.4（Tam strok）
Doğruluk	Tekrarlanabilirlik (X/Y/Z)		mm	0.005/0.005/0.008	GB/T18400.4（Tam strok）
Takım magazini	Takım kapasitesi		pcs	24
	Maks. takım ağırlığı		kg	7
	Maks. takım uzunluğu		mm	250
	Maks. takım çapı (dolu/komşu boş)		mm	Φ75/Φ150
Diğerleri	Z ekseni karşı ağırlığı		/	/
	CNC sistemi		/	Mitsubishi M80VB
	Hava kaynağı	Flow	L/min	≥280（ANR)
	Hava kaynağı	Hava basıncı	MPa	0.6~0.8
	Ekipman kapasitesi		KVA	25
	Soğutma sıvısı tank kapasitesi		L	300
	Makine boyutları		mm	225031702890	XYZ eksenlerine karşılık
	Ağırlık (yaklaşık)		Kg	6500

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Ürün yükseltmeleri veya iyileştirmeleri nedeniyle özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
