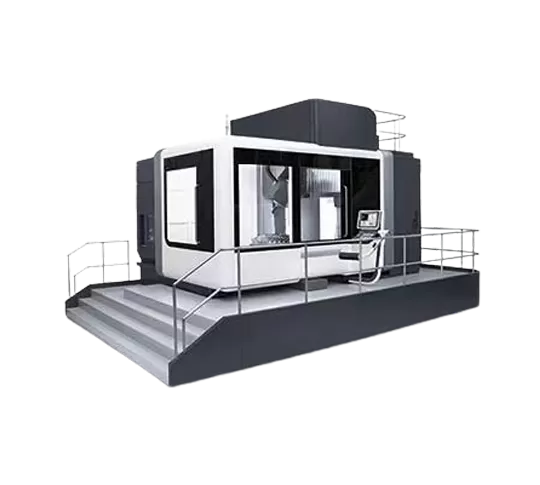

FH210P 5 eksenli freze ve torna işleme merkezi

X/Y/Z ekseni seyahat

2100 × 2100 × 1300mm

Yatay freze kafasından mesafe

Çalışma masasına merkez

130 ~ 1430mm

Döner tabla hızı

30rpm

Çalışma masası boyutu

18001800mm

Maksimum tablo yükü

Freze 8000kg

Salıncak freze kafası (B ekseni)

Standart

Salıncak aralığı (0 = dikey/180 = seviye)

-15 ° ~ + 180 °

B ekseni anma hızı

50rpm

Dikey mil burnundan masaya mesafe

236 ~ 1536mm

Elektrik mili maks. Hız

10000rpm

Güç (% S1-100/40% DC)

48/71kW

Tork (% S1-100/40% DC)

300/452Nm

Mili konik

1:10 konik

Araç arayüzü

HSK100A

Takım dergisi kapasitesi

40T

Maks. Takım çapı/uzunluk/ağırlık

135135mm/300mm/12kg

Aracı değiştirme süresi (araç için araç)

4s

Sondaj (normalleştirme orta karbon çelik)

50mm 50mm

Dokunarak (normalleştirme orta karbon çelik)

M40

Hızlı traverse

40m/dak

X/Y/Z konumlandırma doğruluğu

0.012mm

X/Y/Z tekrar konumlandırma doğruluğu

0.01mm
