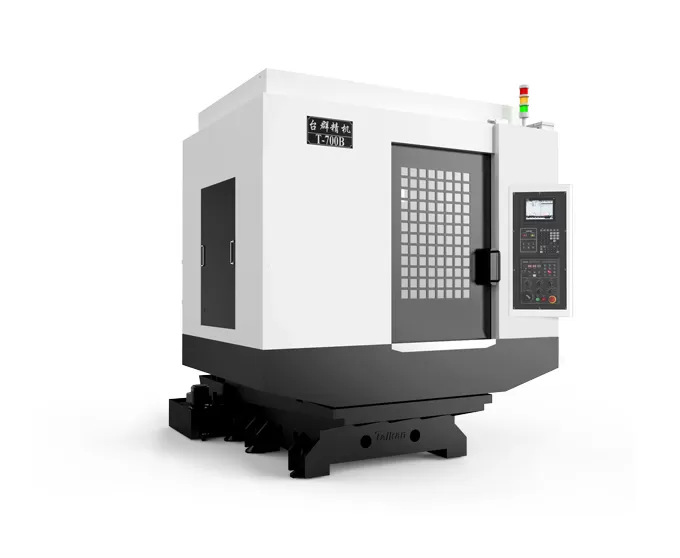

HT-700B Yüksek Hızlı ve Yüksek Hassasiyetli Delme & Frezeleme İşleme Merkezi

Hareket Mesafesi

Tabla hareket mesafesi (X ekseni)

mm

700

Kızak hareket mesafesi (Y ekseni)

mm

400

Fener mili kafası hareket mesafesi (Z ekseni)

mm

320

Fener mili ucundan tabla yüzeyine mesafe

mm

140-460

Fener mili merkezinden kolon kılavuz yüzeyine mesafe

mm

445

Tabla

Tabla boyutları

mm

800*400

Maks. yük

kg

250

T-kanal (kanal sayısı - kanal genişliği * aralığı)

mm

3-18*125

Fener mili

Motor gücü (anma/kısa süreli)

kW

3.7/5.5

Motor torku (anma/kısa süreli)

N.m

14.1/21.0

Fener mili motor devri

rpm

20-20000

Fener mili koniği

/

BT30

Hız

Kesme ilerleme hız aralığı

mm/dak

1-15000

X/Y/Z ekseni hızlı hareket hızı

m/dak

48/48/48

Hassasiyet

Konumlandırma hassasiyeti (X/Y/Z)

mm

0.006

GB/T 18400.4

(Tam hareket)

Tekrarlanabilirlik (X/Y/Z)

mm

0.004

Takım magazini

Takım depolama kapasitesi

pcs

21

Maks. takım ağırlığı

kg

3

Maks. takım uzunluğu

mm

300

Maks. takım çapı (dolu / bitişik boş)

mm

Ф60/Ф80

Diğer

CNC sistemi

Mitsubishi M80VA

Hava kaynağı

Flow

L/dak

≥200 (ANR)

Hava basıncı

MPa

0.6-0.8

Ekipman kapasitesi

kVA

15

Maks. soğutma sıvısı tankı kapasitesi

L

145

Makine boyutları

mm

2080*2630*2410

X*Y*Z eksenine karşılık gelen

Ağırlık (yakl.)

kg

3150
