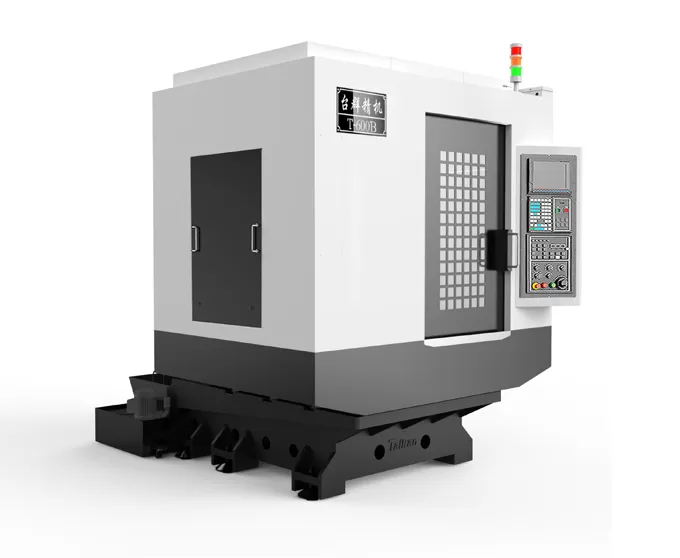

HT-600B Yüksek Hızlı ve Yüksek Hassasiyetli Delme & Freze İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

600

Konsol hareketi (Y ekseni)

mm

390

Mil kafası hareketi (Z ekseni)

mm

320

Mil burnundan tabla yüzeyine olan mesafe

mm

140-460

Mil merkezinden kolon kılavuz yüzeyine olan mesafe

mm

445

Tabla

Tabla boyutu

mm

700*400

Maks. yük

kg

250

T-kanal (kanal sayısı - kanal genişliği * aralık)

mm

3-18*125

Mil

Motor gücü (nominal/kısa süreli)

kW

3.7/5.5

Motor torku (nominal/kısa süreli)

N.m

14.1/21

Mil motoru hızı

rpm

20-20000

Mil koniği

/

BT30

Hız

Kesme ilerleme hızı aralığı

mm/dak

1-15000

X/Y/Z ekseni hızlı hareket hızı

m/dak

48/48/48

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.006

GB/T 18400.4

（Tam hareket）

Tekrarlanabilirlik (X/Y/Z)

mm

0.004

Takım magazini

Takım depolama kapasitesi

pcs

21

Maks. takım ağırlığı

kg

3

Maks. takım uzunluğu

mm

300

Maks. takım çapı (dolu / bitişik boş)

mm

Ф60/Ф80

Diğer

CNC sistemi

Mitsubishi M80VA

Hava kaynağı

Flow

L/dak

≥200 (ANR)

Hava basıncı

MPa

0.6-0.8

Ekipman kapasitesi

kVA

15

Maks. soğutma sıvısı tankı kapasitesi

L

145

Makine boyutu

mm

1880*2660*2310

X*Y*Z eksenine karşılık gelir

Ağırlık (yaklaşık)

kg

3100
