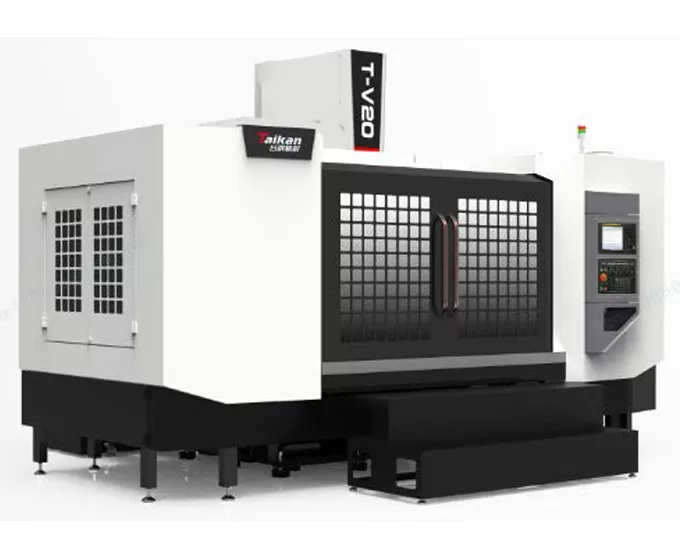

HT-V20 Hafif Kesim Dikey İşleme Merkezi

Eksen Hareketleri

Tabla hareketi (X ekseni)

mm

2000

Sürgü hareketi (Y ekseni)

mm

650

Kafa hareketi (Z ekseni)

mm

590

Mil burnunun tabla yüzeyine mesafesi

mm

100-690

Mil merkezinin kolon kılavuz yüzeyine mesafesi

mm

707

Tabla

Tabla boyutu

mm

2000*650

Maks. yük (eşit dağılmış)

kg

800

T-oluğu (oluk sayısı - oluk genişliği * aralık)

mm

5-18*125

Mil

Motor gücü (anma/kısa süreli)

kW

7.5/11

Motor torku (anma/kısa süreli)

N.m

35.8/95.5

Hız aralığı

r/min

20-12000

Mil çapı

mm

150

Mil konikliği

/

BT40

Perçin özellikleri

/

1-15000

Hız

Kesme ilerleme hızı aralığı

mm/min

27/36/36

X/Y/Z ekseni hızlı ilerleme hızı

m/min

0.015

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.008

GB/T18400.4 (Tam strok)

Tekrarlanabilirlik (X/Y/Z)

mm

0.01

Takım magazini

Takım kapasitesi

pcs

0.006

Maks. takım ağırlığı

kg

24

Maks. takım uzunluğu

mm

7

Maks. takım çapı (bitişik dolu / boş)

mm

250

Diğer

Z ekseni karşı ağırlığı

φ75/φ150

CNC sistemi

/

Mitsubishi M80VB

Hava kaynağı

Flow

L/min

≥280 (ANR)

Hava basıncı

MPa

0.6-0.8

Ekipman kapasitesi

KVA

25

Soğutma sıvısı tankı kapasitesi

L

400

Makine boyutları

mm

4800*3900 (basamaklar dahil)*2950

X*Y*Z eksenlerine karşılık

Ağırlık (yaklaşık)

Kg

8450
