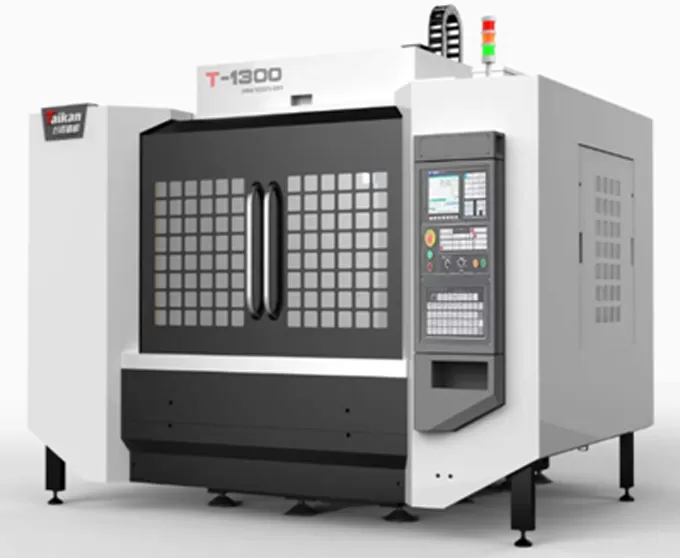

HT-1300 Yüksek Hızlı ve Yüksek Hassasiyetli Delme & Frezeleme İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

1300

Kızak hareketi (Y ekseni)

mm

650

Kolona hareketi (Z ekseni)

mm

410

Mil burnundan tabla yüzeyine olan mesafe

mm

125-535

Mil merkezinden kolon kılavuz yüzeyine olan mesafe

mm

727

Tabla

Tabla boyutu

mm

1300*650

Maks. yük

kg

600

T-slot (oluk sayısı - oluk genişliği * aralık)

mm

5-18*125

Mil

Motor gücü (anma/kısa süre)

kW

3.7/5.5

Motor torku (anma/kısa süre)

N.m

14.1/21

Mil motoru hızı

rpm

20-20000

Mil koniği

/

BT30

Hız

Kesme ilerleme hızı aralığı

mm/dak

1-15000

X/Y/Z ekseni hızlı travers hızı

m/dak

36/36/36

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.01

GB/T 18400.4 (Tam hareket)

Tekrarlanabilirlik (X/Y/Z)

mm

0.006

Takım magazini

Takım depolama kapasitesi

pcs

21

Maks. takım ağırlığı

kg

3

Maks. takım uzunluğu

mm

200

Maks. takım çapı (dolu/bitişik boş)

mm

Ф60/Ф80

Diğer

CNC kontrol sistemi

/

Mitsubishi M80VB

Hava kaynağı

Flow

L/dak

≥200 (ANR)

Hava basıncı

MPa

0.6-0.8

Ekipman kapasitesi

kVA

15

Maks. soğutma sıvısı deposu kapasitesi

L

330

Makine boyutları

mm

2960*3400*2710

X*Y*Z eksenine karşılık gelen

Ağırlık (yaklaşık)

kg

5500
