Name: D-L45 CNC yatay torna
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

D-L45 CNC Yatay Torna Tezgahının Özelliği

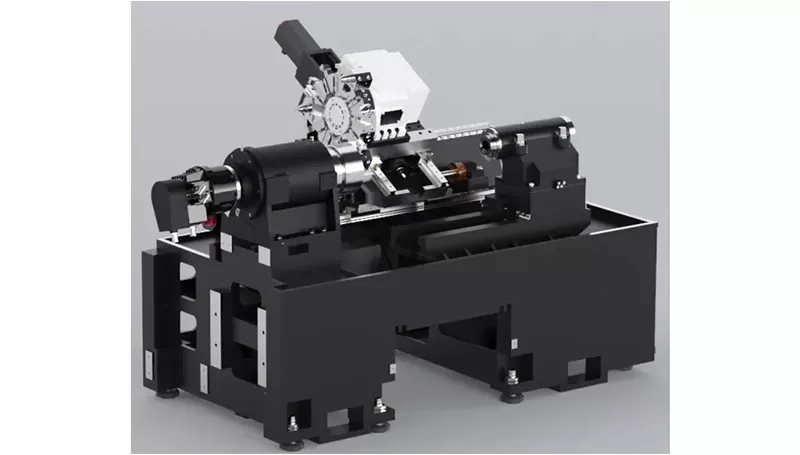

Genel Yapı

Takım tezgahı, entegre mekanik, elektrik ve hidrolik düzene sahip olup 30° entegre yüksek-alçak raylı yatak ile kompakt yapı, yüksek rijitlik, düzgün talaş tahliyesi ve kullanışlı operasyon gibi avantajlar sunar.

Kılavuz raylar makaralı kılavuz raylardır ve tahrik bileşenleri yüksek hızlı, sessiz bilyalı vidalar kullanarak yüksek hız, düşük ısı üretimi ve yüksek konumlandırma doğruluğu gibi avantajlar sağlar. Takım tezgahı tamamen kapalıdır, manuel talaş tahliyesi, otomatik yağlama ve otomatik soğutma ile donatılmıştır. Tüm ana temel bileşenler, yüksek kaliteli reçine kum kalıplama ve yüksek mukavemetli dökme demir malzemelerden dökülmüştür, bu da yüksek rijitlik ve kararlı hassasiyet sağlar.

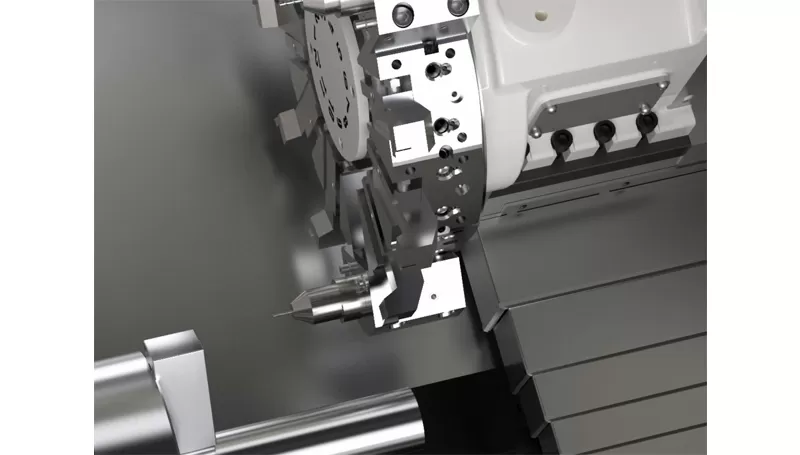

Motorlu mil

Bu takım tezgahının ana tahrik sistemi, yüksek performanslı bir servo motor tahriki kullanarak iş milini bir kayış vasıtasıyla döndürür. İş mili hız aralığı 0-2800 d/dk'dır. İş milinin ön yatağında çift sıralı silindirik makaralı rulmanlar ve iki set yüksek hassasiyetli açısal temaslı bilyalı rulmanlar kullanılırken, arka yatağında çift sıralı silindirik makaralı rulmanlar kullanılır ve bu, eksenel ve radyal kesme kuvvetlerini taşıma gereksinimlerini karşılar.

Sürücü

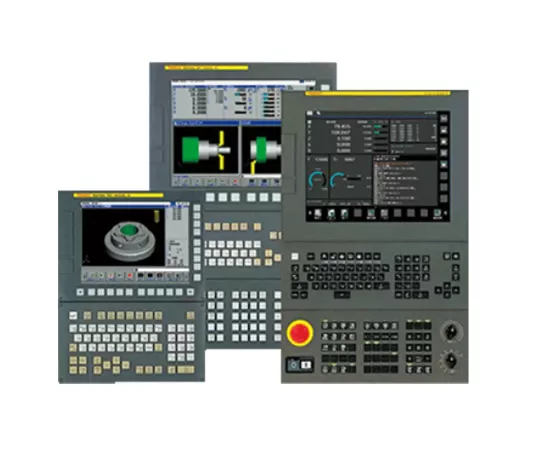

Boyuna ve enine sürücüler, yüksek performanslı SIEMENS/Fanuc servo motorlar kullanarak yüksek konumlandırma doğruluğu ve esnek, güvenilir çalışma sağlar.

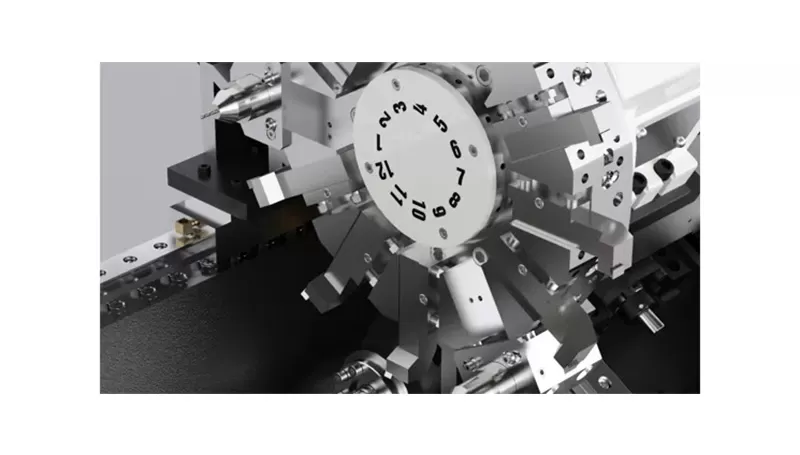

Takım magazini

Bu takım tezgahı, hızlı takım değiştirme hızı ve yüksek güvenilirlik özelliklerine sahip bir servo taret kullanır.

D-L45 CNC yatay torna tezgahının uygulaması

Küçük ve orta boyutlu diskler ve miller gibi döner parçaların işlenmesinde yaygın olarak kullanılır; güçlü işleme performansı ve yüksek konumlandırma doğruluğu sunar. Özellikle dişliler, rulmanlar, küçük tekerlek göbeği üniteleri, yenilenebilir enerji, petrol endüstrisi ve otomotiv parçaları gibi metal işleme sektörlerinde profesyonel işleme avantajlarına sahiptir.

İşleme avantajları

İş Parçası Örneği 1

İş Parçası Örneği 2

İş Parçası Örneği 3

İş Parçası Örneği 4

D-L45 Yatay Torna Tezgahı Özellikleri

Name		Unit	Özellik	Notlar
İşleme aralığı	Yatak üzerinde maksimum tornalama çapı	mm	φ650
	Maksimum işleme çapı (mil/disk)	mm	φ380/φ450
	Maksimum işleme uzunluğu	mm	560
	Maksimum çubuk çapı	mm	φ75
Hareket	X ekseni hareketi	mm	240
	X ekseni motor gücü/durma torku	kw/Nm	2.2/38
	Z ekseni hareketi	mm	580
	Z ekseni motor gücü/durma torku	kw/Nm	2.2/38
Mil	Çıkış gücü (S1/S6)	kw	11/22
	Mil uç tipi		A2-8
	Mil hızı	d/dak	0-2800
	Mil delik çapı	mm	φ87
Hızlı Hız	Hızlı ilerleme hızı (X ekseni)	m/dak	30
	Hızlı ilerleme hızı (Z ekseni)	m/dak	30
	Kesme ilerleme hızı	mm/dak	1~8000
Takım	Takım kapasitesi	T	12
	Takım endeksleme süresi	Saniye/bit	0.5
	Torna takım gövde boyutu	mm	25×25
	Maks. delik işleme takım çapı	mm	40
Doğruluk	Konumlandırma doğruluğu (X ekseni)	mm	0.006
	Konumlandırma doğruluğu (Z ekseni)	mm	0.006
	Tekrarlanabilirlik (X ekseni)	mm	0.004
	Tekrarlanabilirlik (Z ekseni)	mm	0.004
Diğer	Güç kaynağı kapasitesi	kVA	20
	Florürlü soğutucu tank hacmi	L	150
	Tezgah boyutları	mm	2480×1840×2120	Manuel talaş temizleme su tankı
	Tezgah net ağırlığı (yaklaşık)	kg	3800

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Ürün yükseltmeleri veya iyileştirmeleri nedeniyle özellikler ve ayrıntılar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
