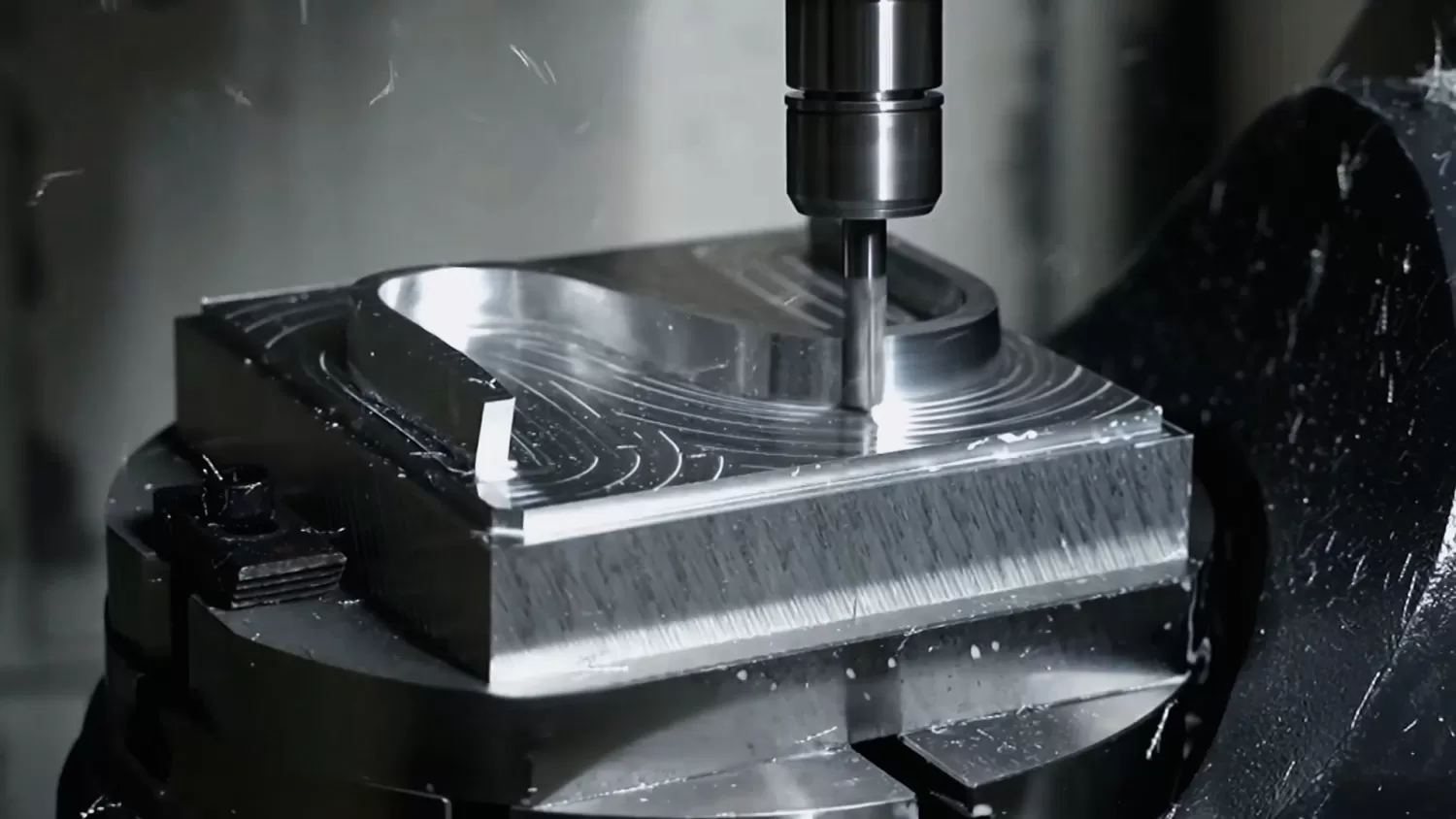

CNC İşlemede Hassasiyet ve Doğruluk Nasıl Geliştirilir?

Aşırı hassasiyet gerektiren alanlarda (üst düzey ekipman imalatı, hassas kalıpçılık ve havacılık gibi) mikron seviyesinde işleme kabiliyeti, ürün performansını ve hizmet ömrünü doğrudan belirler. Kararlı yüksek doğruluk ise tesadüfen elde edilmez. Bu, makine takımının kendine özgü özelliklerini, termal ortam kontrolünü, kesme proses stratejilerini ve çevrimiçi kapalı döngü geri bildirimi kapsayan sistematik bir mühendislik disiplinidir. Dünyanın önde gelen borsaya açıkcnc makine takımı üreticilerihassas alanlarda üst düzey araştırma, geliştirme ve üretim konusunda uzmanlaşmış bir kuruluş olarak Taikan, işleme hassasiyetini tüm temel boyutlarda artırmak için kullanılan kapsamlı yöntemleri ve en son teknoloji uygulamalarını sistematik biçimde açıklamaktadır.

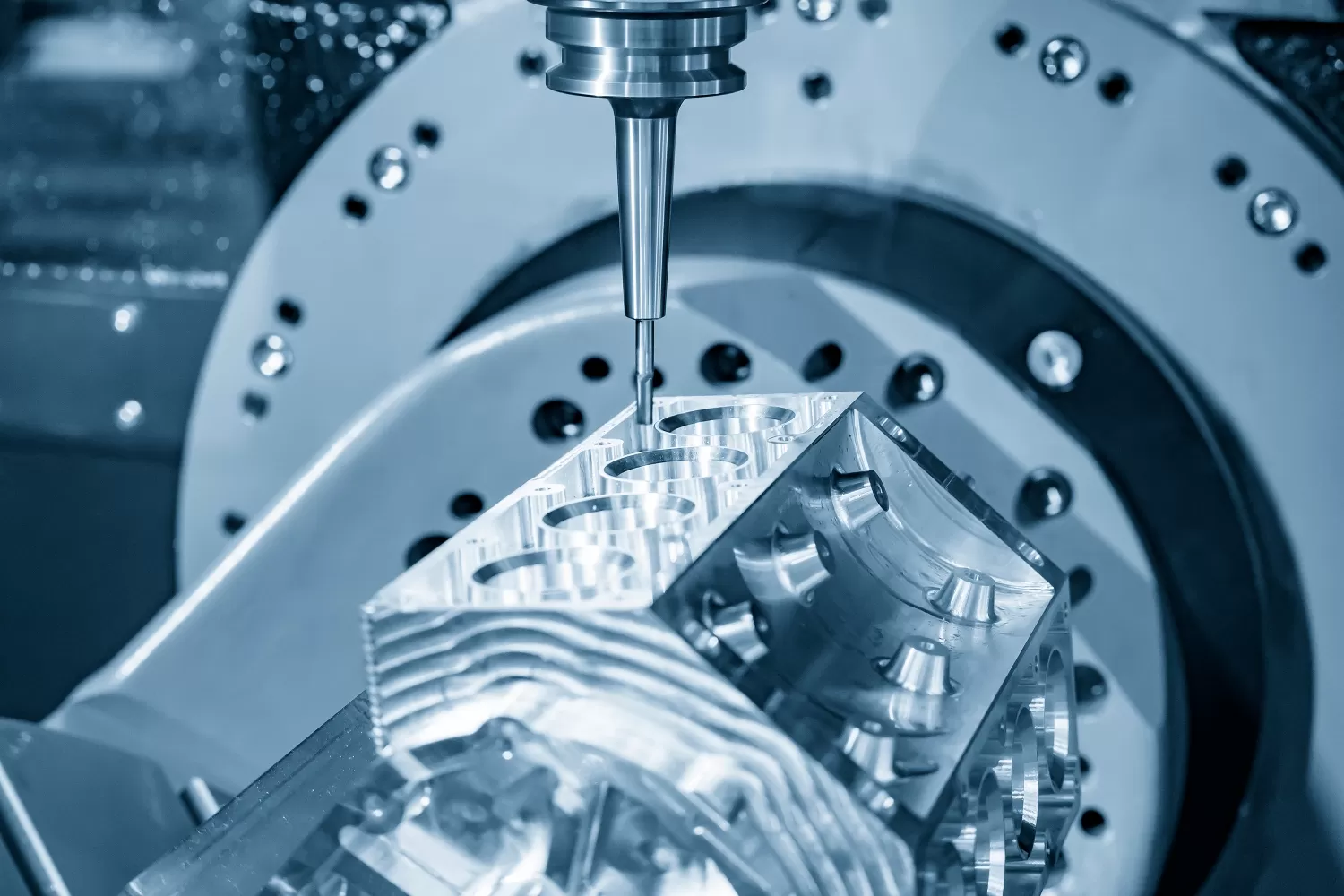

İşleme Hassasiyetini Anlamak: Makro Geometriden Mikro Yüzey Bütünlüğüne

İşleme hassasiyeti, bir parçanın gerçek geometrik parametrelerinin tasarım değerleriyle uyum derecesini ifade etmekle kalmaz; aynı zamanda boyutsal doğruluk, form doğruluğu, konum doğruluğu ve mikro geometrik yüzey dokusunu da kapsar. Hassas işleme bağlamında doğruluk arayışı, basit tolerans uyumunun ötesine geçerek yüzey kalıntı gerilme durumları ve yüzey altı hasar kontrolü gibi hizmet ömrünü belirleyen örtük göstergelere kadar uzanır.

CNC İşleme Hassasiyetini Etkileyen Faktörlerin Derinlemesine Analizi

Mikron seviyesinde hassasiyet iyileştirmeleri elde etmek, hata kaynaklarının titizlikle ayrıştırılmasını gerektirir. Sezgisel geometrik hataların ötesinde, aşağıdaki gizli faktörler genellikle hassasiyet kaybının temel nedenleridir.

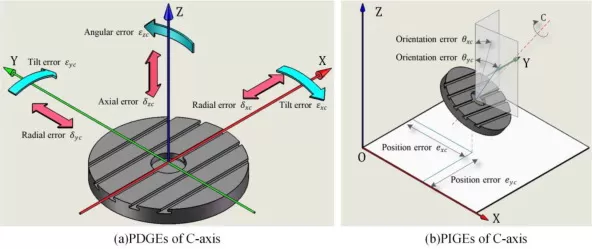

1. Makine Takımı Geometrik Hataları ve Kinematik Hatalar

Bir makine takımının geometrik doğruluğu, işleme hassasiyetinin temel taşıdır. Kızakların doğrusallığı ve dikliği ile döner eksenlerin radyal salgısı ve eksenel kayması, kinematik zincir aracılığıyla doğrudan iş parçası konturlarına yansıtılır. Çok sayıda kurulum örneği, uzun süreli kullanım ve hafif temel kaymaları sonrasında çoğudikey CNC makinelerifabrika standartlarından önemli ölçüde sapma gösterir ve doğruluk bozulmasının başlıca nedenleri dengesiz kurulum temelleri ve iç yapısal gerilmelerin serbest kalmasıdır. Hacimsel hata telafisi teknolojisi, lazer interferometreler ve ballbar cihazları kullanarak bir makine takımının 21 geometrik hata bileşenini (her lineer eksenin pozisyonlama, doğrusallık, açısal hataları ve eksenler arası diklik) doğru bir şekilde haritalandırabilir ve CNC sistemi içinde gerçek zamanlı uzaysal vektör düzeltmeleri uygulayabilir. Bu, bir makine takımının içsel doğruluğunu yükseltmek için temel bir teknik araçtır.

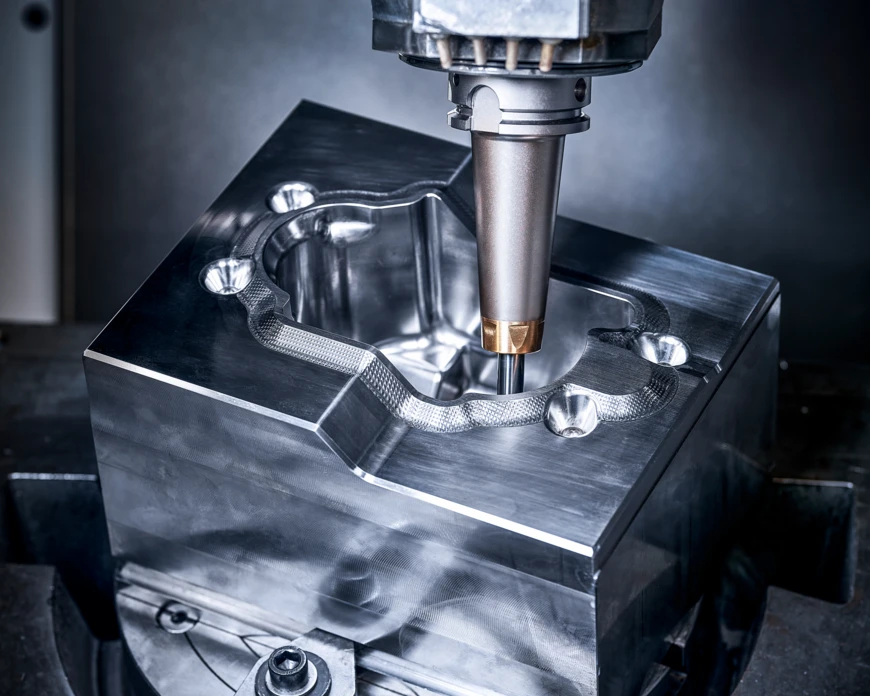

2. Termal Deformasyon — Doğruluğun Görünmez Katili

Sıcaklık dalgalanması, hassas işlemede kesin olarak modellenmesi en zor hata kaynağıdır. Mil yataklarından kaynaklanan sürtünme ısısı, vidalı mil düzeneği içindeki bilye çırpılma ısısı, kesme bölgesinden gelen ısı ve atölye ortamındaki sıcaklık gradyanları, makine yapısında termo-elastik deformasyona neden olur. Özellikle, bir vidalı mil sıcaklık artışıyla eksenel termal genleşmeye uğradığında, yarı kapalı döngü kontrolü altında gerçek yer değiştirme ile komut edilen konum arasında doğrudan bir sapma meydana gelir ve seri üretimde kademeli boyut kaymasına yol açar. Gelişmiş termal kararlılık çözümleri şunları içerir: içi boş vidalı mil soğutması ve hassas mil yağ sirkülasyon sıcaklık kontrolü benimsemek, kritik yapısal noktalara sıcaklık sensörleri yerleştirmek ve gerçek zamanlı termal hata telafisi modelleri oluşturmak; böylece makinenin uzun süreli kesintisiz çalışma boyunca mikron seviyesinde termal kararlılık koruması sağlanır.

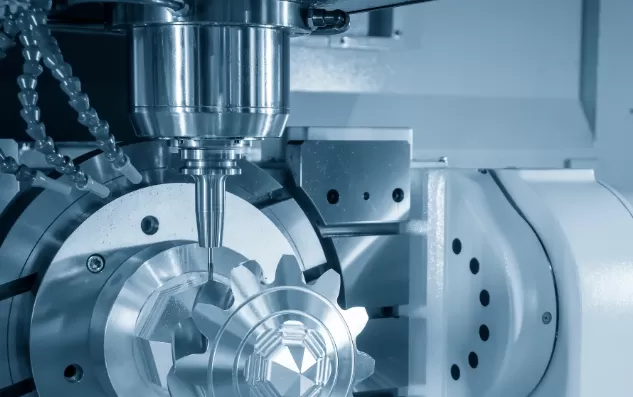

3. Boşluk ve Servo Dinamik Gecikmesi

Boşluk, bir koordinat ekseninin yönü değiştiğinde, tahrik zincirindeki mekanik boşluklar ve elastik deformasyon nedeniyle oluşan kayıp harekettir. Yarı kapalı döngü servo sistemde, vidalı milden sonraki mekanik boşluklar pozisyon döngüsü geri bildiriminin dışında kalır ve doğrudan konumlandırma hatalarına dönüşerek, dairesel interpolasyonun çeyrek daire geçişlerinde karakteristik yön değiştirme ani yükselmeleri (çeyrek daire hataları) oluşturur. CNC'nin boşluk telafisi parametrelerinin uygulanması temel düzeltme sağlarken, üst düzey çözümler, yön değiştirme ölü bölgesini fiziksel olarak ortadan kaldırmak ve sıkı iki yönlü tekrarlanabilirlik sağlamak için doğrudan tahrikli motorlara veya çift tahrikli ön yüklemeli mekanik yapılara yönelmektedir.

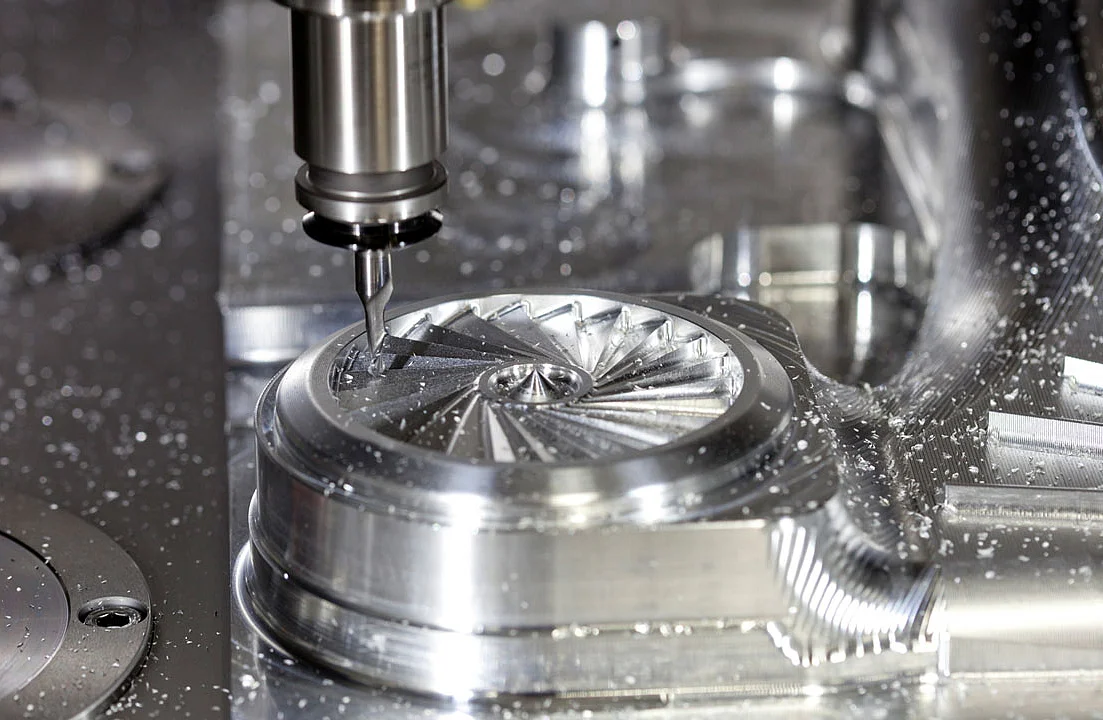

4. Yetersiz Tahrik Zinciri Rijitliğinden Kaynaklanan Dinamik Hatalar

Tahrik zincirinin burulma rijitliği yalnızca boşluğun etkisini artırmakla kalmaz, aynı zamanda yüksek hızlı interpolasyon sırasında takip hatasını da yükselterek çeyrek daire çıkıntılarını ve dairesel kesimlerde kontur bozulmasını şiddetlendirir. Tahrik zinciri rijitliğini artırmak, komut torkunun doğrusal iletimini sağlamak ve mikro titreşimlerin neden olduğu yüzey dalgalanmasını bastırmak için çift somunlu ön yüklemeli vidalı mil, yüksek burulma rijitliğine sahip kaplinler ve uygun servo atalet eşleşmesi kullanılmasını gerektirir.

İşleme Hassasiyetini Artırmak için Proses Stratejileri ve Uygulamaları

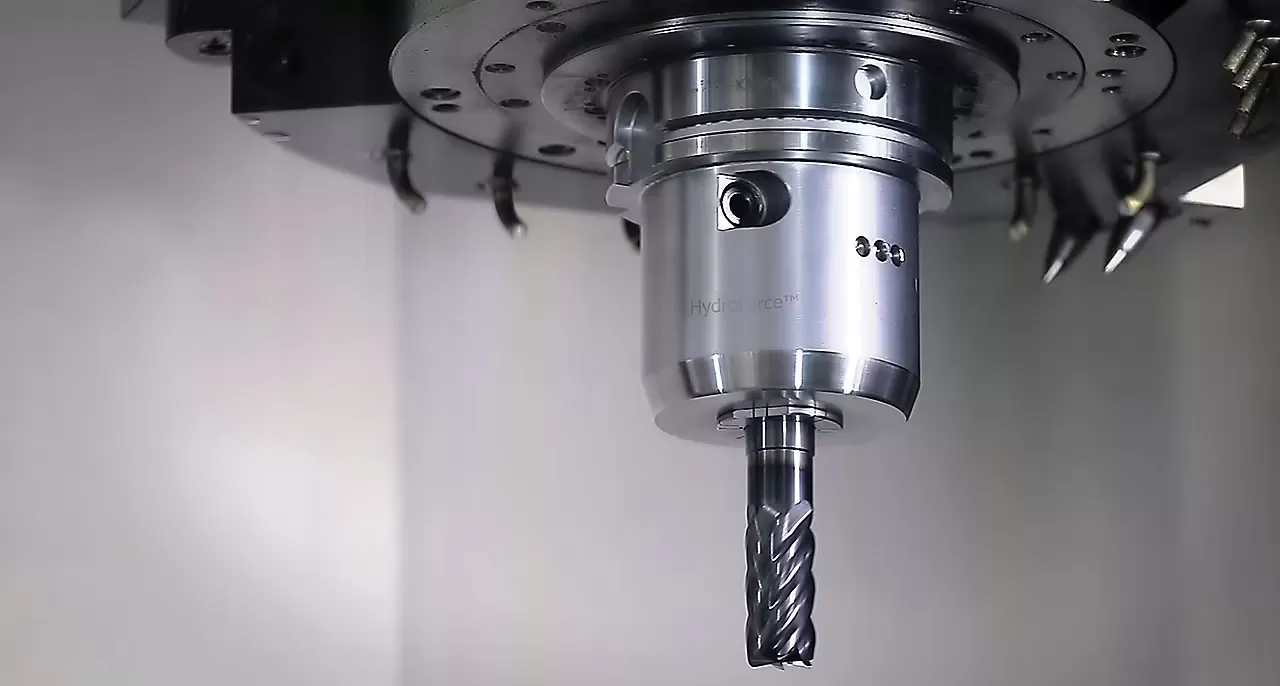

1. Giriş ve Çıkış Yollarının Hassas Tasarımı

Kesici takımın iş parçasına giriş ve çıkış şekli, yüzey izlerini ve kenar hassasiyetini doğrudan etkiler. Kontur üzerinde ani gerilme darbelerinden kaçınmak için teğetsel yay giriş/çıkış yolları kullanılmalıdır. Giriş sırasında ilerleme hızı yumuşak bir şekilde derecelendirilmeli, bir kesme katmanından diğerine geçişte ani duraklamalar olmamalıdır. Eş zamanlı olarak, sabit kesme yükü yolu stratejileri benimsemek (tornada sabit yüzey hızı kontrolü, frezede uyarlanabilir ilerleme hızı) kesme kuvvetlerini kararlı tutar ve ani değişikliklerden kaynaklanan takım sapmasını önler.

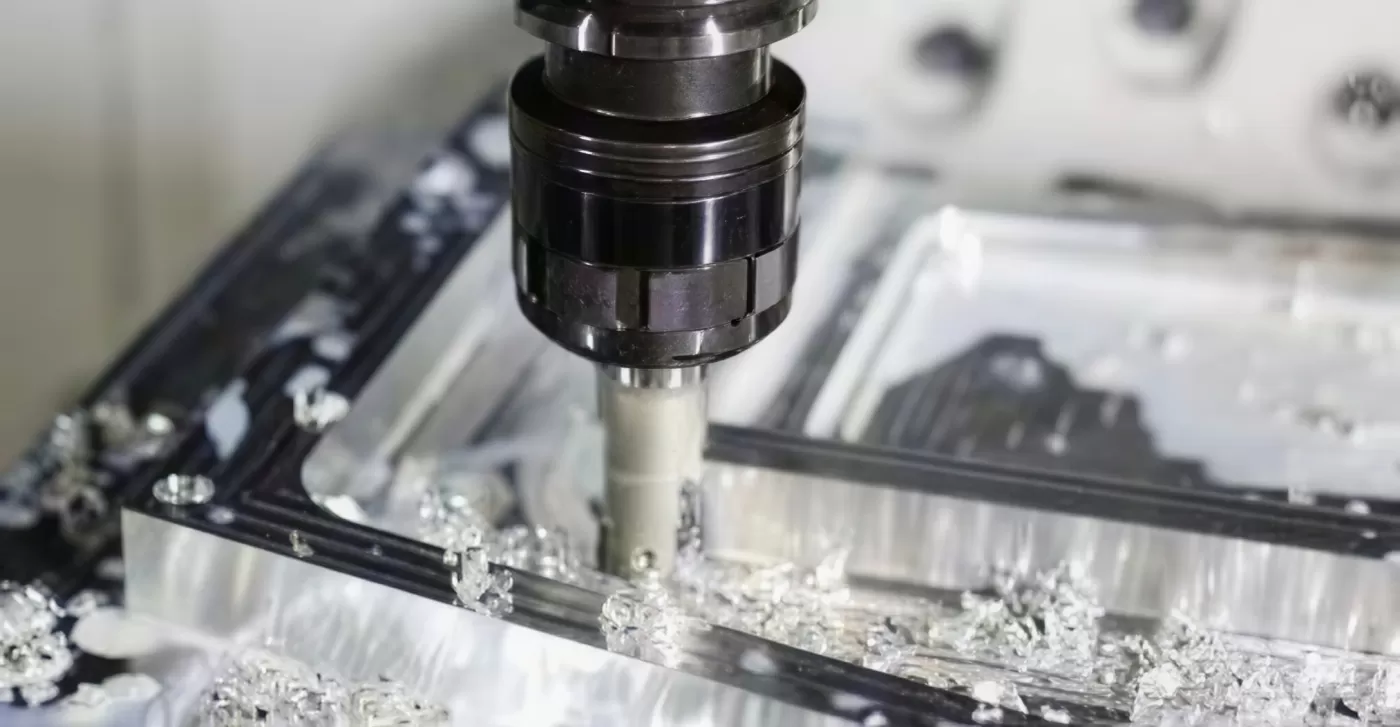

2. Kesme Yöntemleri ve Stratejilerinin Bilimsel Seçimi

Bitirme işleminde, kesme kuvvetlerini tablaya yönlendirdiği, titreşimi sönümlediği ve üstün yüzey kalitesi sağladığı için aynı yönlü frezeleme tercih edilen yöntem olmalıdır. Mil tornalama için, tüm sürekli kontur özelliklerini (dış çaplar, alınlar ve yay geçişleri) tek bir takımın tamamlaması ideal olandır; böylece birleşme izleri ortadan kaldırılır. Süreksiz yüzeylerde, takım müdahalesinden kaynaklanan yerel geometrik basamakları önlemek için dıştan içe doğru sıralı tornalama dizisi izlenmelidir. Yay yüzeyleri işlerken daha küçük takım uç yarıçapı seçmek, radyal kesme kuvvetini etkin şekilde bastırır ve kontur doğruluğunu iyileştirir.

3. Yüksek Verimli Hassas Takımlar ve Takım Tutma Sistemlerinin Uygulanması

Kesici takım, hassas imalatta son uygulama halkasıdır. Gelişmiş kaplamalı karbür, CBN veya seramik kesici uçların kullanılması kesme kuvvetlerini ve ısıyı önemli ölçüde azaltır. Takımı makineye bağlayan arayüz de eşit derecede kritiktir: sıcak geçmeli ve hidrolik takım tutucular ≤3 μm bağlama radyal salgısı sağlar ve yüksek rijitliğe sahip konik arayüzle birlikte yüksek dönüş hızlarında kararlı takım eş merkezliliği temin eder. Bu, ayna yüzeyi frezeleme ve yüksek hassasiyetli delik işleme elde etmenin temel ön koşuludur.

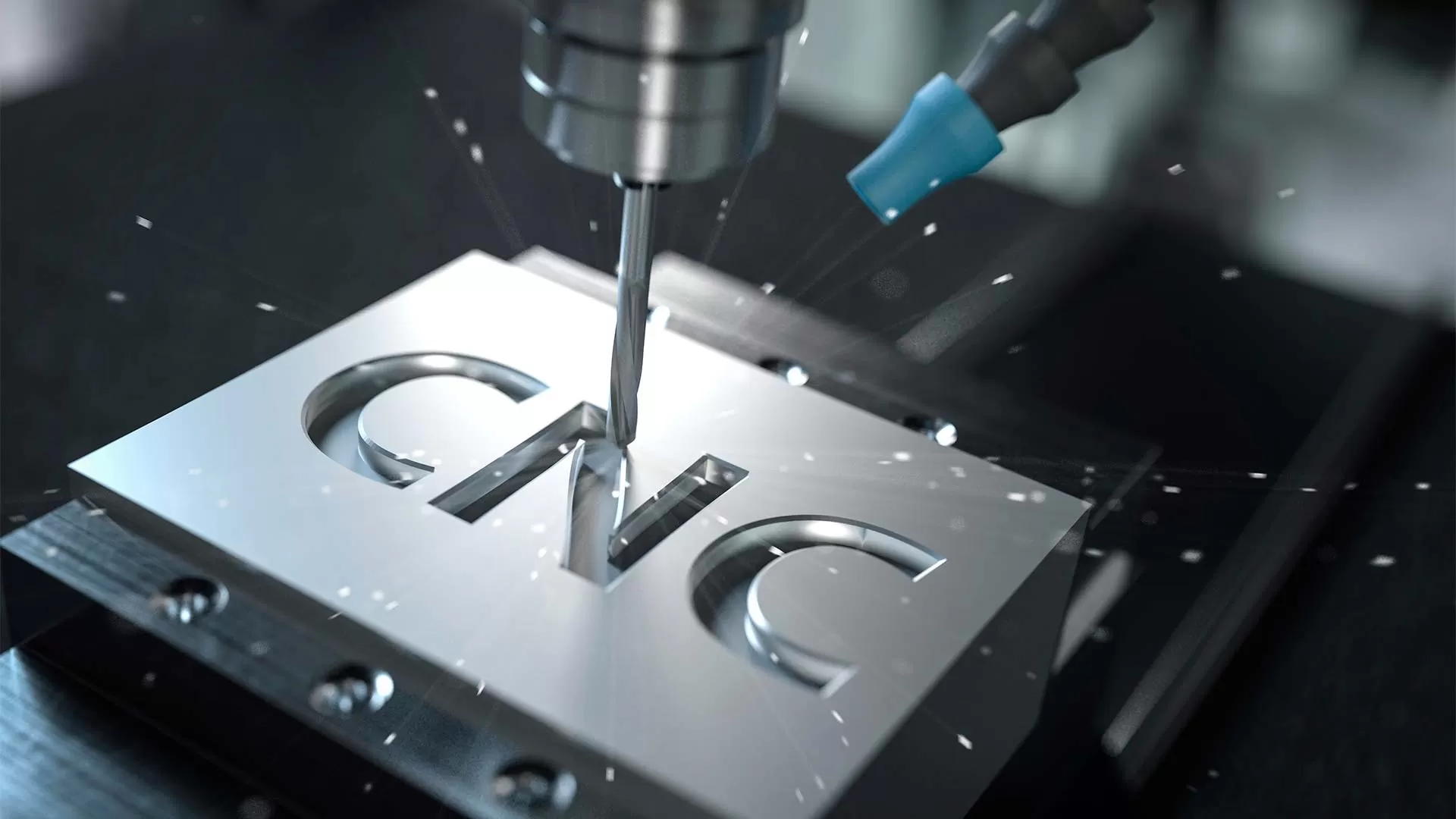

4. Tezgah Üstü Prob ve Otomatik Takım Ayar Sistemlerinin Entegrasyonu

Dijital kapalı döngü, kararlı hassas üretim elde etmek için atılan ileri adımdır. Tezgah üstü prob sisteminiTaikan makine takımlarıderinlemesine entegre ederek, otomatik iş parçası referans hizalama ve hassas koordinat sistemi ayarı mümkün olur; aynı zamanda kritik özelliklerin proses içi muayenesi ile boyutsal kayma gerçek zamanlı tespit edilir ve koordinat sistemleri veya takım ofsetleri otomatik güncellenir. Koordineli otomatik takım ayar probu, takım boyu ve çapını hızla ölçer, takım kırılmasını tespit eder ve kapalı döngü takım parametre yönetim sistemi kurarak kesme dışı zamanı önemli ölçüde azaltır ve hurdayı ortadan kaldırır.

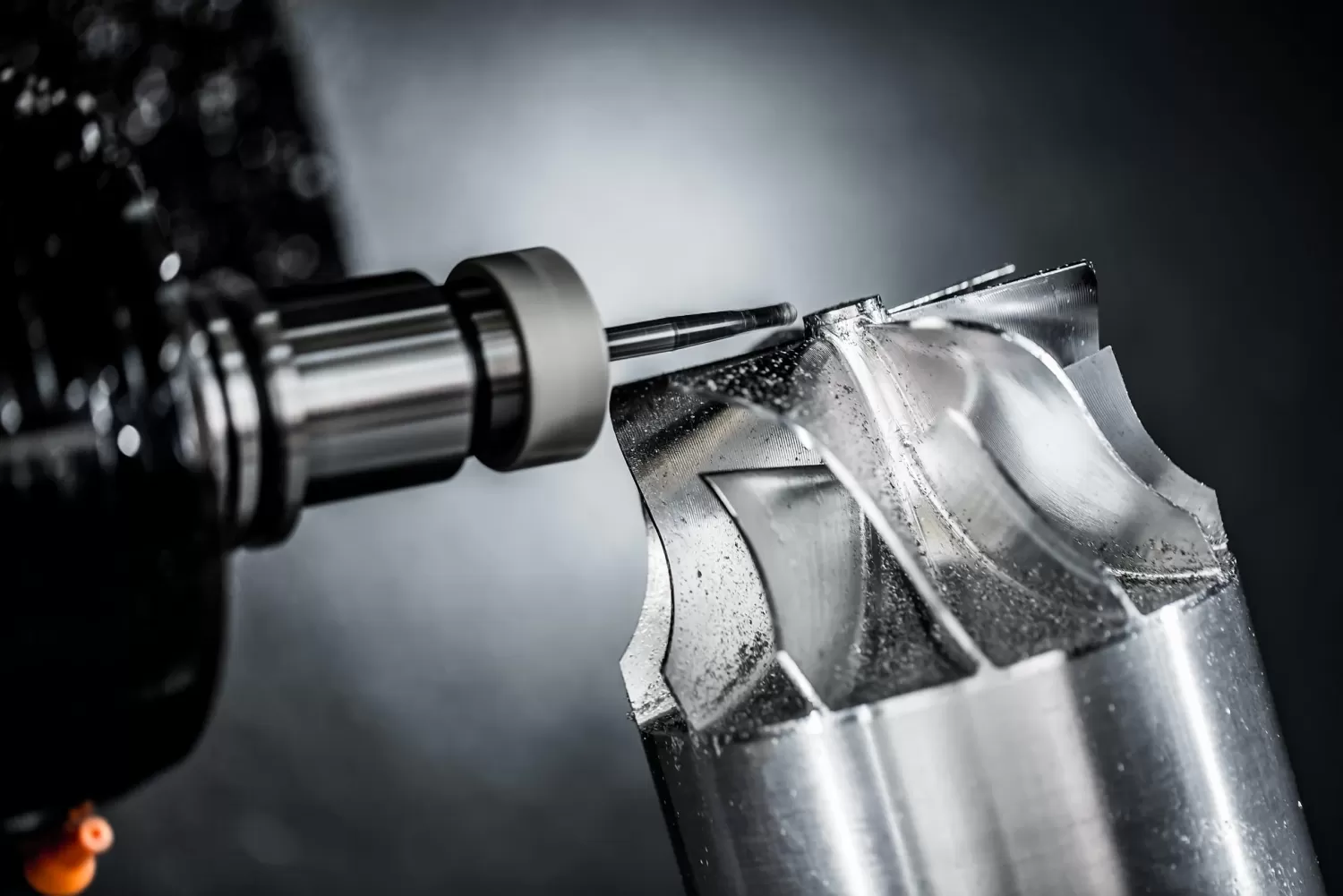

5. Üstün Programlama ile Hassasiyet Optimizasyonu

CNC programı yalnızca hareketi yönlendirmekle kalmaz, aynı zamanda doğruluk stratejisini de taşır. Mükemmel CAM programlama aşağıdaki teknikleri kullanmalıdır:

• Düzgün İnterpolasyon ve İleri Okuma Kontrolü: NURBS eğri uydurma ile, yüksek sayıda CNC ileri okuma bloğu eşleştirilerek ivme ve sarsıntı sınırlandırılır ve köşe aşırı kesimi ile makine titreşimi önlenir.

• Akıllı Köşe Yavaşlatma: Keskin geçişlerde ilerleme hızını otomatik olarak optimize ederek temiz ve hassas bir kontur muhafaza eder.

• Makro Program ve Prob Entegrasyonu: Sıralı özellik muayenesi için probu çağıran ve ölçülen hatalara göre takım ofsetlerini otomatik uygulayan makro programlar yazmak, uyarlanabilir işlemeyi mümkün kılar ve böylece proses yeterlilik endeksini (Cpk) önemli ölçüde yükseltir.

Sonuç

CNC işleme hassasiyetinin iyileştirilmesi, statik hassasiyete odaklanan tek bir yaklaşımdan, elektromekanik-termal eşleşme analizi, proses sistemi rijitlik eşleşmesi, çevrimiçi kapalı döngü ölçümü ve akıllı telafiyi bütünleştiren çok boyutlu bir sistem mühendisliğine evrilmiştir. Üst düzey bir CNC makine takımı üreticisi olarak Taikan, hassas imalat süreçlerini akıllı metroloji teknolojileriyle derinlemesine entegre etmeye sürekli olarak kendini adamıştır; makine takımlarından bitmiş parçalara kadar eksiksiz doğruluk çözümleri sunmakta ve üretim endüstrisini onlarca mikrondan gerçek mikron seviyesi hassasiyete belirleyici sıçramayı gerçekleştirmesi için güçlendirmektedir.
