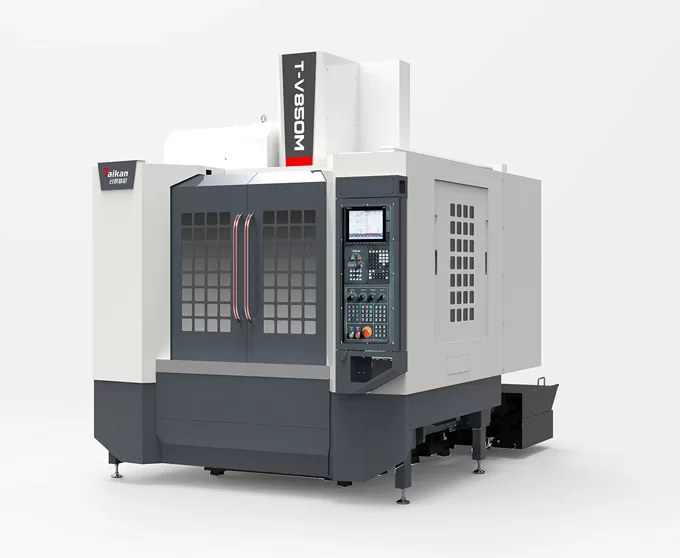

Name: HT-V850M Yüksek Hızlı ve Yüksek Sertlikli Dikey İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

T-V850M yüksek hızlı ve yüksek sertlikte dikey işleme merkezinin özellikleri

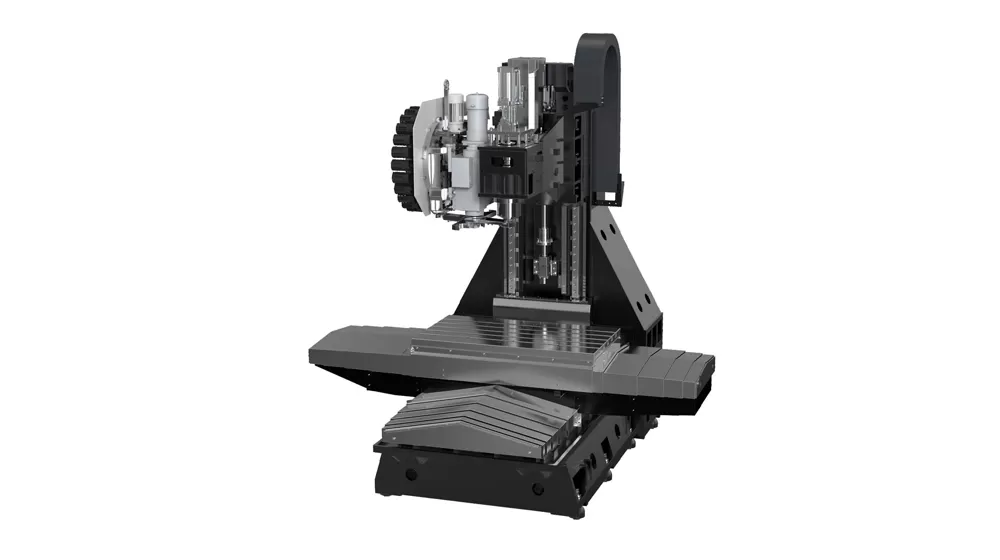

Yüksek sertlik kararlı yapı

Büyük boyutlu, kararlı taban ve yüksek sertlikte, geniş açıklıklı a-frame sütunu ile sabit sütun çapraz slayt tasarımı, titreşimsiz ve deformasyona dayanıklı yüksek hızlı işleme sağlar.

Büyük yapısal bileşenler, olağanüstü sertlik ve kararlılık sağlayan yüksek mukavemetli dökme demirden yapılmıştır.

Yüksek hassasiyetli besleme eksenleri

Her üç eksen, yüksek sertlik, düşük sürtünme ve düşük gürültü sunan, iletim doğruluğunu önemli ölçüde artıran, makaralı lineer kılavuzları kullanır.

Bilyalı vidalar, termal genleşme etkilerini azaltmak için ön gerilim yapıları ile donatılmıştır ve kendinden yağlamalı rulmanlar servis ömrünü uzatır.

Taikan yüksek hızlı mil ünitesi

Yüksek hızlı işleme desteklemek için tasarlanmış BT40-8000r/dak kayış tahrikli mil.

Mil ön ucu, hava perdesi koruması ile labirent bir tasarıma sahiptir, soğutucuların yataklara girmesini etkili bir şekilde önler, dayanıklılık ve güvenilirliği artırır.

Taikan 24-takım kol tipi takım dergisi

Alet dergisi, çok işlemli işleme gereksinimlerini karşılamak için güvenilir kalite, istikrarlı performans ve verimli araç değişikliklerine sahiptir.

T-V850M yüksek hızlı ve yüksek sertlikte dikey işleme merkezinin uygulanması

Bu makine, küçük ve orta ölçekli kutular, plakalar, diskler, valfler, muhafazalar ve kalıplar gibi karmaşık parçaların küçük ve orta ölçekli toplu işlenmesi için özellikle uygundur. Hassas parçalar, 5G ürünleri, donanım, otomotiv bileşenleri ve tıbbi cihazlar gibi sektörlerde yaygın olarak kullanılmaktadır.

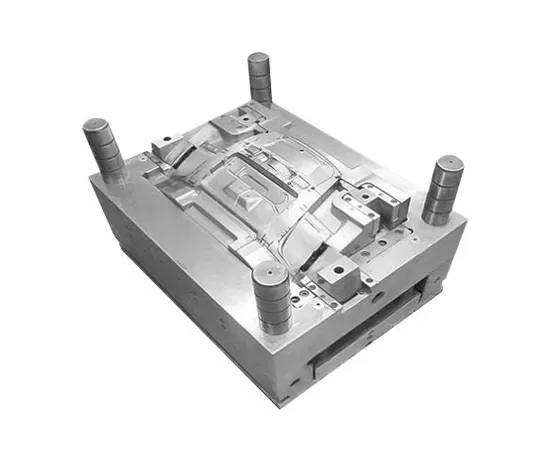

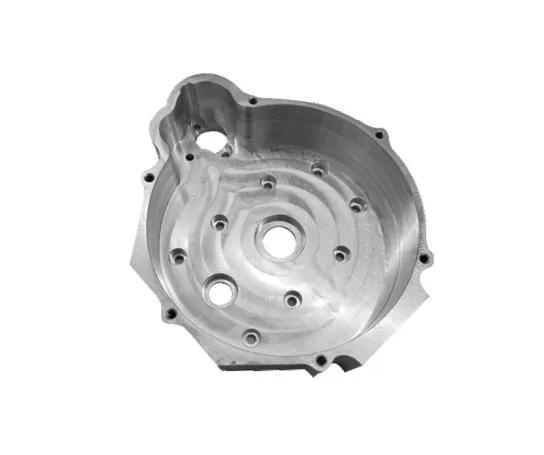

Iş parçası örneği 1

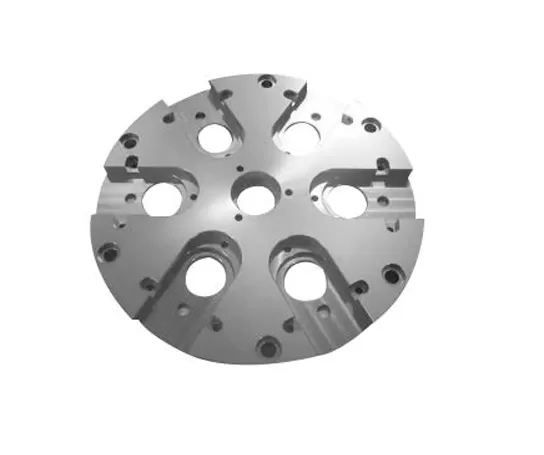

Iş parçası örneği 2

Iş parçası örneği 3

HT-V850M Yüksek Hızlı ve Yüksek Rijitlikli Dik İşleme Merkezi Teknik Özellikleri

Item			Unit	HT-V850M	Açıklamalar
Hareket Mesafesi	Tabla hareketi (X ekseni)		mm	850
	Şaryo hareketi (Y ekseni)		mm	550
	Kafa hareketi (Z ekseni)		mm	550
	Meme ucundan tabla yüzeyine olan mesafe		mm	150～700
	Meme merkezinden kolon kılavuz yüzeyine olan mesafe		mm	613
İş Tablası	Tabla boyutu		mm	1000*550
	Maks. yük (eşit dağılımda taşıma)		kg	600
	T-kanal (kanal sayısı - kanal genişliği * aralık)		mm	5-18*100
İş Mili	Motor gücü (sürekli/geçici)		kW	11/15
	Motor torku (sürekli/geçici)		N.m	52.5/118
	Devir aralığı		dev/dk	50~8000 (kayışlı)
	İş mili çapı		mm	φ150
	İş mili koniklik standardı		/	BT40
	Perçin özellikleri		/	P40T-I (MAS403)
Hareket Hızları	Kesme ilerleme hız aralığı		mm/dk	1-10000
Hareket Hızları	X/Y/Z eksen hızlı ilerleme hızı		m/dk	36/36/30
Doğruluk	Konumlandırma doğruluğu (X/Y/Z)		mm	0.008	GB/T18400.4 (Tam hareket mesafesinde)
Doğruluk	Tekrarlama hassasiyeti (X/Y/Z)		mm	0.005	GB/T18400.4 (Tam hareket mesafesinde)
Takım Magazini	Takım kapasitesi		pcs	24
	Maks. takım ağırlığı		kg	7
	Maks. takım boyu		mm	250
	Maks. takım çapı (tam / bitişik boş)		mm	Φ75/Φ150
Diğer	Z ekseni karşı ağırlık		/	/

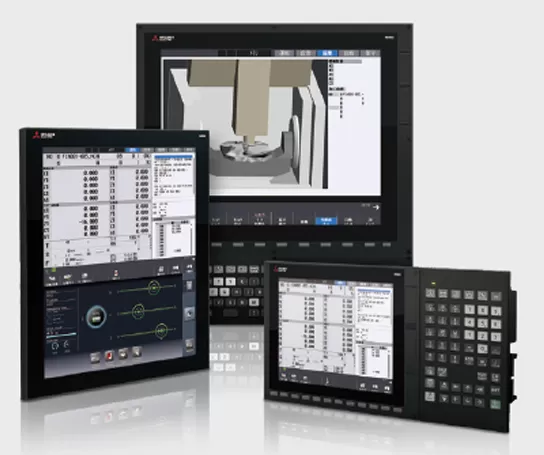

	CNC kontrol sistemi		/	Mitsubishi M80VB
	Hava debisi	Flow	L/dk	≥280 (ANR)
	Hava debisi	Hava basıncı	MPa	0.6~0.8
	Ekipman Kapasitesi		KVA	25
	Soğutma sıvısı tankı kapasitesi		L	300
	Makine Boyutları		mm	225031702889	XYZ eksenlerine karşılık gelen
	Ağırlık (yaklaşık)		Kg	6000

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Ürün yükseltme veya iyileştirme çalışmaları nedeniyle özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
