VMC Nedir? Dikey İşleme Merkezleri için Tam Kılavuz

Dikey İşleme Merkezi (VMC) Nedir?

Dikey İşleme Merkezi, yaygın olarak VMC (aynı zamandaDikey Freze Tezgahları), iş mili ekseninin dikey olarak yönlendirildiği bir bilgisayar sayısal kontrollü (CNC) freze tezgahıdır. Basitçe ifade etmek gerekirse, kesici takım doğrudan iş parçasına doğru aşağı bakar; iş parçası X ve Y eksenlerinde hareket eden bir tablaya otururken, iş mili kafası Z ekseni boyunca dikey olarak hareket eder.

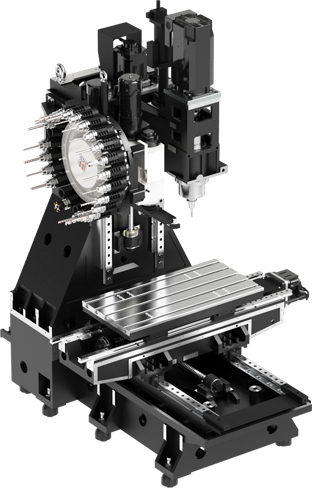

Modern VMC'ler birkaç temel yapısal unsur etrafında inşa edilmiştir: titreşim sönümleme için yoğun nervürlü dökme demir yatak ve kolon, hassas lineer kılavuz yolları veya kutu yolları, yüksek hızlı iş mili, otomatik takım değiştirici ve G kodunu akıcı çok eksenli harekete dönüştüren bir CNC kontrol ünitesi. Birçok makine ayrıca talaş yönetimi, soğutma sıvısı sistemleri ve hatta palet değiştiricilerle entegre edilmiştir. Basit 3 eksenli konfigürasyonlardan tam eşzamanlı 5 eksenli işlemeye kadar, platform hedeflerinizle birlikte ölçeklenir.

VMC ailesi basitten oldukça gelişmişe kadar uzanır:

· 3 eksenli VMC– Takımı X, Y ve Z'de hareket ettirir. Prizmatik parçalar ve genel işleme için iş gücü. A3 axis vertical machining centerstandart üretim ortamlarında, çoğu işleme görevindeki kararlılığı ve verimliliği nedeniyle yaygın olarak kullanılır.

· 4 eksenli VMC– Bir döner eksen ekler (tipik olarak X veya Y üzerinde bir döner tabla), böylece tek bir kurulumda birden fazla parça yüzeyinde çalışmaya olanak tanır.

· 5 eksenli VMC– İki döner eksen ekler, böylece takımın birleşik açılara ve alt kesimlere ulaşmasını sağlar. Tam eşzamanlı 5 eksenli veya 3+2 konumlandırma konfigürasyonları olarak mevcuttur. Bu sınıf5 axis vertical machining center çoklu kurulumları ortadan kaldırır ve karmaşık parçalarda doğruluğu artırır.

Taikan'ın Çin'deki VMC makine serisini keşfedin

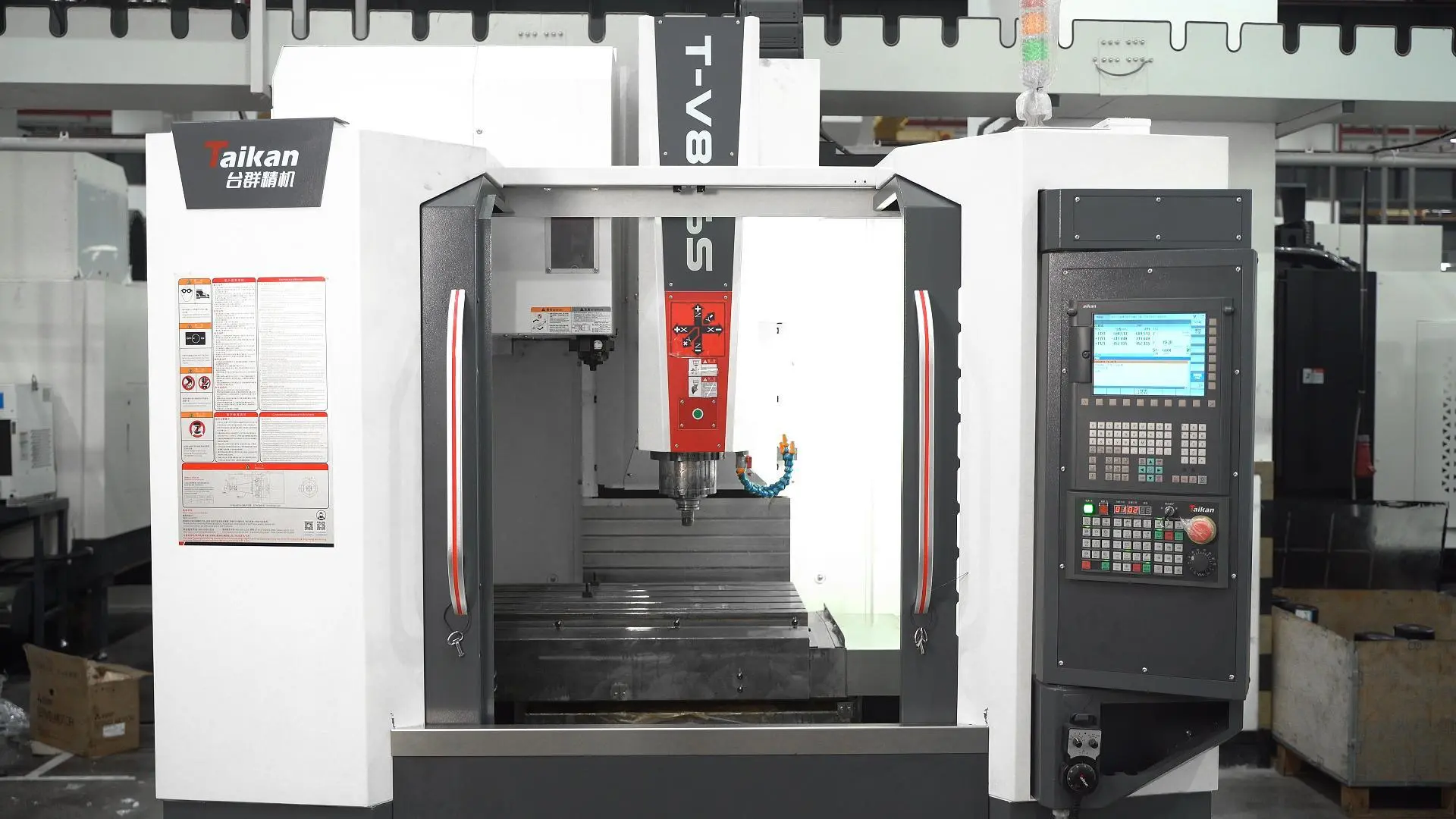

Dikey İşleme Merkezi Nasıl Çalışır?

Tüm süreci bir CNC programı yönetir. İş parçası tablaya bağlandıktan sonra, iş mili kesici takımı programlanan hızda döndürür. Makine daha sonra malzemeyi kaldırmak için takımı X, Y ve Z eksenleri boyunca hareket ettirir. Otomatik takım değiştirici, saniyeler içinde takımları değiştirir, böylece bir makine manuel müdahale olmadan frezeleme, delme, kılavuz çekme, delik işleme ve raybalama yapabilir. Yüksek basınçlı soğutma sıvısı talaşları uzaklaştırarak kesme bölgesini temiz ve süreci kararlı tutar.

Sonuç, küçük partilerde ve yüksek hacimlerde aynı şekilde, mikron düzeyinde tekrarlanabilir doğruluktur.

Üreticiler Neden Dikey İşleme Merkezlerini Tercih Eder?

Alıcılar takım tezgahlarını karşılaştırırkenvertical machining center advantages, VMC machine price, rigidity, spindle uptime, and long-term support.İşte VMC'lerin kazandığı noktalar:

· Operatör erişimi– Açık dikey tasarım, kurulum, inceleme ve parça yüklemeyi hızlı hale getirir. İş mili görünürlüğü, makine kullanımını doğrudan artırır.

· Maliyet etkinliği ile rijitlik– Kesme kuvvetleri doğrudan aşağıya, ağır tabana doğru iter. İyi yapılandırılmış bir VMC, hızlı yatırım getirisi sağlayan bir VMC makine fiyatıyla ISO, AS ve IATF standartlarını karşılayan yüzey kaliteleri ve doğruluklar sunar.

· Çok yönlülük– Tek bir VMC, alüminyum, çelik, paslanmaz çelik, titanyum ve plastikleri keser. Tek bir çevrimde frezeleme, delme ve rijit kılavuz çekme işlemlerini gerçekleştirir.

· Ölçeklenebilirlik– Problar, mil içinden soğutma sıvısı, talaş konveyörleri veya robot yükleme ekleyin. Bir VMC, üretim ihtiyaçlarınızla birlikte büyür ve Endüstri 4.0 iş akışlarına uyar.

· Yeniden satış değeri ve destek– VMC mimarisi dünya çapında anlaşılmıştır. Makineler değerini korur ve köklücnc vertical machining center manufacturersuzun vadeli üretkenlik ve güvenilir servis desteği sağlar.

VMC'ler için Temel Uygulama Alanları

VMC'nin esnekliği, onu sayısız endüstrinin iş gücü haline getirir. Onları her gün şu alanlarda bulabilirsiniz:

· Otomotiv ve EV bileşenleri: Motor blokları, silindir kapakları, şanzıman gövdeleri, akü tepsisi bileşenleri ve elektrik motoru uç kapakları.

· Havacılık ve savunma: Yapısal braketler, aktüatör yuvaları, nervürlü paneller ve enstrüman kasaları—genellikle alüminyum ve titanyumdan.

· Tıbbi cihaz üretimi: Kusursuz yüzey kalitesi ve izlenebilirlik gerektiren ortopedik implantlar, cerrahi aletler ve teşhis ekipmanı parçaları.

· Genel mühendislik ve fason imalat: Kısa seri üretim, tek seferlik prototipler, onarım parçaları ve takımhane işleri.

· Elektronik ve 3C: Yüksek hacimlerde yüksek hızlı, yüksek ilerlemeli işleme gerektiren akıllı telefon çerçeveleri, dizüstü bilgisayar gövdeleri ve soğutucular.

· Kalıp ve zımba: Profil doğruluğunun kritik olduğu enjeksiyon kalıp göbekleri, boşlukları ve elektrot üretimi.

Doğru Dikey İşleme Merkezi Nasıl Seçilir

Doğru VMC'yi seçmek, en pahalı makineyi satın almakla ilgili değildir—makinenin kapasitesini parça portföyünüze ve fabrikanızın hedeflerine uydurmakla ilgilidir. Değerlendirmenizi çerçevelemek için bu yapılandırılmış kılavuzu kullanın.

1. Çalışma alanı– Makine hareketleri, en büyük ham parçanıza, fikstürlere ve takım boşluğuna uygun olmalıdır.

2. İş mili– RPM aralığını, konikliği (BT40, HSK-A63, vb.) ve torku kontrol edin. Yüksek hızlı iş milleri (15.000–24.000 RPM) alüminyumda çevrim sürelerini azaltır; çelikte düşük devir torku önemlidir.

3. Eksen konfigürasyonu– Çoğu prizmatik iş için 3 eksenli VMC kullanın. Karmaşık parçalarda çoklu kurulumları ortadan kaldırmak için 5 eksenli VMC veya 3+2 kurulum kullanın.

4. Otomasyon ve takım değiştirici– Daha fazla ATC cebi (24, 30, 40+), iş değişimlerinde daha az duruş süresi anlamına gelir. Prob sistemleri, süreç içi kalite kontrolleri ekler.

5. Kontrol ve bağlanabilirlik– FANUC, Siemens, Heidenhain veya Mitsubishi kontrolleri, kolay ağ bağlantısı ve CAM entegrasyonu sunmalıdır.

6. Toplam sahip olma maliyeti– Kurulum desteğini, yedek parça bulunabilirliğini ve önleyici bakımı kontrol edin. Düşük birVMC machine pricehızlı yerel servis olmadan pek bir anlam ifade etmez.

Önde Gelen Dikey İşleme Merkezi Üreticileri

Dünya VMC pazarına birkaç dünya standartlarında üretici hizmet vermektedir. Manzarayı anlamak, kalite, yenilik ve değer açısından kıyaslama yapmanıza yardımcı olacaktır.

· DMG MORI: Yüksek kaliteli 5 eksen çözümleri ve entegre otomasyon ile tanınan Alman-Japon mühendisliği.

· Mazak: Çoklu görev makinelerinde öncü, yumuşak kontrol teknolojisi ile yüksek rijitlikli VMC'ler sunar.

· Haas Automation: Erişilebilirlik ve maliyet etkinliğine odaklanmış, geniş bir 3 eksen ve 5 eksen VMC yelpazesine sahip hacim lideri.

· Makino: Kalıp, havacılık ve hassas üretime yönelik yüksek hızlı VMC'lerle ünlüdür.

· Taikan Machine: Robust 3 eksenli modellerden gelişmiş 5 eksenli platformlara kadar tam bir dikey işleme merkezi yelpazesi sunan, halka açık bir CNC VMC üreticisidir.

FAQ

VMC, işlemede ne anlama gelir?
VMC, Dikey İşleme Merkezi anlamına gelir; iş mili Z ekseni boyunca hareket ederken tablanın X ve Y'de hareket ettiği, dikey yönlendirilmiş iş miline sahip bir CNC freze tezgahıdır.

3 eksenli VMC ile 5 eksenli VMC arasındaki fark nedir?
3 eksenli VMC, takımı X, Y ve Z'de hareket ettirir. 5 eksenli VMC, iki döner eksen ekleyerek takımın tek bir kurulumda birden çok birleşik açıdan iş parçasına yaklaşmasını sağlar, fikstürlemeyi azaltır ve doğruluğu artırır.

Tipik VMC makine fiyat aralığı nedir?
Fiyatlandırma, hareketlere, iş mili özelliklerine, eksen sayısına ve markaya bağlı olarak büyük ölçüde değişir. Giriş seviyesi 3 eksenli VMC'ler mütevazı bir yatırım seviyesinden başlayabilirken, geniş zarflı, tam donanımlı 5 eksenli makineler daha yüksek fiyata sahiptir. Üretim ihtiyaçlarınıza uygun doğru, rekabetçi bir teklif için doğrudan bir uzmana danışmak en iyisidir.

Hangi endüstriler dikey işleme merkezlerini en çok kullanır?
Otomotiv, havacılık, tıbbi cihazlar, genel mühendislik, elektronik ve kalıp imalatı en büyük kullanıcılar arasındadır.

CNC VMC üreticisini nasıl seçerim?
Sektörünüzde geçmişi olan, yerel uygulama desteği, yedek parça bulunabilirliği ve şeffaf performans belgeleri sunan, kamusal olarak hesap verebilir bir şirket arayın. Kendi malzemeniz üzerinde deneme kesimleri isteyin.

Bir VMC ne kadar dayanır?
Uygun bakımla, kaliteli bir VMC 10 ila 20 yıl veya daha fazla mükemmel doğruluk sağlayabilir. Makine yapısı, kılavuz yolu tasarımı ve servis desteği, uzun ömürlülüğün en büyük göstergeleridir.

Sonuç

Yüksek değerli, yüksek kararlılıklı bir Dikey İşleme Merkezi mi arıyorsunuz? Taikan Machine, 3 eksenden sofistike 5 eksene kadar kapsamlı bir VMC çözümleri yelpazesi sunar. Makinelerimiz kanıtlanmış döküm yapılar üzerine inşa edilmiştir, yüksek performanslı iş millerine sahiptir ve sizi kesmeye devam ettiren küresel bir servis ağı tarafından desteklenir.

Bizimle iletişime geçinücretsiz, yükümlülük altına sokmayan ekipman seçimi analizi ve en son fiyat teklifi için. Atölyenizi bir üst seviyeye taşıyacak tam uygun Taikan VMC'yi bulalım.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
