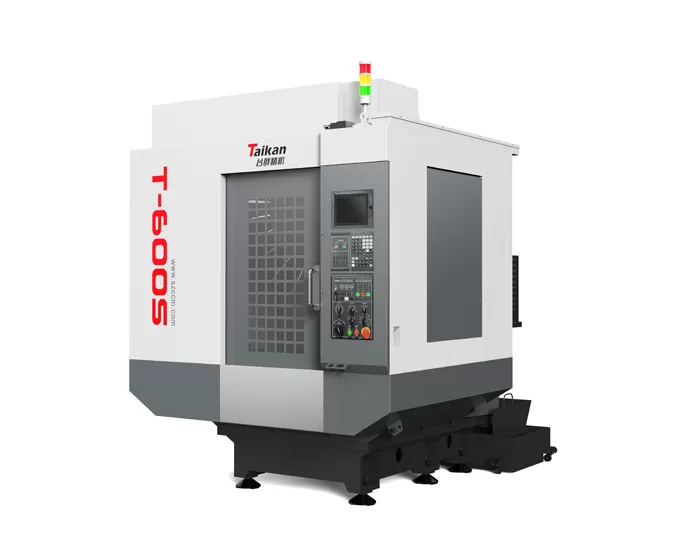

HT-600S Yüksek Hızlı ve Yüksek Verimli Jant Göbeği İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

600

Kızak hareketi (Y ekseni)

mm

400

İş mili kafası hareketi (Z ekseni)

mm

320

İş mili burnundan tabla yüzeyine mesafe

mm

140-460

İş mili merkezinden kolon kılavuz yüzeyine mesafe

mm

445

Tabla

Tabla boyutu

mm

700*400

Maks. yük

kg

250

T-kanal (kanal sayısı - kanal genişliği * aralık)

mm

3-18*125

İş mili

Motor gücü (anma/kısa süreli)

kW

3.7/5.5

Motor torku (anma/kısa süreli)

N.m

14.1/21

İş mili motor devri

rpm

20-24000

İş mili konikliği

/

BT30

Devir

Kesme ilerleme hızı aralığı

mm/dak

1-15000

X/Y/Z ekseni hızlı ilerleme hızı

m/dak

48/48/48

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.006

GB/T 18400.4（Tam hareket）

Tekrarlanabilirlik (X/Y/Z)

mm

0.004

Takım magazini

Takım depolama kapasitesi

pcs

21

Maks. takım ağırlığı

kg

3

Maks. takım uzunluğu

mm

300

Maks. takım çapı (dolu/bitişik boş)

mm

Ф60/Ф80

Diğer

CNC sistemi

Mitsubishi M80VA

Hava kaynağı

Flow

L/dak

≥200（ANR）

Hava basıncı

MPa

0.6-0.8

Cihaz kapasitesi

kVA

15

Maks. soğutma sıvısı tank kapasitesi

L

145

Makine boyutu

mm

1800*2480*2330

X*Y*Z eksenlerine karşılık

Ağırlık (yaklaşık)

kg

2830
