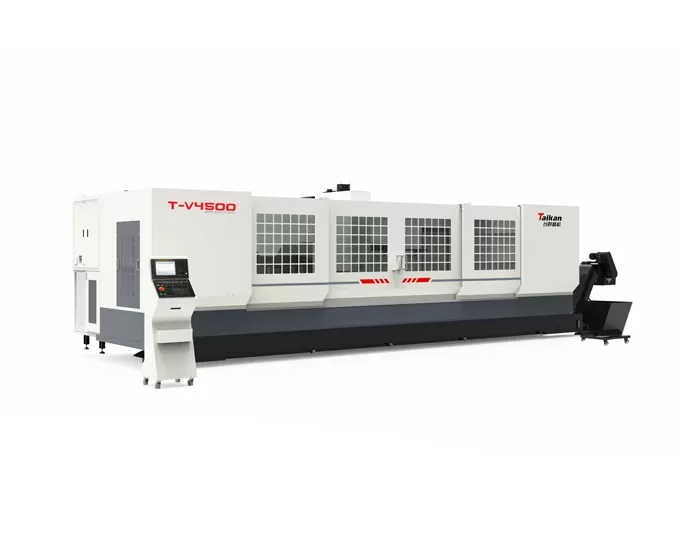

HT-V4500 Hareketli Kolon Profil İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

4500

Kızak hareketi (Y ekseni)

mm

550

Mil kafası hareketi (Z ekseni)

mm

550

Mil burnundan tablaya mesafe

mm

150-700

Tabla

Tabla boyutu

mm

4500*550

Maks. yük

Kg

800

T-kanal (sayı-genişlik*aralık)

mm

5-18*100

Mil

Motor gücü (nominal/kısa süreli)

kW

7.5/11

Motor torku (nominal/kısa süreli)

N.m

35.8/95.5

Mil hızı

rpm

20-12000

Mil çapı

mm

Ф150

Mil konikliği

/

BT40

Hız

Kesme ilerleme hız aralığı

mm/dak

1-10000

X/Y/Z ekseni hızlı hareket hızı

m/dak

50/28/28

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.08/0.01/0.01

GB/T 18400.4

Tekrarlanabilirlik (X/Y/Z)

mm

0.05/0.008/0.008

(Tam strok)

Takım magazini

Takım magazini kapasitesi

T

24 (disk)

Maks. takım ağırlığı

kg

7

Maks. takım uzunluğu

mm

250

Maks. takım çapı (dolu/yan boş)

mm

Ф75/Ф150

Diğerleri

CNC sistemi

/

Mitsubishi M80VB

Hava kaynağı

Flow

L/dak

≥280 (ANR)

Hava basıncı

MPa

0.6-0.8

Ekipman kapasitesi

kVA

25

Soğutma sıvısı tankı kapasitesi

L

400

Makine boyutu

mm

9300*3200*2800

X*Y*Z eksenine karşılık gelen

Ağırlık (yaklaşık)

Kg

13000
