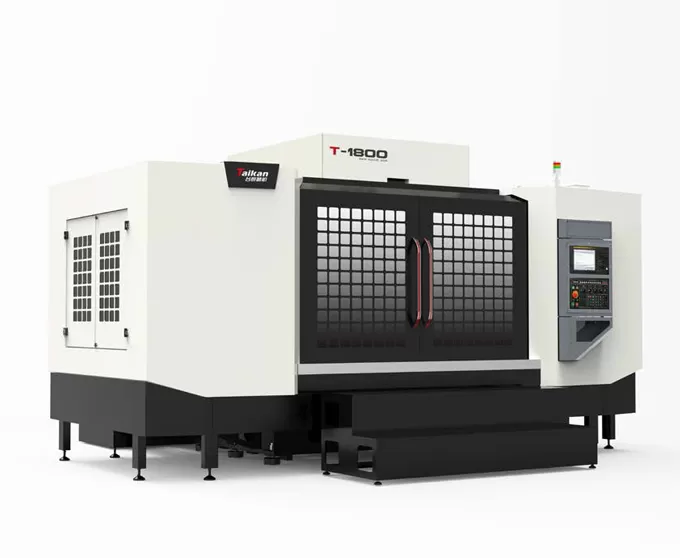

HT-1800 Yüksek Hızlı ve Yüksek Hassasiyetli Delme & Freze İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

1800

Kızak hareketi (Y ekseni)

mm

650

Kafa hareketi (Z ekseni)

mm

475

Mil burnundan tabla yüzeyine mesafe

mm

100-575

Mil merkezinden kolon kılavuz yüzeyine mesafe

mm

707

Tabla

Tabla boyutu

mm

1900*650

Maks. yük

kg

600

T-kanalı (kanal sayısı - kanal genişliği * aralık)

mm

5-18*125

Mil

Motor gücü (nominal/kısa süreli)

kW

3.7/5.5

Motor torku (nominal/kısa süreli)

N.m

14.1/21.0

Mil motoru hızı

rpm

20-20000

Mil konikliği

/

BT30

Hız

Kesme ilerleme hızı aralığı

mm/min

1-15000

X/Y/Z ekseni hızlı ilerleme hızı

m/min

30/36/36

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.015

GB/T 18400.4（Tam hareket）

Tekrarlanabilirlik (X/Y/Z)

mm

0.008

Takım magazini

Takım depolama kapasitesi

pcs

21

Maks. takım ağırlığı

kg

3

Maks. takım uzunluğu

mm

200

Maks. takım çapı (dolu / bitişik boş)

mm

Ф60/Ф80

Diğer

CNC sistemi

/

Mitsubishi M80VB

Hava kaynağı

Flow

L/min

≥200（ANR）

Hava basıncı

MPa

0.6-0.8

Ekipman kapasitesi

kVA

20

Maks. soğutma sıvısı tank kapasitesi

L

400

Makine boyutu

mm

4400*3900*2560 (basamaklar dahil)

X*Y*Z eksenine karşılık gelir

Ağırlık (yaklaşık)

kg

7500
