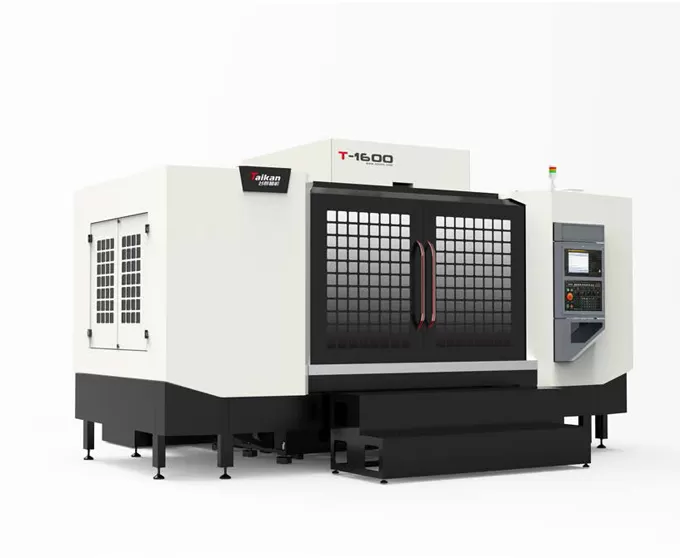

HT-1600 Yüksek Hızlı ve Yüksek Hassasiyetli Delme ve Freze İşleme Merkezi

Eksen Hareketleri

Tabla hareketi (X ekseni)

mm

1600

Sürgü hareketi (Y ekseni)

mm

650

Kafa hareketi (Z ekseni)

mm

475

Mil burnundan tabla yüzeyine mesafe

mm

100-575

Mil merkezinden kolon kılavuz yüzeyine mesafe

mm

707

Tabla

Tabla boyutu

mm

1700*650

Maks. yük

kg

600

T-kanal (kanal sayısı - kanal genişliği * aralık)

mm

5-18*125

Mil

Motor gücü (anma/kısa süreli)

kW

3.7/5.5

Motor torku (anma/kısa süreli)

N.m

14.1/21.0

Mil motoru devri

rpm

20-20000

Mil koniği

/

BT30

Hız

Kesme ilerleme hızı aralığı

mm/min

1-15000

X/Y/Z ekseni hızlı hareket hızı

m/min

30/36/36

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.015

GB/T 18400.4 (Tam hareket)

Tekrarlanabilirlik (X/Y/Z)

mm

0.008

Takım magazini

Takım depolama kapasitesi

pcs

21

Maks. takım ağırlığı

kg

3

Maks. takım uzunluğu

mm

200

Maks. takım çapı (dolu /komşu boş)

mm

Ф60/Ф80

Diğer

CNC sistemi

/

Mitsubishi M80VB

Hava kaynağı

Flow

L/min

≥200 (ANR)

Hava basıncı

MPa

0.6-0.8

Ekipman kapasitesi

kVA

20

Maks. soğutma sıvısı tankı kapasitesi

L

400

Makine boyutu

mm

4150*3900*2550 (basamaklar dahil)

X*Y*Z eksenine karşılık gelir

Ağırlık (yaklaşık)

kg

6700
