İşleme Merkezlerinde ATC Kol Takılmalarının Teşhisi ve Çözümü İçin Nihai Kılavuz

Hassas imalat alanında, bir işleme merkezinin kollu Otomatik Takım Değiştirici (ATC) sistemi, işleme verimliliğini ve sürekli çalışabilme kabiliyetini doğrudan belirleyen kritik bir bileşendir. "Takım değiştirme takılması" (genellikle "takım değiştirme çarpması" veya "ATC kolunun sıkışması" olarak adlandırılır) meydana geldiğinde, yalnızca üretim döngüsünü kesintiye uğratmakla kalmaz, aynı zamanda iş mili konikliği ve ATC kolu kam kutusu gibi hassas bileşenlerde geri dönüşü olmayan hasarlara da yol açabilir. Bu makale, entegre elektromekanik ve yazılım perspektifinden kollu ATC takılmalarının kök nedenlerinin sistematik bir analizini sunmaktadır. Ayrıca, işletmelerin Toplam Ekipman Etkinliğini artırmasına yardımcı olacak standart bir arıza giderme prosedürü ve önleyici bakım stratejileri sunmaktadır.

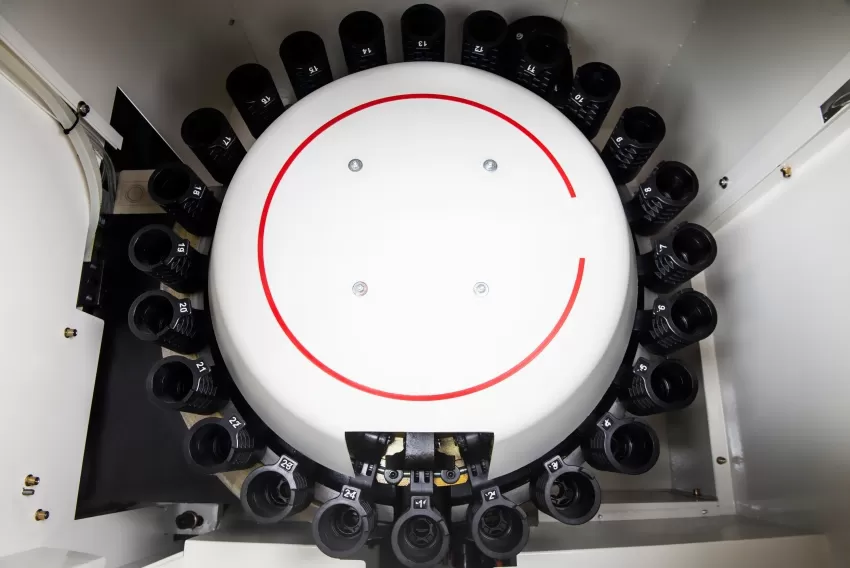

I. Takım Değiştirme Takılma Arızalarının Mekanizması ve Kök Neden Analizi

Bir takım değiştirme takılması, esasen takım değiştirme döngüsü sırasında ATC kolu, iş mili ve takım potası arasındaki mekansal konum, hareket sırası veya durum sinyallerinde bir uyumsuzluk olduğunu gösterir. Nedenler aşağıdaki beş kategoride özetlenebilir:

1. Dış Çevresel Faktörler ve Güç Kesintisi

CNC sistemi, takım değiştirme makro programının yürütülmesi sırasında sürekli ve kararlı kontrol sinyallerine ve güç kaynaklarına bağımlıdır. Ani bir elektrik kesintisi, sıkıştırma silindirinin arızalanmasına neden olacak şekilde basınçlı hava basıncının ekipmanın nominal değerinin (genellikle 0,5–0,7 MPa, üretici spesifikasyonlarına bağlı olarak) altına düşmesi veya hidrolik basınç kaybı, ATC kolunun kavrama veya sıkma aşamasında yarıda durmasına ve ara pozisyonda mekanik bir kilitlenmeyle sonuçlanmasına neden olabilir.

2. Uygunsuz Operatör Müdahalesi

Operatör, takım değiştirme döngüsü devam ederken Acil Durdurma (E-STOP) veya SIFIRLA düğmesine basarsa, Programlanabilir Makine Kontrolcüsü (PMC) tarafından verilen sıralı kontrol komutlarını kesintiye uğratır. Bu noktada, ATC kolu motoru durur, ancak selenoid valfler ve ATC kolunun açısal konumu gibi bileşenler ara durumda kalır ve sistemin otomatik olarak toparlanmasını engeller.

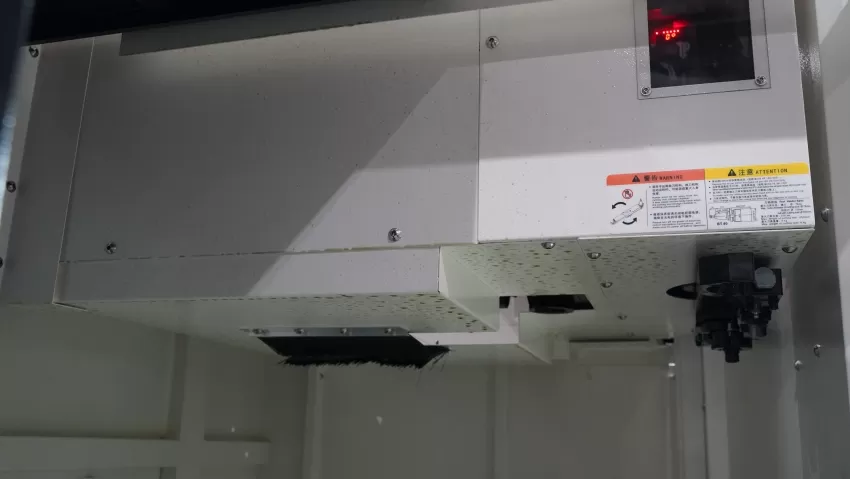

3. Mekanik Etkileşim ve Deformasyon

ATC kolunun kavisli yüzeyi ile takım tutucunun V-oluk yapısı arasındaki hassas uyum son derece yüksektir. İşleme sırasında bir makine çarpması veya takımın takım potasına tam olarak oturmaması sonucu ATC kolunun dönüş sırasında takım tutucuya çarpması, ATC kolunun deformasyonuna, bağlantı mekanizmasının gevşemesine veya kam kutusu içindeki makaralı yatakların hasar görmesine yol açabilir. Bu sorunlar mekanik sıkışmaya neden olur.

4. Elektriksel Sorunlar ve Parametre Ayar Sapmaları

Takım değiştirme konumu, yaklaşım anahtarları (örn. ATC kolu referans konumu, fren konumu, kavrama konumu) ile PMC mantığı veya ATC servo parametrelerinin bir kombinasyonu ile belirlenir. Düşük pil voltajı nedeniyle mutlak konumun kaybolması, işletim hataları sonucu takım değiştirme konum ofsetinin değişmesi veya yağ kirliliği ya da talaş nedeniyle bir sensörün (yaklaşım anahtarı) arızalanması durumlarında hatalar oluşabilir. Bu gibi durumlarda sistem, doğru konum sinyali alamadığı için bir alarmı tetikler ve takım değiştirme döngüsünü iptal eder.

Not:Takım değiştirme konumlarına ait belirli parametre numaraları ve ayar yöntemleri ekipman üreticisine (örn. Fanuc, Mitsubishi, Siemens) ve ATC tahrik tipine (hidrolik, servo) göre değişiklik gösterir. Yerinde bakım sırasında her zaman ekipman kılavuzundaki "Takım Değiştirme Konumu Ayarı" veya "ATC Parametre Listesi" bölümüne başvurulmalıdır.

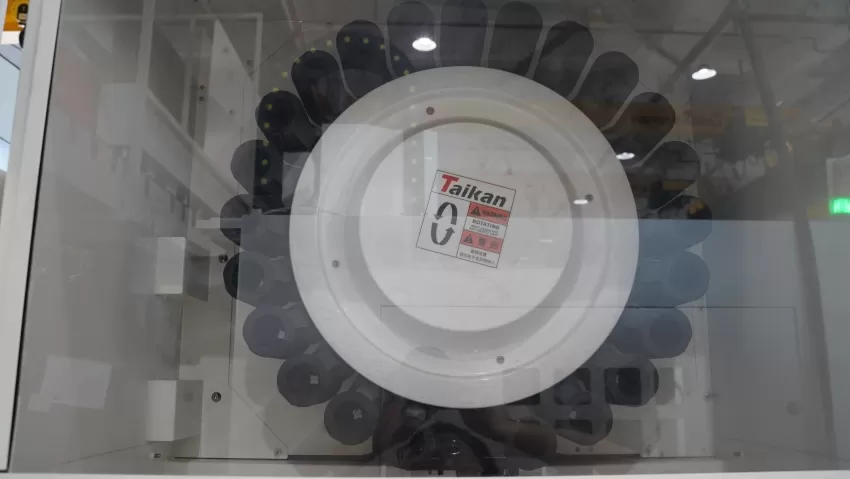

5. Mekanik Aşınma ve Yorulma Arızası

Yüksek frekanslı takım değiştirme işlemlerinin uzun süreler boyunca devam etmesiyle, ATC kam kutusu içindeki kam yüzeyleri, takım potası zincirinin pimleri ve ATC kolu üzerindeki takım sıkma mekanizması gibi bileşenler aşınabilir. Aşınma tolerans sınırlarını aştığında, takım değiştirme hareketinin tekrarlanabilirliği bozulur ve hatalı takım kavrama veya takımların düşmesi gibi takılmalara yol açabilecek sorunların olasılığı önemli ölçüde artar.

II. Standart Arıza Giderme Prosedürü

Bir takım değiştirme takılması meydana geldiğinde, standart bir prosedür izleyin: "Acil Durdurma ve Enerji Yalıtımı → Durum Tespiti → Manuel Geri Dönüş → Sinyal Doğrulama." Zorlayıcı veya sert müdahalelerden kaçının.

1. Acil Durdurma ve Enerji Yalıtımı

Hemen Acil Durdurma düğmesine basarak servo motor etkinleştirmelerini devre dışı bırakın. Pnömatik veya hidrolik güç kaynakları varsa, beklenmedikVMC makinesimanuel işlemler sırasında beklenmedik hareketleri önlemek için ilgili kapatma vanalarını kapatın. Sistem artık güvenli, kilitli bir durumdadır.

2. Arıza Gözlemi ve Teşhis

PMC sinyal teşhis ekranına erişin ve mevcut alarm kodu ile teşhis parametrelerini (örn. F-sinyalleri veya G-sinyalleri) kaydedin. Aşağıdaki hususlara dikkatle odaklanın:

• ATC kolu yatay konumda mı (kavrama konumu) yoksa dikey konumda mı (referans konumu)?

• İş mili çözme anahtarı tetiklendi mi?

• Takım potası tamamen aşağı eğilmiş durumda mı (hazır konumda)?

Bu bilgiler, takılmanın takım değiştirme döngüsünün "kavrama," "sıkma" veya "referansa dönüş" aşamasından hangisinde meydana geldiğini belirlemeye yardımcı olur.

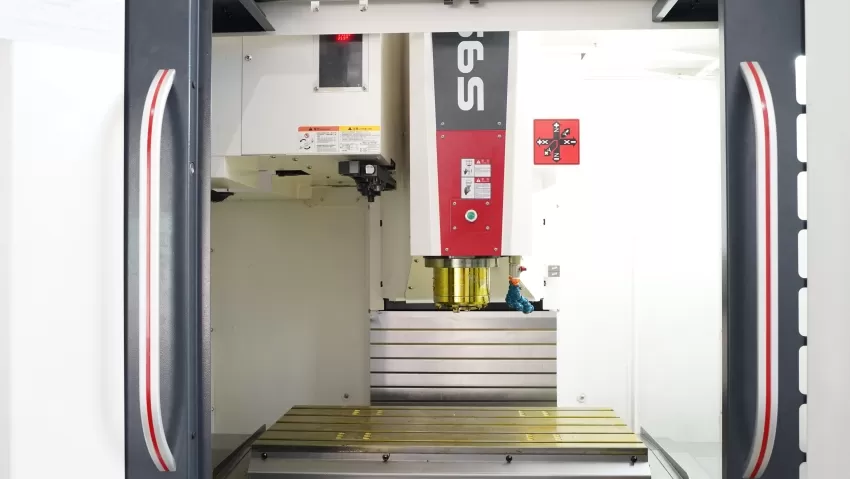

3. Manuel ATC Kolu Yeniden Konumlandırma (Elektriksel Sıfırlama Yöntemi)

Servo motor tahrikli ATC kolları için öncelikle sistemin dahili "ATC Kolu Manuel Sıfırlama" işlevini deneyin (genellikle bir PMC anahtarı veya M-kodu ile etkinleştirilir). Bu işlev kullanılamıyorsa, manuel prosedürü izleyin:

• Hazırlık:Makinenin hidrolik veya pnömatik kontrol paneline erişin. İş milinin çözülmesini sağlamak ve ATC kolunun iş mili konikliği tarafından tutulmadığından emin olmak için manuel geçersiz kılma valfini (veya selenoid valf makarasını manuel olarak çalıştırmak için bir alyan anahtarı kullanın) kullanın.

• Motor Mili İşlemi:ATC kolu motorunun arkasındaki kare sürücüyü (veya yuvayı) bulun. Uygun özel anahtarı kullanarak döndürünyavaş ve istikrarlı bir şekilde. Dönüş yönü, ATC kolunun mekanik referans yönünü (genellikle saat yönünde veya saat yönünün tersine; ekipman kılavuzuna bakın) takip etmelidir. Ani bir direnç artışıyla karşılaşırsanız, hemen durun ve kam kutusunu yabancı cisimler açısından inceleyin.

• Takım Çıkarma:ATC kolunu, iş mili konikliğinden veya takım potasından ayrılacak şekilde manuel olarak döndürdükten sonra, ATC kolu kavrama yapısını inceleyin. Yaylı sıkıştırma mekanizmasına sahip kollar için, düz uçlu bir tornavida kullanarak kavrayıcının yay klipsini nazikçe kaldırın veya takım tutucunun çekme saplaması üzerindeki sıkıştırma kuvvetini serbest bırakmak için koldaki kilitleme vidasını gevşetin. Bunu yaparken, takımı bir elinizle destekleyin ve diğer elinizle dikkatlice çıkarın; böylece düşerek çalışma masası veya makine muhafazasına hasar vermesini önleyin.

4. Referansa Dönüş ve Hassasiyet Doğrulama

ATC kolu referans konumuna (genellikle dikey) manuel olarak döndürüldükten sonra, Acil Durdurma düğmesini serbest bırakın. MDI modunda, takım potasını magazinine döndürmek ve ATC kolunu referans konumuna getirmek için M-kodlarını çalıştırın. Tüm durum gösterge lambalarının normal olduğunu onaylayın. Ardından, hareketin akıcılığını gözlemlemek ve olağandışı sesleri dinlemek için bir kuru test takım değiştirme (kolda gerçek bir takım olmadan) gerçekleştirin. Takım değiştirme konumu hatalı görünüyorsa, takım tezgahı üreticisi tarafından belirtilen parametre arayüzünü kullanarak değişim konumunu yeniden kalibre edin.

Yukarıdaki adımlar sorunu çözmezse veya kam kutusundan ciddi anormal sesler, ATC kolunda belirgin deformasyon veya iş mili konikliğinde hasar gözlemlerseniz, derhal durun ve profesyonel onarım için ekipman üreticisinin servis mühendisiyle iletişime geçin.

III. Sistematik Önleme ve Bakım Stratejileri

Takım değiştirme takılmalarının oluşumunu temelden azaltmak için, veri izlemeye dayalı bir Kestirimci Bakım (PdM) sistemi kurulması önerilir:

1. Anahtar Bileşenlerin Periyodik Kalibrasyonu

ATC kolu ile iş mili konikliği arasındaki eşmerkezliliği üç ayda bir kadranlı komparatör kullanarak kalibre edin. Üç nokta konumlandırma sistemi kullanan takım magazinleri için, takım potasının değişim konumundaki tekrarlanabilirliğinin ±0,05 mm içinde olduğundan emin olun. Sürtünme ve aşınmayı en aza indirmek için gresin (örn. lityum bazlı gres) kam yüzeylerine ulaştığından emin olmak amacıyla kam kutusunun yağlama devresini düzenli olarak kontrol edin.

2. Elektrik Sistemi ve Parametre Yedekleme Yönetimi

CNC parametrelerini, PMC programlarını ve makro programlarını CF kart veya Ethernet aracılığıyla düzenli olarak yedekleyin. Bu, özellikle takım değiştirme ile ilgili makro değişkenler (örn. #1000 serisi) ve ATC servo parametreleri açısından, parametre kaybının neden olduğu konum hatalarını önlemek için kritik önem taşır.

3. İşletim Standartları ve Sinyal İzleme

Operatör eğitimini güçlendirerek, özellikle ATC kolu hareket halindeyken Acil Durdurma veya SIFIRLA düğmelerine takım değiştirme döngüsü sırasında asla basılmaması gerektiğini vurgulayın. Merdiven programına "takım değiştirme döngüsü kesintisi önleme" mantığının eklenmesini düşünün. CNC sisteminin dalga formu teşhis işlevlerini kullanarak iş mili çözme ve ATC kolu hareketi gibi kritik sinyallerin yanıt sürelerini periyodik olarak izleyin; bu, selenoid valflerin veya yaklaşım anahtarlarının performans düşüşünü tahmin etmenizi sağlar.

4. Güç Kaynağı Temizlik Yönetimi

Hava besleme sistemindeki Filtre-Regülatör-Yağlayıcı (F.R.L.) ünitesinin işlevselliğini sağlayın. Nominal aralıkta (genellikle 0,5–0,7 MPa, ekipman spesifikasyonlarına kesinlikle uyun) istikrarlı basıncı koruyun. Hava deposundaki yoğuşmayı düzenli olarak boşaltın. Yetersiz hava basıncı, eksik iş mili çözme, yavaş takım potası eğilmesi veya ATC kolunun konumlanamaması gibi sorunların birincil nedenidir. Bu, günlük kontrollerde önemli bir öğe olmalıdır.

Sonuç

Kollu Otomatik Takım Değiştiricinin kararlılığı, bir işleme merkezinin güvenilirliğinin temel bir göstergesidir. Bir takım değiştirme takılması arızasıyla karşılaşıldığında, bilimsel ve titiz sorun giderme yöntemlerinin kullanılması, düzenli hassasiyet kalibrasyonu ve durum izleme ile birleştirildiğinde, Ortalama Onarım Süresini etkin bir şekilde azaltabilir ve ekipman ömrünü uzatabilir. Üreticiler, sağlam işletim standartları ve kapsamlı bir bakım sistemi oluşturarak otomatik üretim hatlarının sürekli çalışma yeteneklerini önemli ölçüde artırabilir, yüksek hassasiyetli ve yüksek verimli akıllı üretim için sağlam bir temel sağlayabilir.
