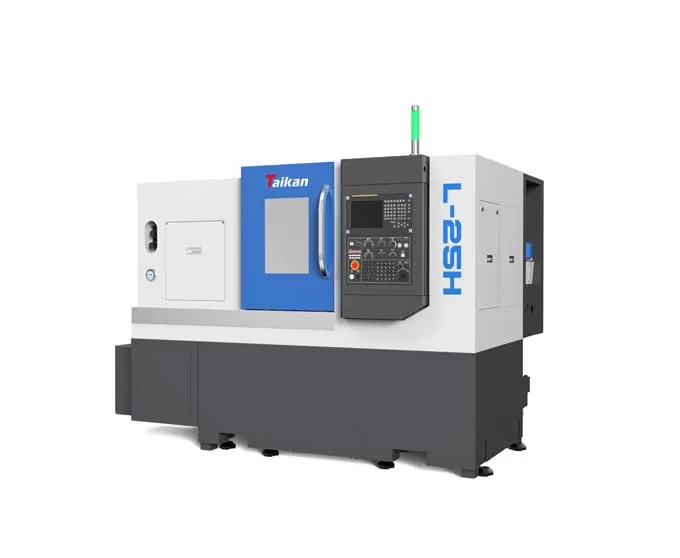

Name: HL-25H Yüksek Hassasiyetli CNC Yatay Torna
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

HL-25H Yüksek Hassasiyetli CNC Yatay Torna Tezgahının Özellikleri

Genel olarak

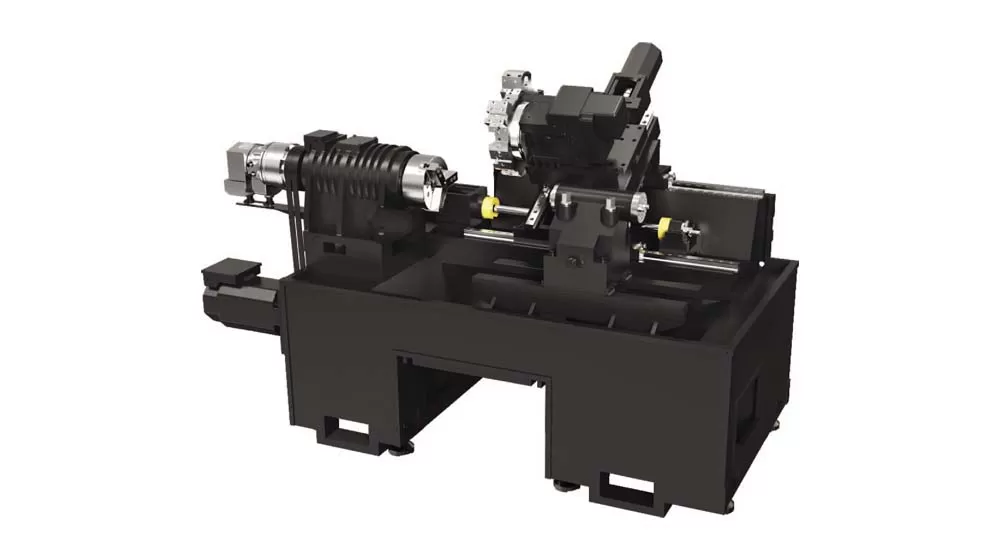

Kompakt yapısı, yüksek sertlik, pürüzsüz talaş kaldırma, kolay kullanım, vb ile 30 ° genel eğimli yatak;
Tamamen kapalı koruma, otomatik talaş kaldırma, otomatik yağlama ve otomatik soğutma.

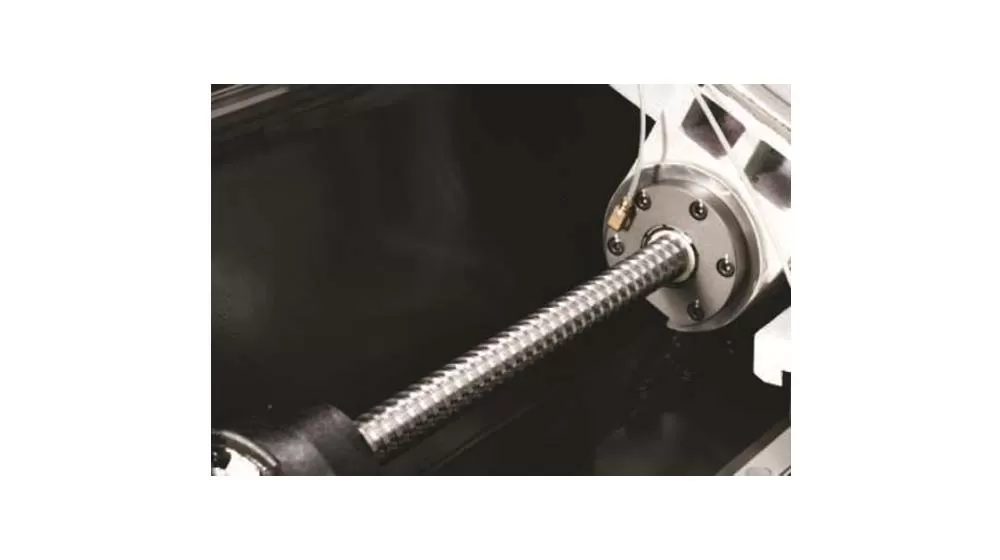

Kılavuz rayı

Kılavuz ray tipi kılavuz rayı yuvarlıyor ve sürüş bileşeni, yüksek hız, düşük ısı üretimi ve yüksek konumlandırma doğruluğu avantajlarına sahip yüksek hızlı sessiz bir bilyalı vida kullanıyor.

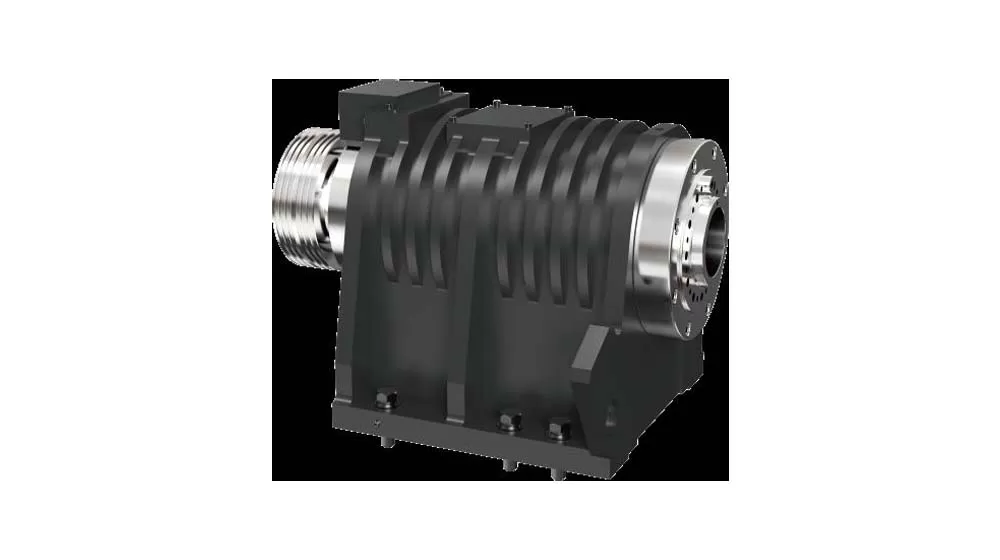

Mili

Mil hız aralığı 0-6000r/dak.
Milin ön desteği, üçlü yüksek hassasiyetli eğik bilyalı rulman kullanır ve arka destek çift yüksek hassasiyetli eğik bilyalı rulman kullanır, eksenel ve radyal kesme kuvveti rulman gereksinimlerini ve yüksek hız gereksinimlerini karşılar.

Aracı

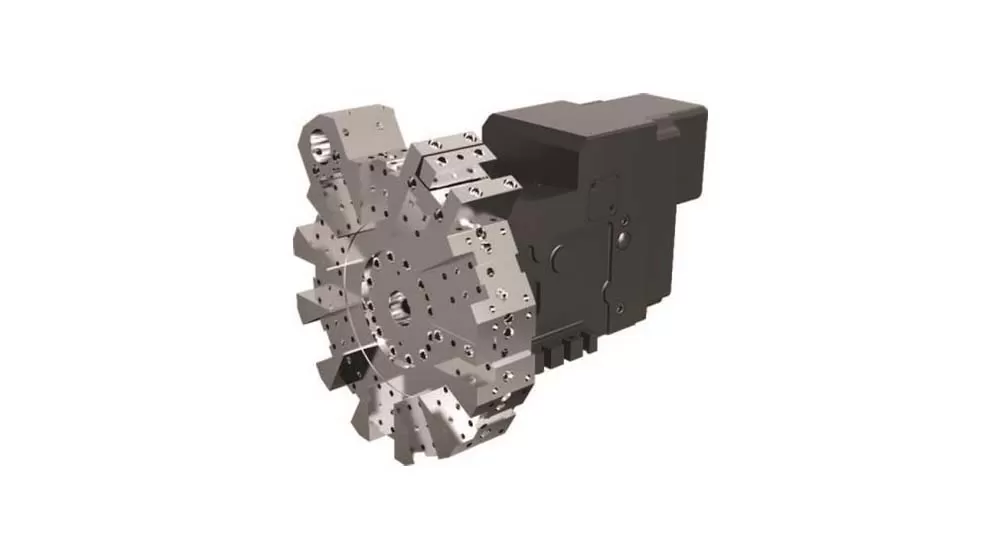

Bu takım tezgahı, hızlı takım değiştirme hızı ve yüksek güvenilirliğe sahip servo takım taretini kullanır.

HL-25H Yüksek Hassasiyetli CNC Yatay Torna Tezgahının Uygulaması

Karmaşık parça işleme ihtiyaçlarını karşılayabilir ve valfler, gemiler, inşaat makineleri ve diğer alanlarda yaygın olarak kullanılır ve özellikle otomotiv parça üreticileri tarafından tercih edilmektedir.

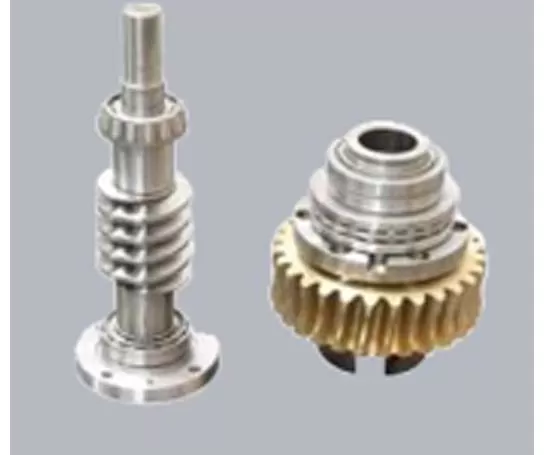

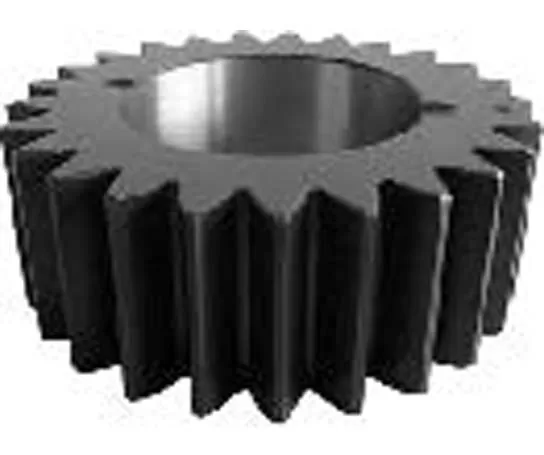

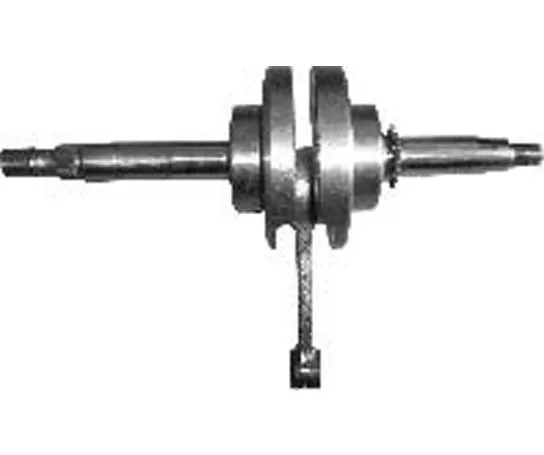

Iş parçası örneği 1

Iş parçası örneği 2

Iş parçası örneği 3

Iş parçası örneği 4

HL-25H Yüksek Hassasiyetli CNC Yatay Torna Tezgahı Özellikleri

Name		Unit	HL-25H	Açıklamalar
İşleme aralığı	Yatak üzerinde maksimum salınım çapı	mm	φ500
	Maksimum işleme çapı (mil/disk)	mm	φ200/φ250
	Maksimum işleme uzunluğu	mm	450
	Maksimum çubuk çapı	mm	φ45
Hareket	X ekseni hareketi	mm	140
	X ekseni motor gücü/tutma torku	kw/Nm	1.8/11
	Z ekseni hareketi	mm	500
	Z ekseni motor gücü/tutma torku	kw/Nm	1.8/11
İş mili	Çıkış gücü (S1/S6)	kw	7.5/11
	İş mili ucu tipi		A2-5
	İş mili devri	r/min	0-6000
	İş mili geçiş deliği çapı	mm	φ57
Ayna	Hidrolik üç çeneli ayna	inch	6	İç geçmeli
Punta	Punta kovanı çapı/hareketi	mm	φ70/100	Opsiyonel
Punta	Punta kovanı delik koniği	Morse	Morse 4#	Canlı punta
Hız	Hızlı ilerleme hızı (X ekseni)	m/min	30
	Hızlı ilerleme hızı (Z ekseni)	m/min	30
	Kesme ilerleme hızı	mm/min	1~8000
Takım tutucu	Takım kapasitesi	T	12
	Takım indeksleme süresi	Saniye/bit	0.5
	Takım gövde boyutu	mm	25´25
	Maksimum delik takım çapı	mm	40
Doğruluk	Konumlandırma doğruluğu (X ekseni)	mm	0.006
	Konumlandırma doğruluğu (Z ekseni)	mm	0.008
	Tekrarlanabilirlik ((X ekseni)	mm	0.004
	Tekrarlanabilirlik ( (Z ekseni)	mm	0.004
Diğerleri	Ekipman kapasitesi	kVA	12
	Soğutma sıvısı tankı kapasitesi	L	150
	Makine boyutları	mm	250017001680	Manuel talaş tahliyeli soğutma sıvısı tankı
	Ağırlık (yaklaşık)	kg	3400

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Ürün yükseltmeleri veya iyileştirmeleri nedeniyle özellikler ve ayrıntılar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
