Name: HG-V2030 A/B/C/Z 3 Eksen Doğrusal Kılavuzlu Köprü Tipi İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

HG-V2030 A/B/C/Z 3 Eksenli Doğrusal Kılavuzlu Portal İşleme Merkezinin Özellikleri

Makine yapısı

Makine hareketli bir çalışma tezgahı ile bir portal çerçeve sabit yapıya sahiptir.
Yüksek sertlikli ışın: kiriş dikdörtgen büyük kesitli kemer tasarımını benimser. Yükseklikten genişliğe oranı, simülasyon analizi ile optimize edilir, bükülme ve burulma direncini önemli ölçüde arttırır ve hassas stabilite sağlar.
Büyük kesitli Ram: ram, yarı kapalı bir düzenlemede dört lineer kılavuz ray tarafından desteklenen 420x420 mm'lik bir kesit boyutuna sahiptir. Bu düşük sürtünme direnci ile yüksek mukavemetli destek sağlar, düşük hızlarda sıfır sürünme, minimum titreşim, hızlı yanıt ve mükemmel dinamik ve statik performans, düşük bakım gereksinimleri ve uzun servis ömrü sağlar.
Çoklu destek tablosu: tablo, mükemmel hassas tutma ile istikrarlı ve güvenilir yük taşıma performansı sağlayan, çok yakın aralıklı slaytlar tarafından desteklenmektedir.

Çeşitli mil seçenekleri

Çeşitli sürücü seçenekleri
Kayış tahrik, dişli kafa, elektrik mili ve otomatik dik açılı freze kafası ile yapılandırılabilir.
Dişli tahrikli mil
Maksimum 6000rpm hızına ve 1331nm'ye kadar çıkış torkuna sahip bir BT50 arayüzüne sahiptir. Şanzıman ve ana motor, ısı üretiminin neden olduğu doğruluk sorunlarını etkili bir şekilde en aza indirerek milden ayrılır.
Motorlu mil
Yüksek tork, yüksek hız ve düşük titreşim sağlayan yüksek güçlü, ağır hizmet tipi BT50-10000rpm elektrik mili, olağanüstü bir işleme deneyimi sağlar.
Kayış tahrikli mil
Verimli kesme performansı sunan BT50-6000rpm yüksek hızlı bir mil ünitesi kullanır.
Termal kontrol
Mil sıcaklığını azaltmak, yatak ömrünü uzatmak ve işleme doğruluğu üzerinde termal deformasyonun etkisini en aza indirmek için bir yağ soğutma sistemi ile standart.

Besleme sistemi

Üç hatlı raylar: her üç eksen (XYZ), bakımı kolay, düşük sürtünme direncine, hareketli parçalardan hızlı yanıt veren ağır hizmet tipi makaralı lineer kılavuz rayları kullanın. Düşük hızlarda sıfır sürünme ve mükemmel dinamik ve statik performans.
Kayış tahrik: XY eksenli motorlar, iletim torkunu artırmak, yük ataletini azaltmak, sürücü performansını artırmak ve basit ve uygun maliyetli bakım sağlamak için kayış azaltma kullanır.
Dişli tahrik: motor düşük geri tepme redüktörü ile azaltılır, tork iletimini artırır. Daha büyük kurşun vidalarla birlikte, bu hızlı tahrik hızları, istikrarlı performans ve yüksek hassasiyet sağlar (x-ekseni 4200 3700mm / Y ekseni axis mm).
Azot dengeleme: z-ekseni tahrik sistemi doğrudan bir bilyalı vidaya bağlı bir servo motor kullanır, z-ekseni beslemesinin ve hızlı dinamik yanıtın düzgün bir şekilde tersine çevrilmesini sağlamak için ram'in her iki tarafında çift silindirli bir dengeleme sistemi ile.
Termal tazminat: bilyalı vida, her iki ucunda önceden gerilmiş bir yapıya sahiptir ve termal genleşmenin neden olduğu hassas kayıpları etkili bir şekilde ortadan kaldırır.

Talaş kaldırma ve soğutucu tankı

Spiral çip konveyör: tezgahın her iki tarafında bir set, bir 120mm vida çapı ve büyük kare çelik kesitli, hızlı bir şekilde makinenin dışında cips ihraç.
Zincir tipi yonga kaldırma konveyörü: 45 derecelik bir eğim, daha geniş zincir plakası ve testere dişi kazıyıcı çubukları ile makinenin ucunda bulunan, küçük talaş konveyörüne hızlı bir şekilde cips toplar.
Küçük çip konveyör: toplar ve cips taşır.
Soğutucu tankı: kirleri filtrelemek ve düzgün işleme sağlamak için çok katmanlı filtrasyon sistemi.

HG-V2030 A/B/C/Z 3-Eksen Lineer Kılavuzlu Portal İşleme Merkezi Uygulaması

Makine serisi, özellikle otomotiv parçaları, kalıp, inşaat makineleri, vanalar, raylı ulaşım, enerji, tarım makineleri ve kömür madenciliği makineleri gibi sektörlerde parçaların yüksek hızlı ve yüksek hassasiyetli işlenmesi için kullanılır.

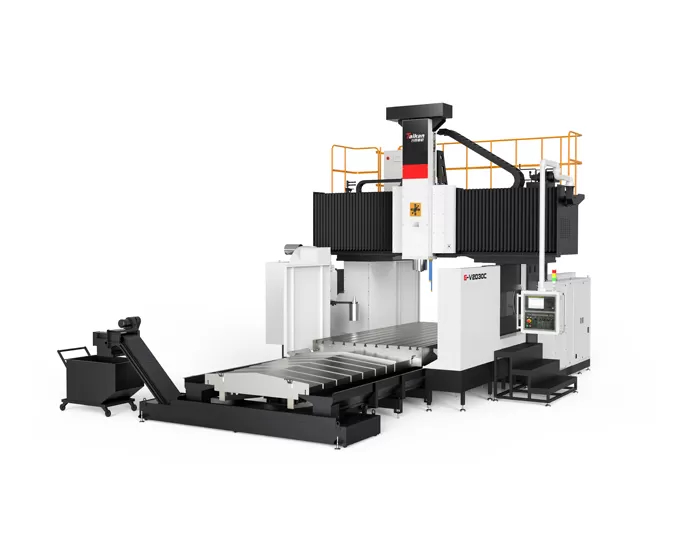

HG-V2030 A/B/C/Z 3 Eksenli Lineer Kızaklı Gantry İşleme Merkezi Teknik Özellikleri

Item			Unit	HG-V2030B	HG-V2040B	HG-V2050B	HG-V2060B	HG-V2030C	HG-V2040C	HG-V2050C	HG-V2060C
Hareket Mesafeleri	X ekseni hareketi		mm	3200	4200	5200	6200	3200	4200	5200	6200
	Y ekseni hareketi		mm	2700				2700
	Z ekseni hareketi		mm	1000 (Ops. 1250)				1000 (Ops. 1250)
	Mil ucundan tablaya olan mesafe		mm	250～1250 (Ops. 250～1500)				100～1100 (Ops. 100～1350)
	Efektif gantry genişliği		mm	2480				2480
Tabla	Tabla ölçüsü (U×G)		mm	2000*3000	2000*4000	2000*5000	2000*6000	2000*3000	2000*4000	2000*5000	2000*6000
	Maks. yük		kg	15000	19000	22000	25000	15000	19000	22000	25000
	T kanal (Genişlik×Aralık×Adet)		mm	2820011 (çift taraflı T kanal sıraları arası 125 aralıklı)				2820011 (çift taraflı T kanal sıraları arası 125 aralıklı)
Mil	Tahrik tipi		/	Dişli tahrik (Ops. Kayış tahrik)				Motorlu mil
	Maks. mil devri		dev/dak	6000				10000 (Ops. 15000, 18000)
	Mil gücü (Nominal/Tepe)		kW	22/35				26/45
	Tork çıkışı (Nominal/Tepe)		N.m	790/1258				305/623
	Ram kesiti (Kare ram)			420420 (Ops. Z ekseni kutu kızak 400400, 450*450)				420*420
	Mil konikliği		/	BT50				BT50 (Ops. BBT40, HSK-A63)
Otomatik Takım Değiştirici (Ops.)	Takım sayısı		T	24(40)				24(40)
	Maks. takım çapı (Tam/Komşu)		mm	φ110/φ200				φ110/φ200
	Maks. takım boyu		mm	350				350
	Maks. takım ağırlığı		kg	18				18
Hız	İlerleme hız aralığı (Kesme)		m/dak	10/10/10	8/8/8	8/8/8	6/6/6	10/10/10	8/8/8	8/8/8	6/6/6
	Hızlı travers hızı (X/Y/Z ekseni)		m/dak	15/15/15	10/15/15	10/15/15	10/15/15	15/15/15	10/15/15	10/15/15	10/15/15
Doğruluk	Konumlandırma doğruluğu (Cetvelsiz/Cetvelli)	X	mm	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037
		Y	mm	0.024/0.021				0.024/0.021
		Z	mm	0.018/0.014				0.018/0.014
	Tekrarlanabilirlik (Cetvelsiz/Cetvelli)	X	mm	0.017/0.015	0.020/0.018	0.023/0.021	0.025/0.023	0.017/0.015	0.020/0.018	0.023/0.021	0.025/0.023
		Y	mm	0.014/0.013				0.014/0.013
		Z	mm	0.012/0.011				0.012/0.011
Diğerleri	Z ekseni karşı ağırlık		/	Hidrolik + azot dengesi				Hidrolik + azot dengesi
	CNC sistemi		/	FANUC 0I-MF PLUS (Ops. Siemens 828D)				FANUC 0I-MF PLUS (Ops. Siemens 828D)
	Hava beslemesi	Flow	L/dak	300				300
		Basınç	MPa	0.6~0.8				0.6~0.8
	Toplam elektrik kapasitesi		kVA	60				60
	Soğutma sıvısı tank kapasitesi		L	580				580
	Makine ölçüleri	Uzunluk	mm	7766	10238	12384	14650	7766	10238	12384	14650
		Genişlik	mm	6134				6134
		Yükseklik	mm	5200 (Z ekseni opsiyonel olduğunda 5900)				5200 (Z ekseni opsiyonel olduğunda 5900)
	Makine Muhafazası		-	Yarı çevreleyen sac kaplama (sadece çalışma alanı)				Yarı çevreleyen sac kaplama (sadece çalışma alanı)

Notlar:

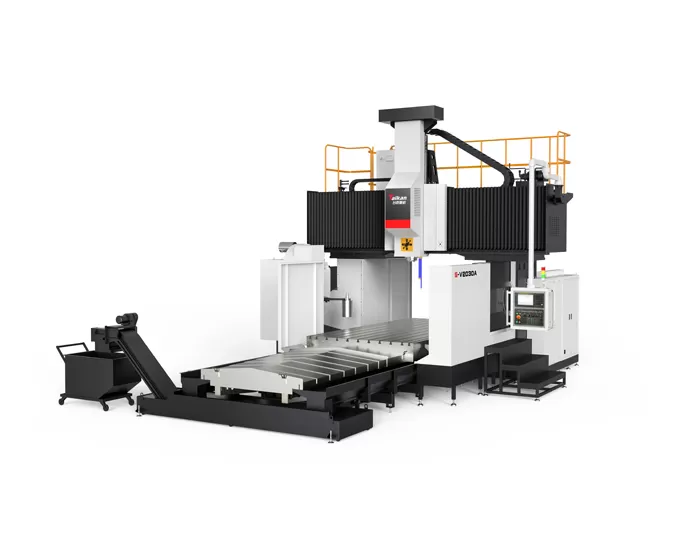

1. G-V2030A, G-V2040A, G-V2050A, G-V2060A modelleri – Opsiyonel 6000 RPM kayış tahrikli mil, çıkış torku 186/297 N·m.

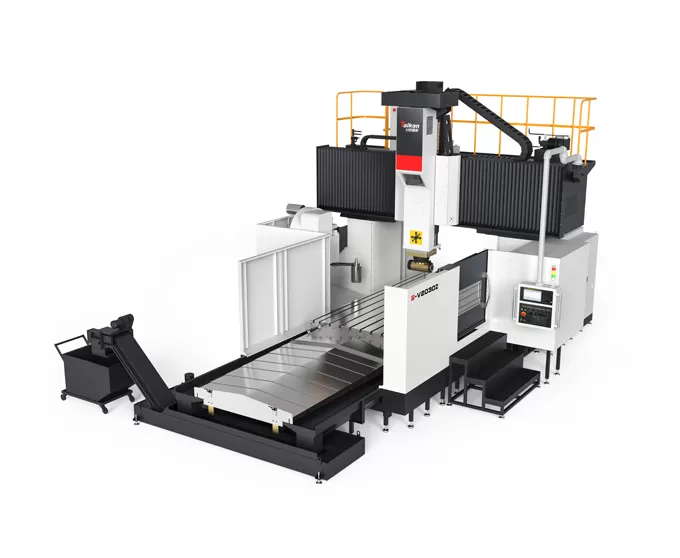

2. G-V2030Z, G-V2040Z, G-V2050Z, G-V2060Z modelleri – Opsiyonel otomatik dik açılı freze başlığı, Y ekseni hareketi 3200 mm.

3. G-R2030B, G-R2040B, G-R2050B, G-R2060B modelleri – Opsiyonel Z ekseni kare ram (Z = 1000 mm, makine yüksekliği 5600 mm; Z = 1250 mm, makine yüksekliği 6300 mm).

4. G-R2030Z, G-R2040Z, G-R2050Z, G-R2060Z modelleri – Opsiyonel Z ekseni kare ram + otomatik dik açılı freze başlığı (Y ekseni hareketi 3200 mm; Z = 1000 mm, makine yüksekliği 5600 mm; Z = 1250 mm, makine yüksekliği 6300 mm).

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Ürün güncellemeleri veya iyileştirmeleri nedeniyle özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
