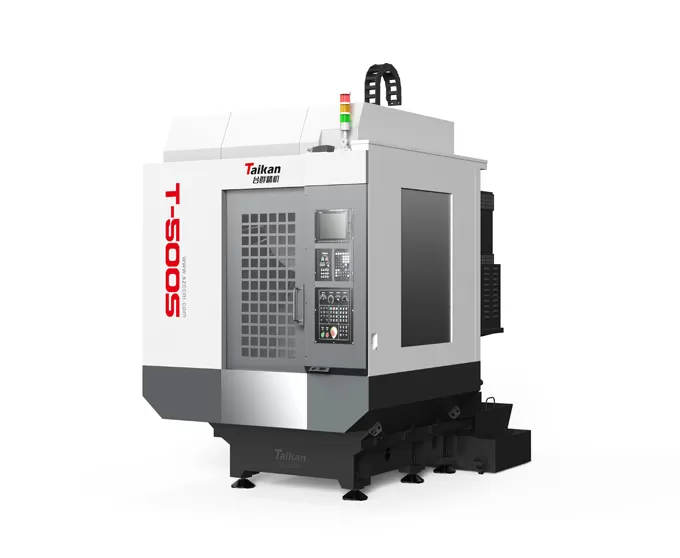

Name: HT-500S Yüksek Hızlı ve Yüksek Verimli Jant Göbeği İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

T-500S yüksek hızlı ve yüksek verimli tekerlek göbeği işleme merkezinin karakteristiği

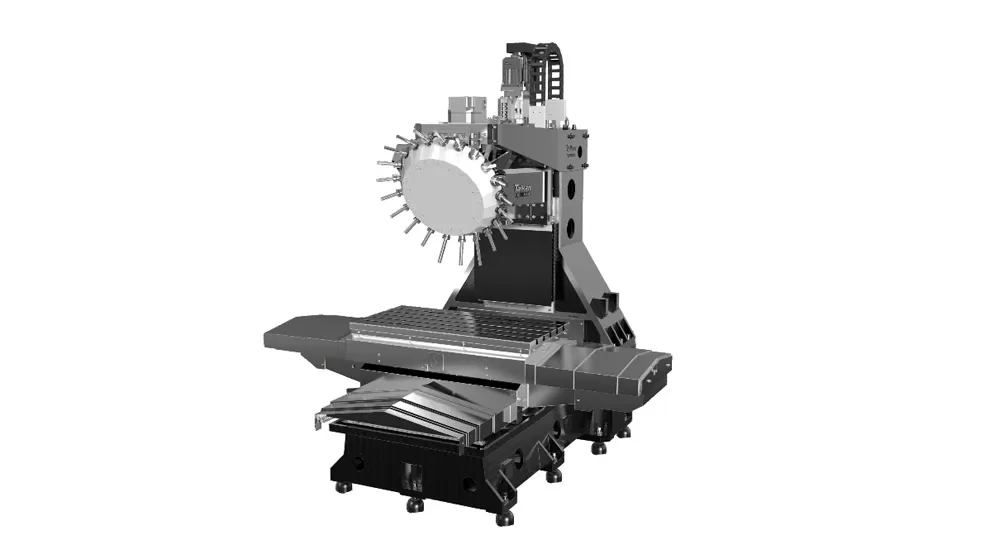

Taban yapısı

Temel yapı, dijital analiz ve hassas mühendislik ile tasarlanmıştır, altı noktalı desteğe sahip büyük boy bir açıklığa sahiptir, makinenin sertliğini ve titreşim direncini etkili bir şekilde arttırır, işleme işlemi sırasında yüksek stabilite ve doğruluk sağlanması.

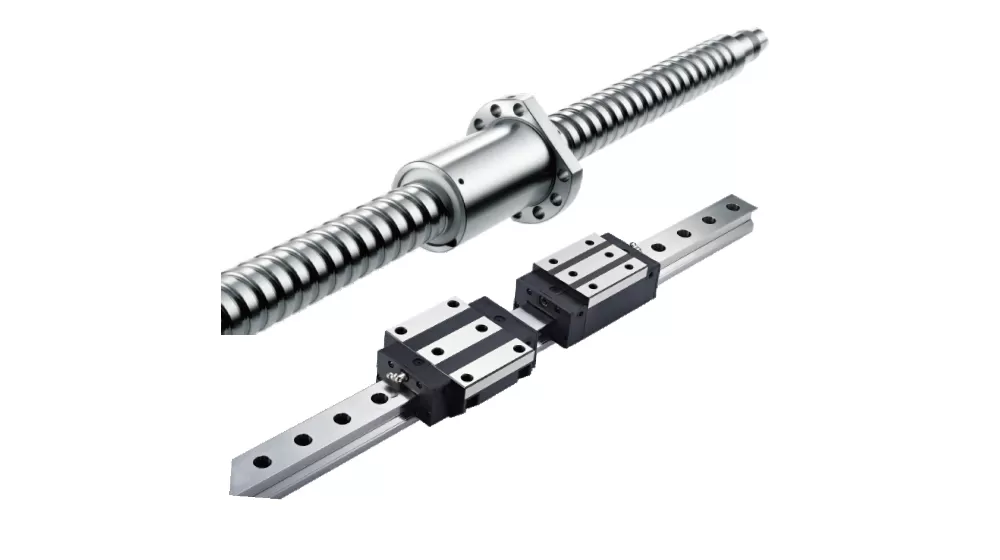

X, Y, Z eksenleri

Her üç eksen hassas bilyalı vidalarla donatılmıştır ve kılavuz raylar yüksek hassasiyetli lineer kılavuzlar kullanır ve üstün işleme doğruluğu ve güvenilirliği için düzgün çalışma ve hassas konumlandırma sağlar.

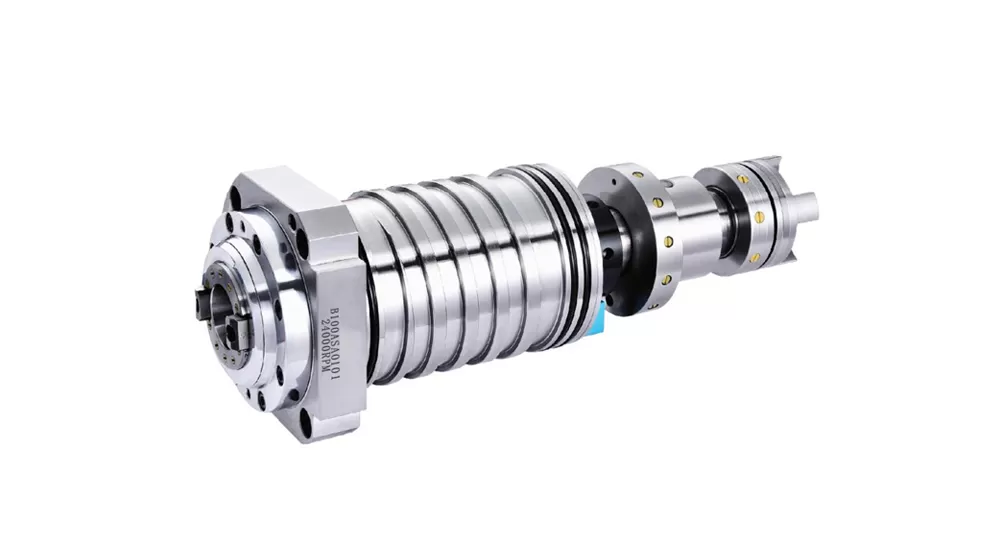

Doğrudan tahrik mili

Mil, doğrudan tahrikli bir iletim sistemine sahiptir, yüksek hızda dokunarak hataları azaltır ve yüksek hızlı işlemede yüksek çıkış gücü ile mükemmel performans sağlar.
Yüksek hızlı mil hızlı bir şekilde yanıt verir ve mil ömrünü önemli ölçüde uzatan seramik bilyalı rulmanlar ile donatılmıştır.
Hassas dereceli mil, yüksek hassasiyetli ve yüksek hızlı işleme taleplerini karşılayan maksimum 20,000 rpm'ye kadar hıza sahip standarttır.

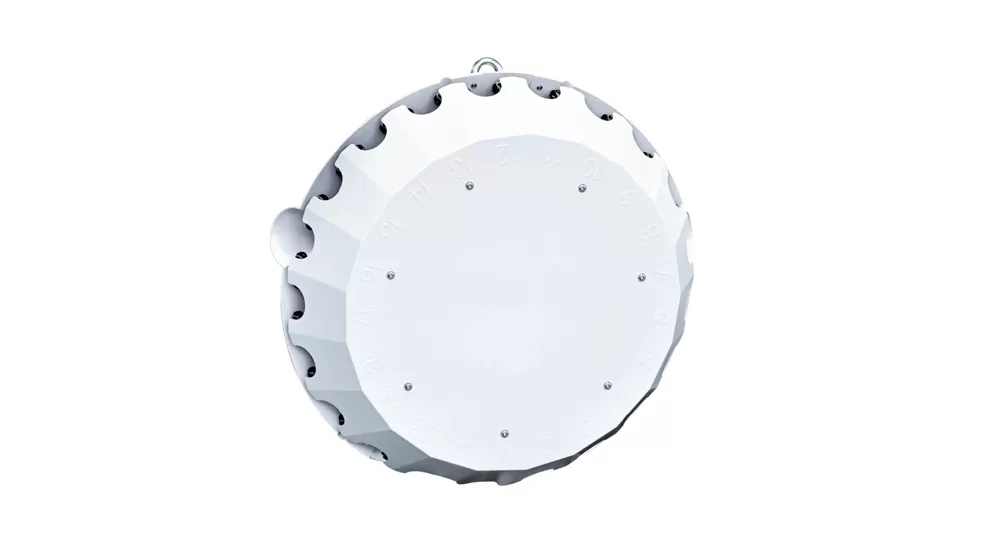

Yüksek hızlı Servo takım değiştirici

Optimize edilmiş PLC takım değiştirici sistemi, hızlı ve istikrarlı bir takım değiştirme işlemi sağlar, takım değiştirme süresini ve işleme dışı süreyi önemli ölçüde azaltır, böylece genel işleme verimliliğini artırır.

Z ekseni, sertliği arttırmak ve ivmeyi önemli ölçüde artırmak, boşta kalma süresini azaltmak ve işleme verimliliğini ve makine yanıtını arttırmak için optimizasyonla tasarlanmıştır.

T-500S yüksek hızlı ve yüksek verimli tekerlek göbeği işleme merkezinin uygulanması

Takım tezgahı, orta ve küçük boyutlu kutu şeklindeki bileşenler, plakalar, diskler, valfler, muhafazalar gibi karmaşık parçaların çok çeşitli, küçük ölçekli işlenmesi için uygundur. Ve kalıplar. Hassas parçalar, 5G ürünleri, donanım, otomotiv parçaları ve tıbbi cihazlar gibi sektörlerde yaygın olarak kullanılmaktadır.

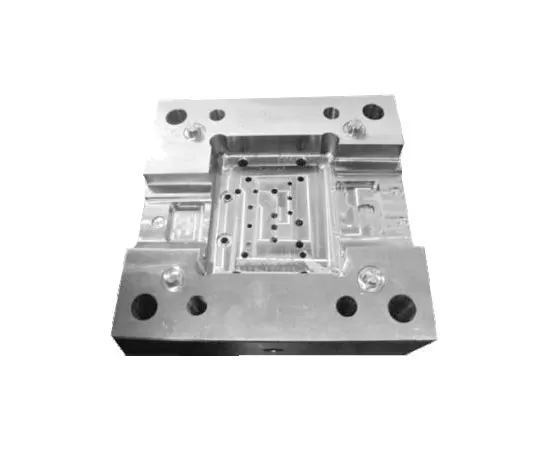

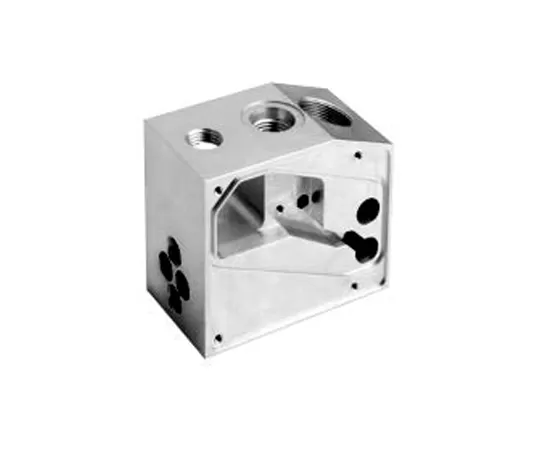

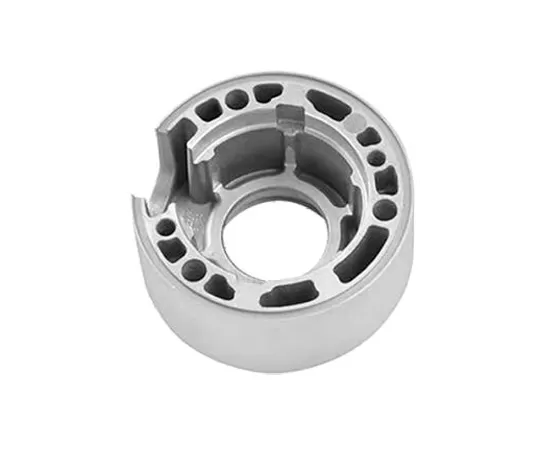

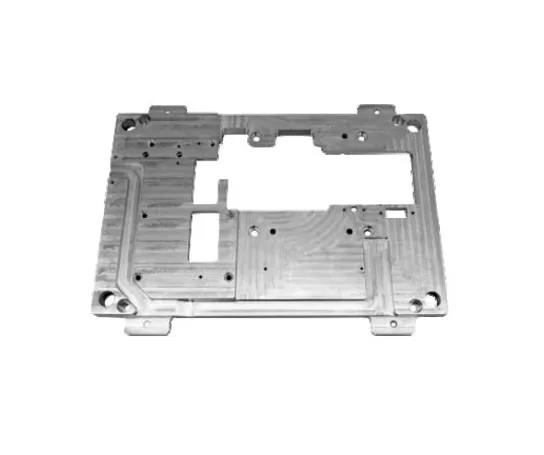

Iş parçası örneği 1

Iş parçası örneği 2

Iş parçası örneği 3

Iş parçası örneği 4

HT-500S Yüksek Hızlı ve Yüksek Verimli Tekerlek Göbeği İşleme Merkezi Özellikleri

Item			Unit	HT-500S	Notlar
Hareket	Tabla hareketi (X ekseni)		mm	500
	Eyer hareketi (Y ekseni)		mm	400
	Fener mili hareketi (Z ekseni)		mm	320
	Fener mili burnundan tabla yüzeyine mesafe		mm	180-500
	Fener mili merkezinden kolon kılavuz yüzeyine mesafe		mm	445
Tabla	Tabla boyutu		mm	620*400
	Maks. yük		kg	250
	T-kanal (kanal sayısı - kanal genişliği * aralık)		mm	3-14*120
İş mili	Motor gücü (anma/kısa süreli)		kW	3.7/5.5
	Motor torku (anma/kısa süreli)		N.m	14.1/21
	İş mili motor hızı		rpm	20-24000
	İş mili konikliği		/	BT30
Hız	Kesme ilerleme hız aralığı		mm/dak	1-15000
Hız	X/Y/Z ekseni hızlı ilerleme hızı		m/dak	48/48/48
Doğruluk	Konumlandırma doğruluğu (X/Y/Z)		mm	0.006	GB/T 18400.4 (Tam strok)
Doğruluk	Tekrarlanabilirlik (X/Y/Z)		mm	0.004	GB/T 18400.4 (Tam strok)
Takım magazini	Takım depolama kapasitesi		pcs	21
	Maks. takım ağırlığı		kg	3
	Maks. takım uzunluğu		mm	300
	Maks. takım çapı (tam dolu / bitişik boş)		mm	Ф60/Ф80
Diğer	CNC sistemi			Mitsubishi M80VA
	Hava kaynağı	Flow	L/dak	≥200 (ANR)
	Hava kaynağı	Hava basıncı	MPa	0.6-0.8
	Ekipman kapasitesi		kVA	15
	Maks. soğutma sıvısı tankı kapasitesi		L	145
	Makine boyutu		mm	166024802330	XYZ eksenine karşılık gelen
	Ağırlık (yaklaşık)		kg	2800

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Özellikler ve ayrıntılar ürün yükseltmeleri veya iyileştirmeleri nedeniyle değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
