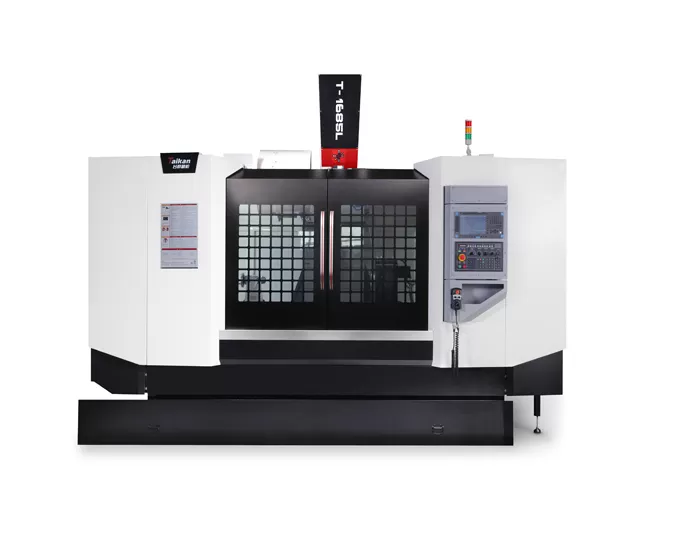

HT-1685L Yüksek Hızlı ve Yüksek Hassasiyetli Dik İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

1650

Kızak hareketi (Y ekseni)

mm

850

İş mili kafası hareketi (Z ekseni)

mm

850

İş mili burnu ile tabla yüzeyi arasındaki mesafe

mm

120～970

İş mili merkezi ile kolon kılavuz yüzeyi arasındaki mesafe

mm

900

Tabla

Tabla boyutu

mm

1700*850

Maks. yük (dengeli yük)

kg

1600

T-kanalı (kanal sayısı - kanal genişliği * aralık)

mm

5-18*125+2-18*100

İş mili

Motor gücü (nominal/kısa süreli)

kW

15/18.5

Motor torku (nominal/kısa süreli)

N.m

143/191

Devir aralığı

dev/dak

50～6000（kayış）

İş mili çapı

mm

Φ190

İş mili koniği

/

BT50

Tirfon özellikleri

/

P50T-I（MAS403）

Hız

Kesme ilerleme hızı aralığı

mm/dak

24

X/Y/Z eksen hızlı ilerleme hızı

m/dak

15

Takım magazini

Takım kapasitesi

mm

300

Maks. takım ağırlığı

mm

Φ105/Φ210

Maks. takım uzunluğu

pcs

1-10000

Maks. takım çapı (tam / boş komşu)

kg

24/24/15

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.015

GB/T18400.4 (Tam hareket)

Tekrarlanabilirlik (X/Y/Z)

mm

0.008

Diğerleri

Z ekseni karşı ağırlığı

Karşı ağırlık

CNC sistemi

/

FANUC 0i-MF Plus

Hava kaynağı

Flow

L/dak

280（ANR）

Hava basıncı

MPa

0.6~0.8

Ekipman kapasitesi

KVA

35

Soğutma sıvısı deposu kapasitesi

L

400

Makine boyutları

mm

5240×4055×3680

Talaş konveyörü pedalı ile

Ağırlık (yaklaşık)

Kg

13200
