Hassasiyetin Motoru: VMC ve Tapping Center Arasındaki Stratejik Seçim

Hassas imalat alanında, Dikey İşleme Merkezleri ve Delme-Diş Çekme Merkezleri en yaygın kullanılan ve kritik tezgahlardan ikisidir. Her ikisi de CNC makine kategorisine girse de, işlevsellik, yapı, uygulama alanları ve teknik özellikler açısından önemli farklılıklar vardır. İşletmeler için, kendi ihtiyaçlarına göre doğru işleme ekipmanını seçmek önceliklidir. Bu makale, bu iki işleme merkezinin temel özelliklerini, uygulamalarını, teknik yapılandırmalarını ve seçim stratejilerini derinlemesine inceler.

I. Temel Yapının İncelenmesi: Tasarım Felsefesi ve Teknik Uygulama

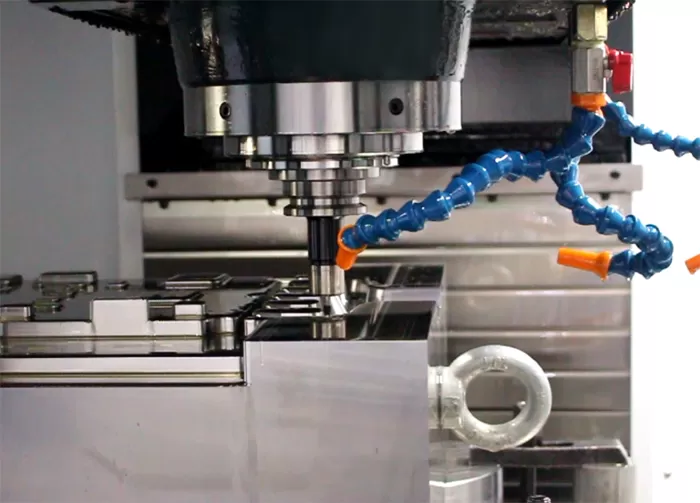

İlk ortaya çıktığından beri, theDikey İşleme Merkeziher yönlü bir şekilde konumlandırılmıştır. Tasarımı yüksek rijitlik, yüksek tork ve çok eksenli işleme yeteneklerine odaklanmıştır. Yapısal olarak, aVMC dikey işleme merkezigenellikle sağlam bir gövde ve sütun tasarımına, güçlü bir iş miline ve yüksek kapasiteli takım magazinine sahiptir, böylece ağır kesme kaba işlemeden hassas frezeleme, delik delme ve diş çekmeye kadar tüm işlemleri gerçekleştirebilir.

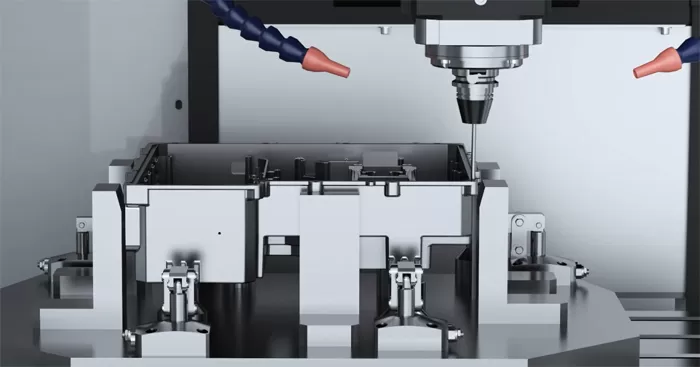

The delme ve diş çekme merkezibir 'uzmanlaşmış şampiyondur.' Geleneksel işleme merkezlerinden türetilmiş olup, 3C elektronik ve küçük hassas donanım gibi çok sayıda delikli bileşenlerin seri üretimini gerektiren endüstrilerin yüksek verimlilik ve yüksek hassasiyet ihtiyaçlarını karşılamak için özel olarak optimize edilmiştir. Tasarım odağı aşırı dinamik performanstır, hız ve verimlilik için bazı ağır kesme yeteneklerinden ödün verilmiştir.

1. İş Mili Sistemi: Güç, Tork ve Maksimum Hız

In CNC Dikey İşleme Merkezleri, iş mili, çelik, dökme demir ve titanyum alaşımları gibi işlenmesi zor malzemelerin taleplerini karşılamak için geniş bir hız aralığında önemli kesme torku ve gücü sağlamak üzere tasarlanmıştır. Tipik olarak BT40 veya daha büyük BT50 takım tutucularıyla donatılmış olan buCNC dikey makinelerrijitlik ve optimum tork iletimini sağlar.

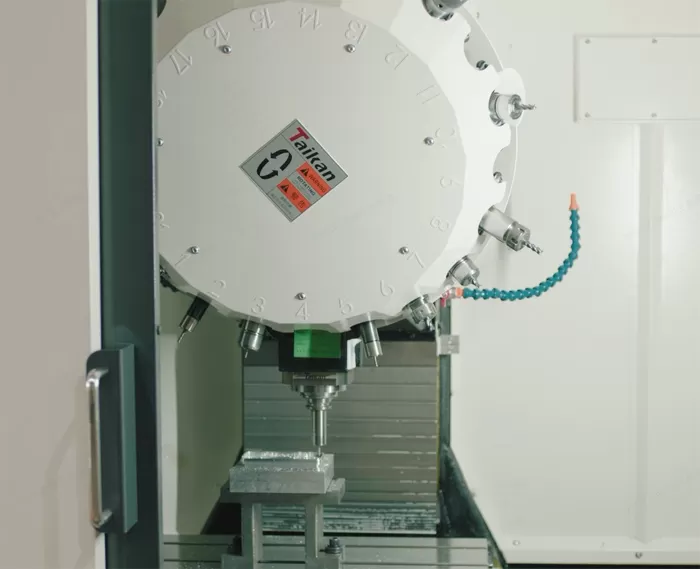

Buna karşılık, theDelme ve Diş Çekme Merkezimaksimum iş mili hızına ve hızlı başlama-durdurma tepkisine öncelik verir, küçük çaplı matkaplar, parmak frezeler ve diş çekiciler için idealdir. İş mili hızı genellikle 20.000 ila 24.000 rpm arasında değişir ve makineler tipik olarak daha hafif BT30 veya HSK-E32 takım tutucularıyla donatılmıştır, yüksek hızlarda merkezkaç kuvvetini azaltarak denge ve hızlı takım değişiklikleri sağlar.

2. Makine Yapısı: Rijitlik ve Dinamik Tepki Karşılaştırması

Dikey İşleme Merkezleri tipik olarak yüksek rijitlikli C-çerçeve veya portal tipi yapılar kullanır. Bu büyükdikey işleme merkezi parçasıler, örneğin taban ve sütun, Sonlu Eleman Analizi (FEM) ile optimize edilir ve yüksek mukavemetli dökme demir veya mineral döküm malzemeden yapılır, böylece stabilite artar.

Delme-Diş Çekme Merkezleri ise 'hız' odaklı tasarlanmıştır. Gerekli rijitliği korurken, hareketli parçaları daha yüksek hızlara ulaşmak için önemli ölçüde aerodinamik hale getirilmiş ve hafifletilmiştir. Bu 'yalın' tasarım, hızlı konumlandırma ve sürekli delik işleme olanağı sağlar, ancak ağır kesme kapasitesinin azalması pahasına.

3. Hassas Kontrol Teknolojisi: Kararlılık ve Yüksek Hızda Doğruluk

Her makine tipi için hassaslık teknolojisi, uygulamasına göre şekillendirilmiştir. Dikey İşleme Merkezlerinde, hassas kontrol, uzun süreli, ağır işleme operasyonlarında çok önemli olan termal hata telafisine odaklanır. İş mili sıcaklık kontrolü, içi boş bilya vidalı soğutma ve termal hata telafi yazılımı gibi teknolojiler, termal deformasyonu azaltmak ve uzun işleme süreleri boyunca hassaslığı korumak için entegre edilmiştir.

Buna karşılık, Delme-Diş Çekme Merkezleri yüksek hızlı operasyonlar sırasında kararlılığa vurgu yapar. Thedelme işleme merkezigenellikle yüksek çözünürlüklü enkoderler, lineer cam skalalar ve diş çekme için optimize edilmiş senkronize kontrol algoritmaları içerir, maksimum iş mili hızlarında bile delik doğruluğu ve diş kalitesini sağlar.

II. Uygulama Alanlarının Tanımlanması

Makine seçimi, nihai olarak işlenen parçaların özelliklerine bağlıdır.

Dikey İşleme Merkezleri, karmaşık parçalar ve ağır işleme için tartışmasız liderdir:

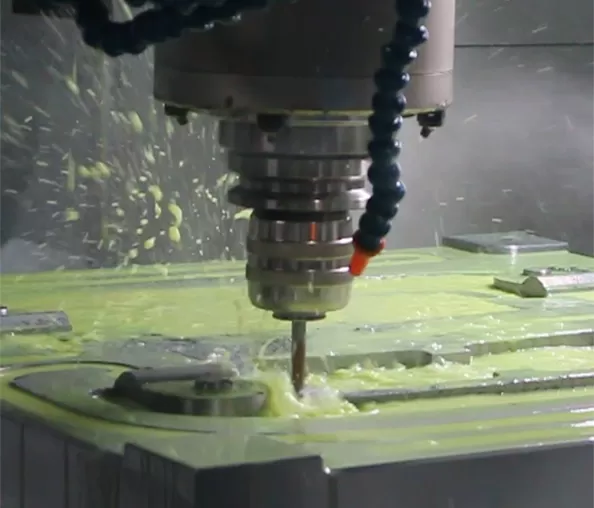

· Kalıp Üretimi: Otomotiv ve ev aletleri endüstrilerinde sıkça bulunan büyük ölçekli enjeksiyon kalıpları ve döküm kalıpları için kullanılır, burada güçlü malzeme kaldırma (kaba işleme) ve yüksek yüzey kalitesi (finisaj) gereklidir.

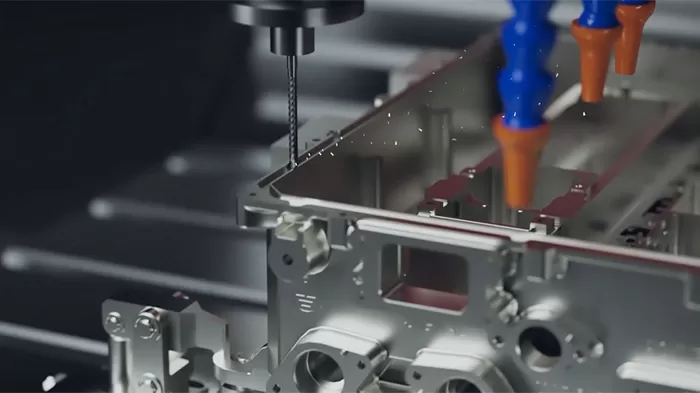

· Havacılık ve Otomotiv Kritik Bileşenleri: Motor gövdeleri, iniş takımı yapıları ve şanzıman kutusu gibi parçalar tipik olarak işlenmesi zor titanyum alaşımları, yüksek sıcaklık alaşımları veya yüksek mukavemetli çelikten yapılır. Bu parçalar yüksek rijitlik, yüksek hassasiyet ve çoklu işlem yetenekleri gerektirir.

· Genel Makine ve Enerji Ekipmanları: Pompa valf gövdeleri, hidrolik parçalar ve lazer makine çerçeveleri gibi bileşenler genellikle karmaşık boşluklar ve çok açılı delik sistemleri içerir, tek bir bağlamada çok yönlü işleme gerektirir.

Delme-Diş Çekme Merkezleri, hassas hafif kesme ve yüksek hacimli üretim için verimlilik liderleridir:

· 3C Tüketici Elektroniği: Akıllı telefon çerçeveleri, arka plakalar ve kamera montaj parçaları gibi tipik olarak alüminyum alaşımlarından yapılan parçalar, hassas delik yerleşimi, karmaşık yuvalar ve sığ boşluklar gerektirir, hızlı işleme ve tam delik konumlandırması talep eder.

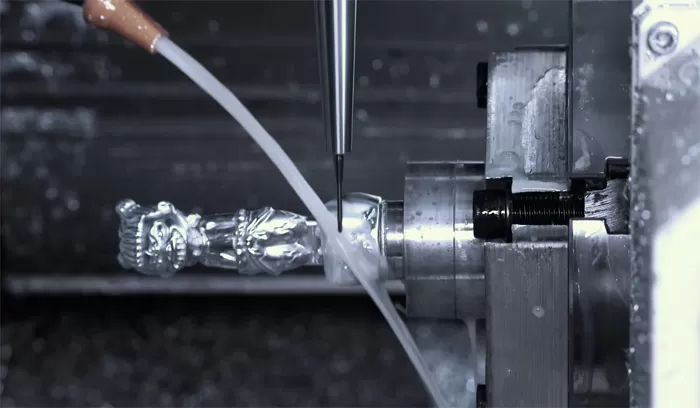

· Hassas Donanım ve Tıbbi Cihazlar: Elektronik konnektörler, sensör gövdeleri ve cerrahi aletler gibi küçük bileşenler, optimum işleme kalitesini sağlamak için son derece yüksek iş mili hızlarına ve dinamik hassasiyete ihtiyaç duyar.

· Gelişmekte Olan Isı Dağıtım Uygulamaları: Yapay zeka sunucuları ve elektrikli araçlardaki artışla birlikte, sıvı soğutma plakalarına olan talep önemli ölçüde yükseldi. Bu plakalar üzerindeki yoğun kanallar ve delik sistemleri, Delme-Diş Çekme Merkezi'nin yüksek hassasiyetli ve yüksek verimli delme ve frezeleme yetenekleri için ideal bir uygulamadır.

III. Stratejik Seçim Çerçevesi

Dikey İşleme Merkezi ve Delme-Diş Çekme Merkezi arasında seçim yaparken, şirketler aşağıdaki karar verme adımlarını izlemelidir:

1. Temel Süreç Analizi: İşlenecek temel bileşenleri inceleyin. Eğer süreç ağırlıklı olarak yüksek hacimli delme, diş çekme ve alüminyum, bakır gibi malzemelerle hafif frezeleme içeriyorsa, Delme-Diş Çekme Merkezi önemli verimlilik avantajları sağlayacaktır. İş karmaşık çok yüzeyli frezeleme, derin boşluk kaba işleme ve sert malzeme kesme içeriyorsa, Dikey İşleme Merkezi vazgeçilmez bir seçimdir.

2. Kapasite ve Esneklik Değerlendirmesi: Yüksek hacimli, standartlaştırılmış küçük parça üretimi için, Delme-Diş Çekme Merkezleri, birim zaman başına yüksek çıktıya sahip yüksek hızlı üretim hatları oluşturmak için idealdir. Küçük partili, çok çeşitli veya sıklıkla ayar gerektiren karmaşık süreçler için, Dikey İşleme Merkezi'nin çok yönlü yetenekleri daha uygun bir seçim yapar.

3. Yatırım Getirisi Hesaplaması: Başlangıçta satın alma maliyetinin ötesinde, toplam kullanım ömrü maliyetini düşünün. Delme-Diş Çekme Merkezi'nin belirli süreçlerdeki aşırı verimliliği, birim maliyetleri önemli ölçüde azaltabilir. Ancak Dikey İşleme Merkezi'nin çok yönlülüğü, ürün hatları değiştiğinde atıl makine veya yeniden yatırım ihtiyacı riskini en aza indirir.

4. Teknik Ekosistem Değerlendirmesi: Modern takım tezgahları artık bağımsız birimler değil, akıllı üretim sistemlerinin ayrılmaz bileşenleridir. Makinenin otomasyon sistemleri, çevrimiçi muayene sistemleri ve üretim yönetim yazılımı (MES) ile entegrasyon yeteneğini düşünün. Delme-Diş Çekme Merkezleri ile yüksek hızlı otomatik hatlar veya Dikey İşleme Merkezleri ile esnek üretim birimleri hedefliyor olun, gelecekteki genişlemeler ve entegrasyonlar için uyumluluğu sağlamak çok önemlidir.

Sonuç

Dikey İşleme Merkezi ve Delme-Diş Çekme Merkezi, hassas imalatta iki farklı ancak tamamlayıcı teknolojik yolu temsil eder: birincisi karmaşık zorluklarla başa çıkmak için temel taşıdır, ikincisi ise aşırı verimlilik sağlamak için bir araçtır. Üretimin otomasyona ve esnekliğe doğru ilerlediği günümüz endüstrisinde, aralarındaki temel farkları anlamak artık basit bir seçim meselesi değil, her ikisini de üretim sistemine stratejik olarak entegre etme meselesidir. Bu şekilde, şirketler esneklik, hız ve hassasiyetle sağlam bir rekabet avantajı oluşturabilir.

Taikan'da, her iki alanda da teknolojik liderlik sağlıyoruz. Üretim stratejinizin gerektirdiği spesifik yetenekleri sunmak üzere tasarlanmış yüksek performanslı VMC'lerimiz ve ultra hızlı Delme Merkezlerimizden oluşan kapsamlı ürün yelpazemizi keşfedin. Geleceğiniz için dayanıklı, verimli ve hassas bir şekilde kalibre edilmiş bir üretim çekirdeği oluşturmak için bizimle iş ortaklığı yapın.

Optimum işleme çözümünüzü keşfedin. Ziyaret edin:https://www.taikanmachine.com/ daha fazla bilgi edinmek için.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
