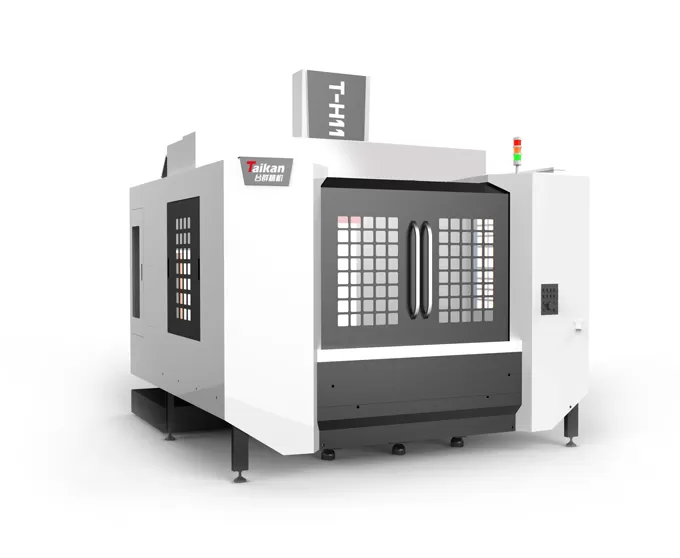

Name: HT-H11 Yatay İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

HT-H11 Yatay İşleme Merkezi Özellikleri

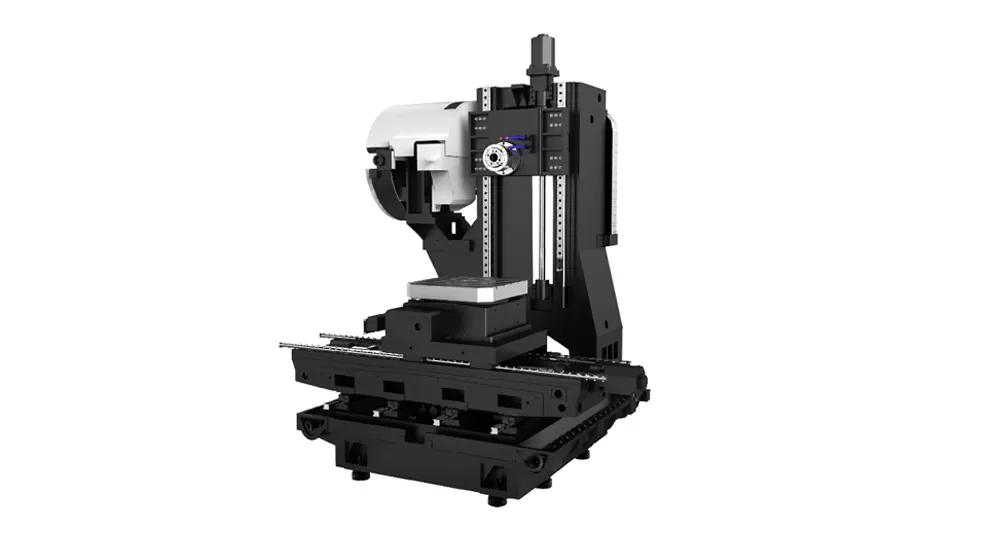

Makine yapısı

Makine çapraz bir slayt tablası ve sabit bir sütun yapısına sahiptir. Büyük boy, kararlı bir taban ve yüksek sertlikte, geniş açıklıklı bir sütun ile donatılmıştır. Anahtar bileşenler, gelişmiş dayanıklılık ve stabilite için yüksek mukavemetli dökme demir malzemelerden yapılmıştır.

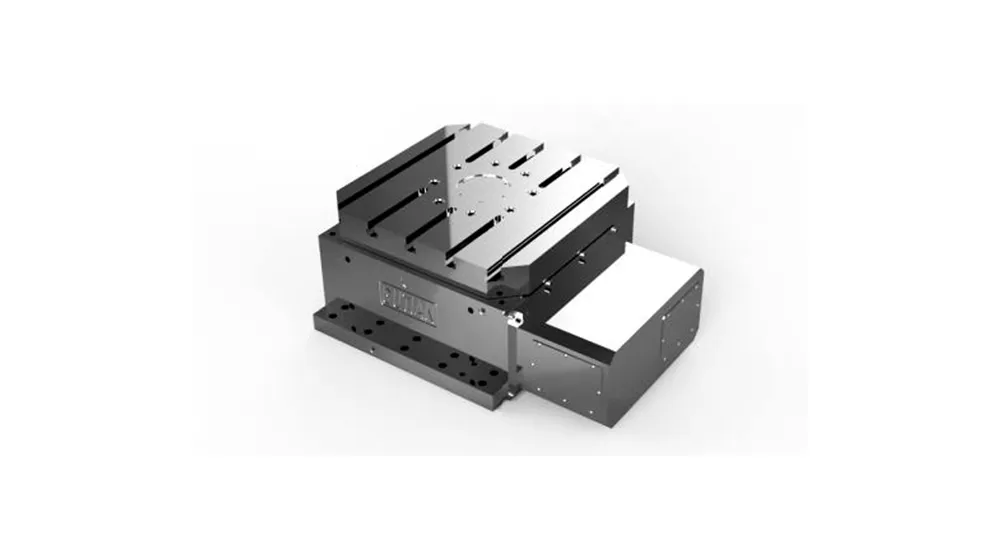

Kam tipi CNC döner tabla

Minimum indeksleme: döner tabla, minimum 0.001 ° indeksleme sunar.
Yüksek hassasiyet ve hız: kam tipi CNC döner tabla, kam yüzeyinin sabit hızda sürüş yüzeyini ve kam yüzeyi ile taret üzerindeki iğne yatağı arasındaki önceden yüklenmiş yuvarlanma temasını kullanır, yüksek hassasiyet, yüksek hız, sıfır geri tepme ve ağır yükleri işleme kabiliyeti sağlamak.

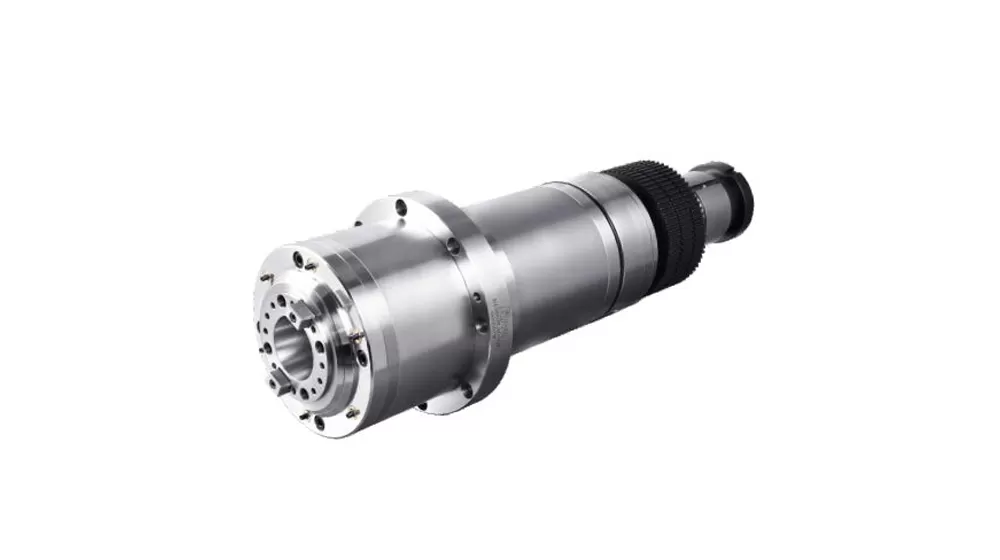

BT40-12000rpm doğrudan tahrik mili ünitesi

Yağ soğutma sistemi: İşmili termal deformasyonunu önlemek için tutarlı bir performans sağlamak için bir yağ soğutma sistemi ile donatılmıştır.
Labirent tipi burun tasarımı: soğutma sıvısı girişini önlemek, mil dayanıklılığını ve hassasiyetini arttırmak için bir hava perdesi koruma fonksiyonu ile labirent tarzı bir burun içerir.

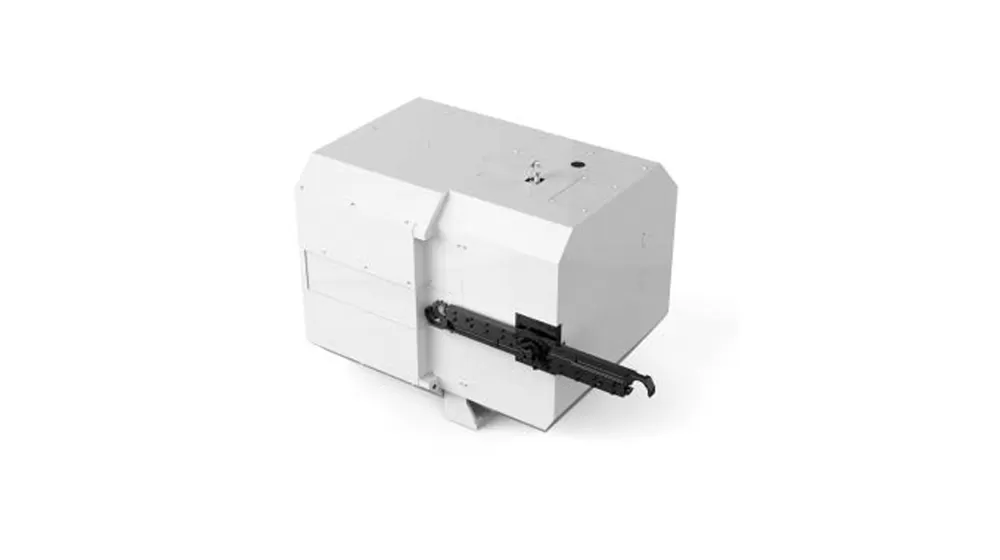

24T disk aracı dergisi

Açı enkoder kontrolü: takım değiştirme eylemini kontrol etmek için bir açı kodlayıcı kullanır, düzgün ve hassas araç değişiklikleri için istikrarlı ve güvenilir sinyaller sağlar.
Cam tahrikli mekanizma: cam tahrikli takım dergisi, ağır hizmet aletleriyle bile düzgün çalışmasını sağlayarak yüksek hassasiyetli dönüşü garanti eder.
Tamamen kapalı tasarım: tamamen kapalı yapı, demir dolgularının takım dergisine sıçramasını, aletlerin korunmasını ve işleme doğruluğunun korunmasını ve genel stabiliteyi arttırmasını önler.

BT40-12000rpm doğrudan tahrik mili ünitesi

HT-H11 Yatay İşleme Merkezi Uygulaması

Takım tezgahı, orta ve küçük boyutlu kutu şeklindeki bileşenler, plakalar, diskler, vanalar, gövdeler ve kalıplar gibi karmaşık parçaların çok çeşitli, küçük parti işlenmesi için uygundur. Hassas parçalar, 5G ürünleri, donanım, otomotiv parçaları ve tıbbi cihazlar gibi endüstrilerde yaygın olarak kullanılır.

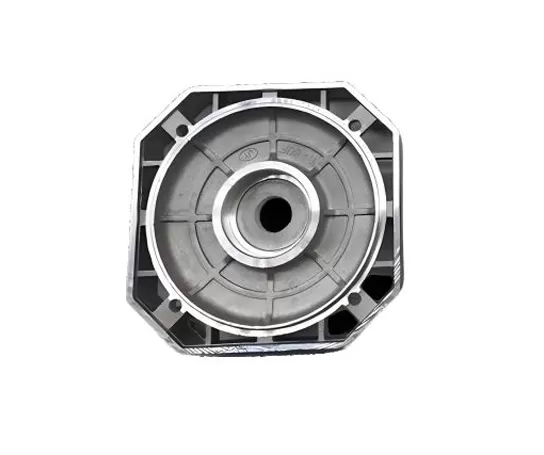

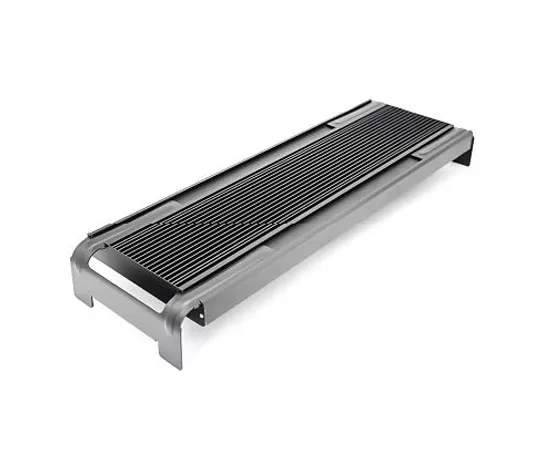

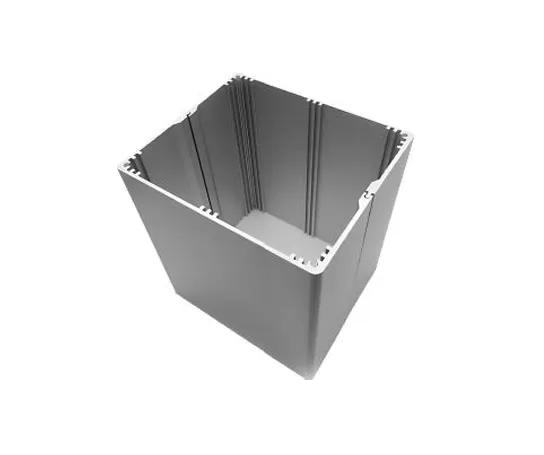

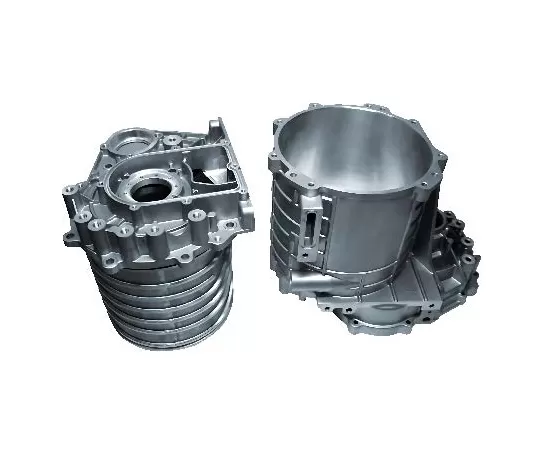

Iş parçası örneği 1

Iş parçası örneği 2

Iş parçası örneği 3

Iş parçası örneği 4

Iş parçası örneği 5

HT-H11 Yatay İşleme Merkezi Teknik Özellikleri

Name		Unit	HT-H11	Açıklamalar
Hareket	Tabla hareketi (X ekseni)	mm	1100	Sol ve sağ
	Kızak hareketi (Z ekseni)	mm	650	Ön ve arka
	Mil kafası hareketi (Y ekseni)	mm	600	Yukarı ve aşağı
	Mil ucundan tabla merkezine mesafe	mm	175～825
	Mil merkezinden tabla yüzeyine mesafe	mm	20～620
	Maks. iş parçası dönme çapı	mm	1200
	Maks. izin verilen iş parçası yüksekliği	mm	720	Çalışma yüzeyi
Tabla	Tabla boyutu	mm	500*500
	Maks. yük	Kg	500
	T kanalı (kanal sayısı - kanal genişliği * aralık)	mm	5-18*100
	Merkezleme deliği	mm	Φ100H7
	Bölme hassasiyeti	arc.sec	±15
	tekrarlama hassasiyeti	arc.sec	±8
	Kilitleme basıncı	Kg/cm2	35
	Maks. hız	rpm	40
	Min. bölme birimi	Deg(°)	0.001
Mil	Motor gücü (nominal/kısa süreli)	kw	7.5/11
	Motor torku (nominal/kısa süreli)	N.m	35.8/95.5
	Hız	r/min	12000 (Direkt bağlantı)
	Mil çapı	mm	φ150
	Takım tutucu özellikleri		BT40
	Perçin özellikleri		P40T-I（MAS403）
Hız	Kesme ilerleme hızı aralığı	mm/min	1-10000
Hız	X, Y, Z eksenleri hızlı traverse hızı	m/min	36
Doğruluk	Konumlandırma doğruluğu (X/Y/Z)	mm	0.01	GB/T 18400.4（Tam strok）
Doğruluk	Tekrarlamalı konumlandırma doğruluğu (X/Y/Z)	mm	0.007
Takım magazini	Takım magazini kapasitesi	T	24

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Ürün yükseltmeleri veya iyileştirmeleri nedeniyle teknik özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
