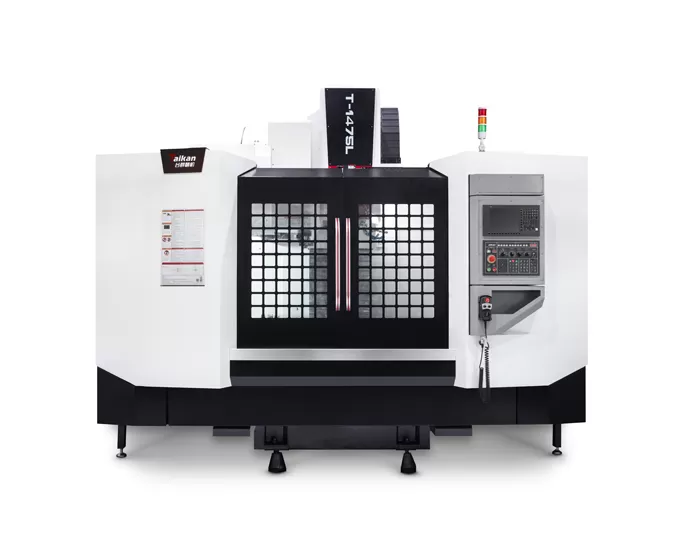

HT-1475L Yüksek Hızlı ve Yüksek Hassasiyetli Dikey İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

1400

Kızak hareketi (Y ekseni)

mm

750

Mil kafası hareketi (Z ekseni)

mm

750

Mil burnundan tabla yüzeyine mesafe

mm

120～870

Mil merkezinden kolon kılavuz yüzeyine mesafe

mm

810

Tabla

Tabla boyutu

mm

1500*750

Maks. yük (eşit yük dağılımı)

kg

1400

T-kanal (kanal sayısı - kanal genişliği * aralık)

mm

5-18*150

Mil

Motor gücü (anma/kısa süreli)

kW

15/18.5

Motor torku (anma/kısa süreli)

N.m

143/191

Hız aralığı

dev/dak

50～6000 (kayış)

Mil çapı

mm

Φ190

Mil koniği

/

BT50

Perçin özellikleri

/

P50T-I（MAS403）

Hız

Kesme ilerleme hızı aralığı

mm/dak

24

X/Y/Z ekseni hızlı hareket hızı

m/dak

15

Takım magazini

Takım kapasitesi

mm

300

Maks. takım ağırlığı

mm

Φ105/Φ210

Maks. takım uzunluğu

pcs

1-10000

Maks. takım çapı (tam / yan boş)

kg

24/24/15

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.015

GB/T18400.4 (Tam hareket)

Tekrarlanabilirlik (X/Y/Z)

mm

0.008

Diğer

Z ekseni karşı ağırlık

Karşı ağırlık

CNC sistemi

/

FANUC 0i-MF Plus

Hava kaynağı

Flow

L/dak

280 (ANR)

Hava basıncı

MPa

0.6~0.8

Ekipman kapasitesi

KVA

35

Soğutma sıvısı tankı kapasitesi

L

400

Makine boyutları

mm

5050×3680×3440

Talaş konveyör pedalı ile

Ağırlık (yaklaşık)

Kg

11400
