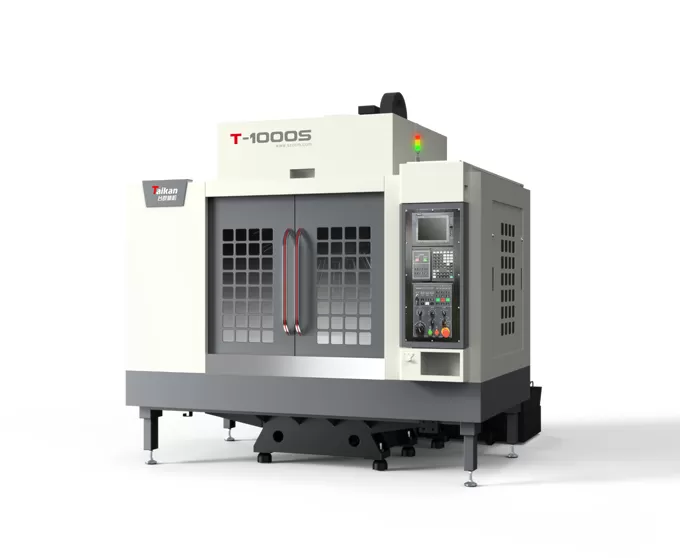

HT-1000S Yüksek Hızlı ve Yüksek Verimli Tekerlek Göbeği İşleme Merkezi

Strok

Tabla stroku (X ekseni)

mm

1000

Araba stroku (Y ekseni)

mm

500

Kafa ünitesi stroku (Z ekseni)

mm

450

Mil ucu ile tabla yüzeyi arası mesafe

mm

125～575

Mil merkezinden kolon kızak yüzeyine mesafe

mm

569

Tabla

Tabla boyutu

mm

1100*500

Maks. yük

kg

400

T-kanal (kanal sayısı - kanal genişliği * aralık)

mm

5-18*100

Mil

Motor gücü (nominal/kısa süre)

kW

3.7/5.5

Motor torku (nominal/kısa süre)

N.m

14.1/21

Mil motor devri

rpm

20-20000

Mil koniği

/

BT30

Hız

Kesme ilerleme hızı aralığı

mm/min

1-15000

X/Y/Z ekseni hızlı hareket hızı

m/min

48/48/48

Hassasiyet

Konumlandırma hassasiyeti (X/Y/Z)

mm

0.01

GB/T 18400.4 (Tam strok)

Tekrarlanabilirlik (X/Y/Z)

mm

0.006

Takım magazini

Takım depolama kapasitesi

pcs

21

Maks. takım ağırlığı

kg

3

Maks. takım uzunluğu

mm

300

Maks. takım çapı (dolu / yan boş)

mm

Ф60/Ф80

Diğer

CNC sistemi

Mitsubishi M80VB

Hava kaynağı

Flow

L/min

≥200（ANR）

Hava basıncı

MPa

0.6-0.8

Ekipman kapasitesi

kVA

15

Maks. soğutma sıvısı tankı kapasitesi

L

300

Makine boyutları

mm

2610*3000*2850

X*Y*Z eksenine karşılık gelen

Ağırlık (yaklaşık)

kg

4300
