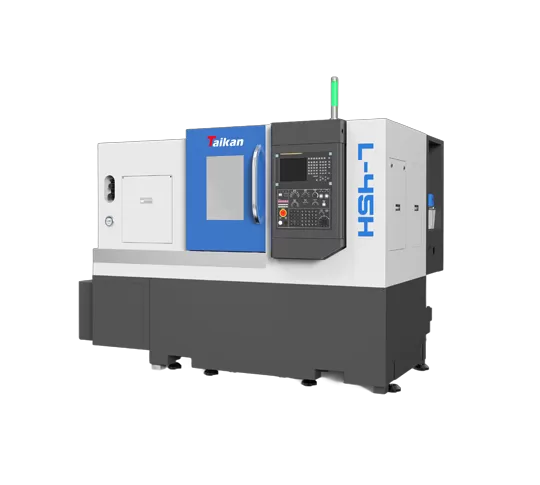

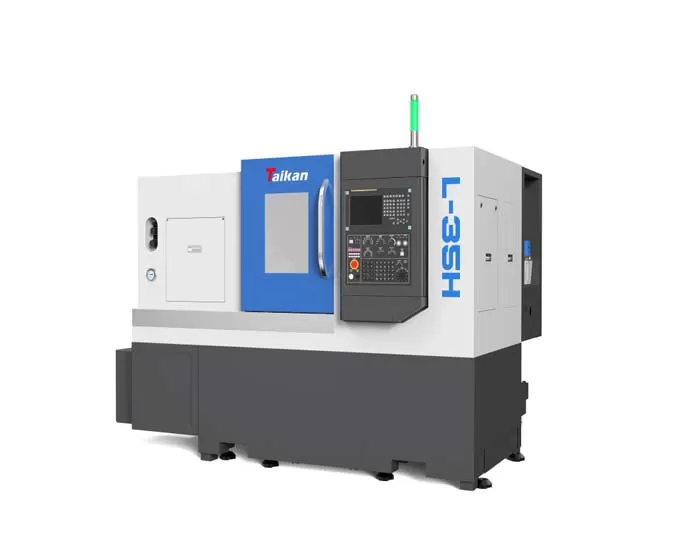

Name: HL-35H Yüksek Hassasiyetli CNC Yatay Torna
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

L-35H yüksek hassasiyetli CNC yatay torna karakteristiği

Genel olarak

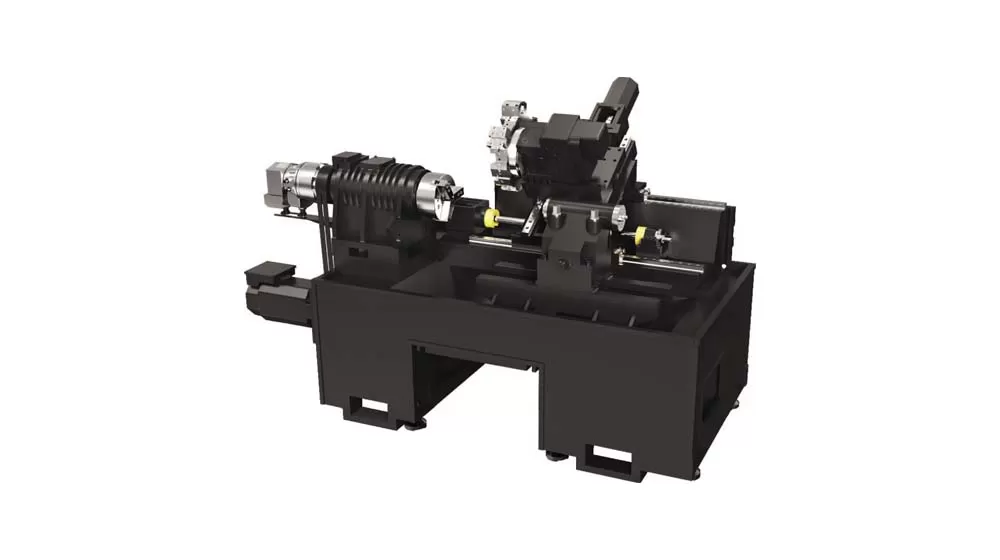

Çift koordinat iki eksenli bağlantı, yarı kapalı döngü CNC takım tezgahı. Entegre mekanik, elektrik ve hidrolik düzen.

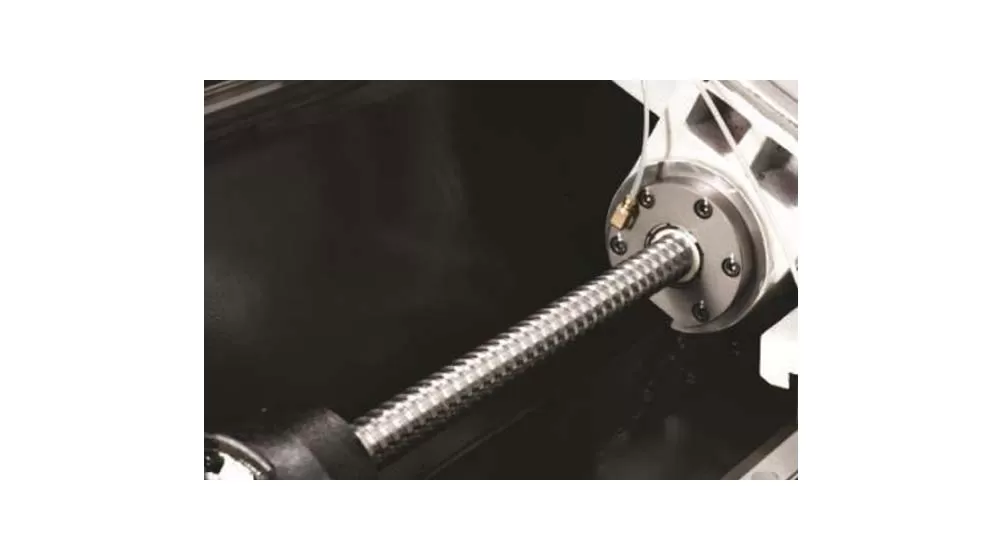

Her bir servo besleme ekseni, hızlı hareket hızı, düşük gürültü, yüksek konumlandırma doğruluğu ve tekrarlanabilirlik ile doğrudan elastik bir bağlantı ile bağlanan yüksek hızlı sessiz bir bilyalı vida kullanır;

Kılavuz rayı

Yüksek hız, düşük ısı üretimi ve yüksek konumlandırma doğruluğu avantajlarına sahip haddeleme kılavuz tasarımı ve yüksek hızlı sessiz bilyalı vida benimseyin;

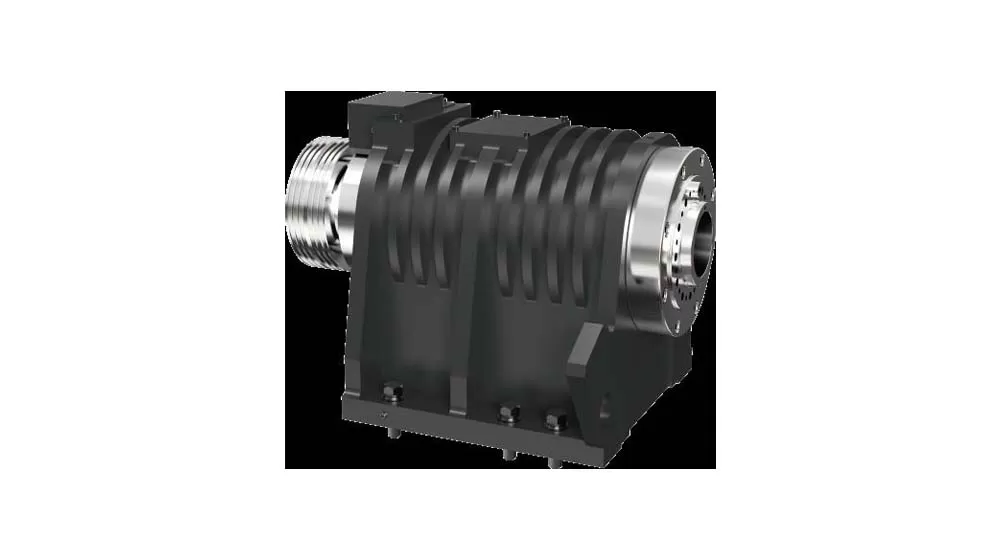

Mili

Yüksek performanslı bir servo motor tarafından tahrik edilen mil, bir kayış ile tahrik edilir ve mil hız aralığı 0-4000r/dak 'dir.

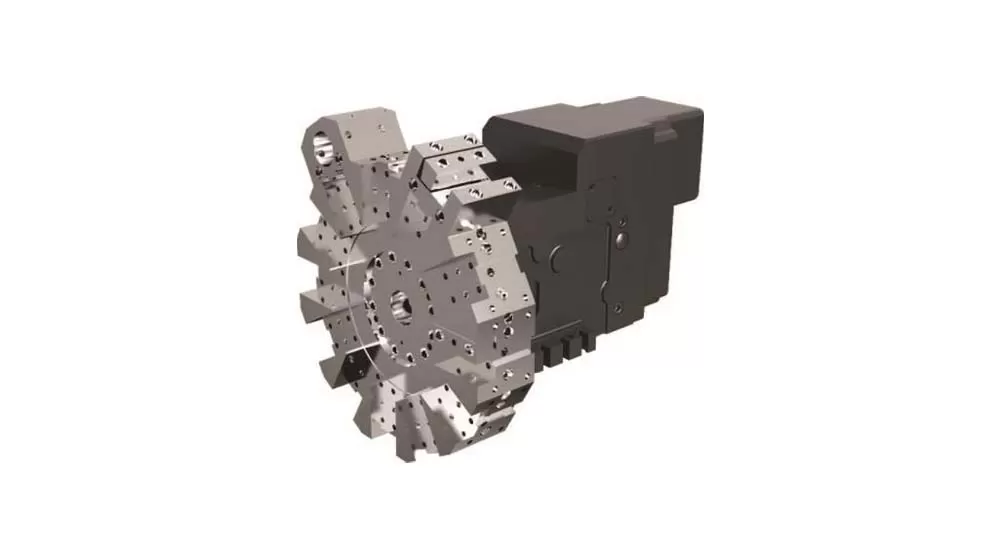

Aracı

Bu takım tezgahı, hızlı takım değiştirme hızı ve yüksek güvenilirliğe sahip servo takım taretini kullanır.

L-35H yüksek hassasiyetli CNC yatay torna uygulaması

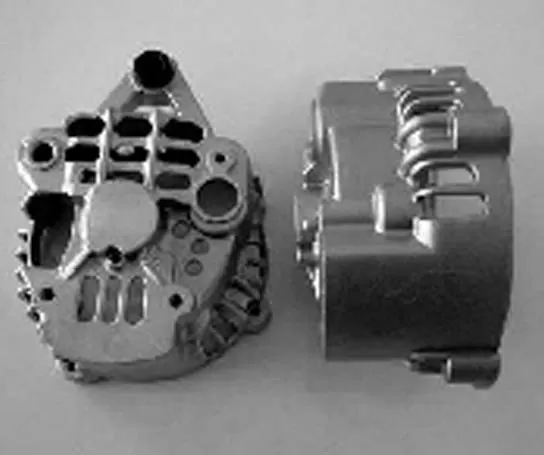

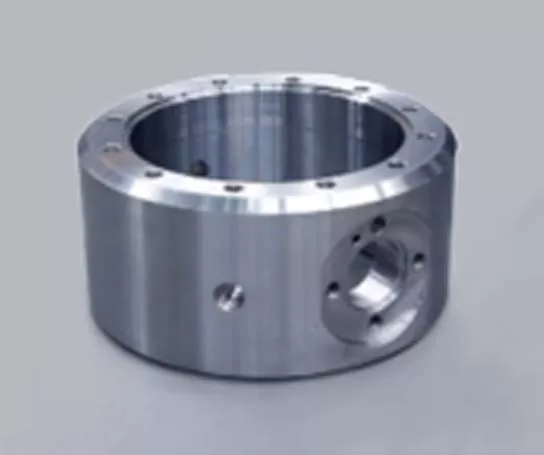

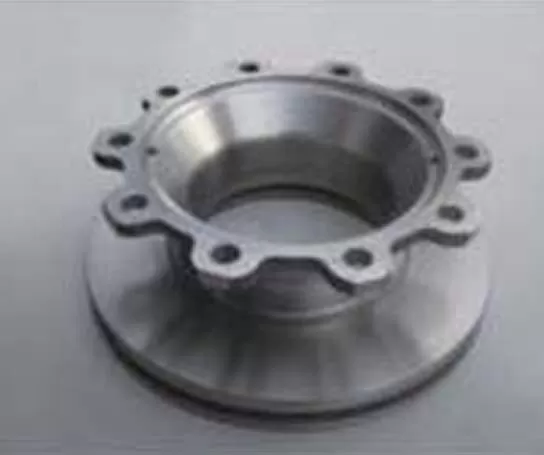

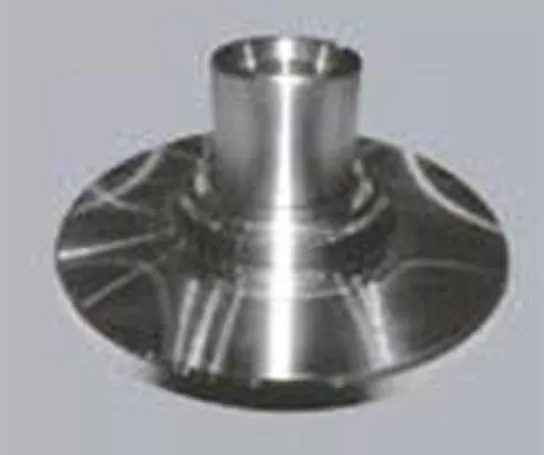

Iş parçası örneği 1

Iş parçası örneği 2

Iş parçası örneği 3

Iş parçası örneği 4

HL-35H Yüksek Hassasiyetli CNC Yatay Torna Tezgahı Teknik Özellikleri

Name		Unit	HL-35H	Açıklamalar
İşleme aralığı	Yatak üzerinde maks. salınım çapı	mm	φ520
	Maks. işleme çapı (mil/disk)	mm	φ300/φ350
	Maks. işleme uzunluğu	mm	450
	Maks. çubuk çapı	mm	φ52
Hareket	X ekseni hareketi	mm	190
	X ekseni motor gücü/tutma torku	kw/Nm	1.8/11
	Z ekseni hareketi	mm	500
	Z ekseni motor gücü/tutma torku	kw/Nm	1.8/11
İş mili	Çıkış gücü (S1/S6)	kw	11/15
	İş mili uç formu		A2-6
	İş mili devri	r/min	0-4000
	İş mili delik çapı	mm	φ63
Ayna	Hidrolik üç çeneli ayna	inch	8	İçi boş
Punta	Punta kovanı çapı/hareketi	mm	φ70/100	Opsiyonel
Punta	Punta kovanı koniklik tipi	Morse	Morse 4#	Döner punta
Hız	Hızlı ilerleme hızı (X ekseni)	m/min	30
	Hızlı ilerleme hızı (Z ekseni)	m/min	30
	Kesme ilerleme hızı	mm/min	1~8000
Taret	Takım kapasitesi	T	12
	Takım indeksleme süresi	Saniye/bit	0.5
	Takım gövde boyutu	mm	25*25
	Maks. delik işleme takımı çapı	mm	40
Doğruluk	Konumlandırma doğruluğu (X ekseni)	mm	0.006
	Konumlandırma doğruluğu (Z ekseni)	mm	0.008
	Tekrarlanabilirlik ((X ekseni)	mm	0.004
	Tekrarlanabilirlik ( (Z ekseni)	mm	0.004
Diğer	Ekipman kapasitesi	kVA	12
	Soğutma suyu tankı kapasitesi	L	150
	Makine boyutları	mm	250017001680	Manuel talaş tahliyeli soğutma suyu tankı
	Ağırlık (yaklaşık)	kg	3400

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Teknik özellikler ve detaylar, ürün yükseltmeleri veya iyileştirmeleri nedeniyle değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
