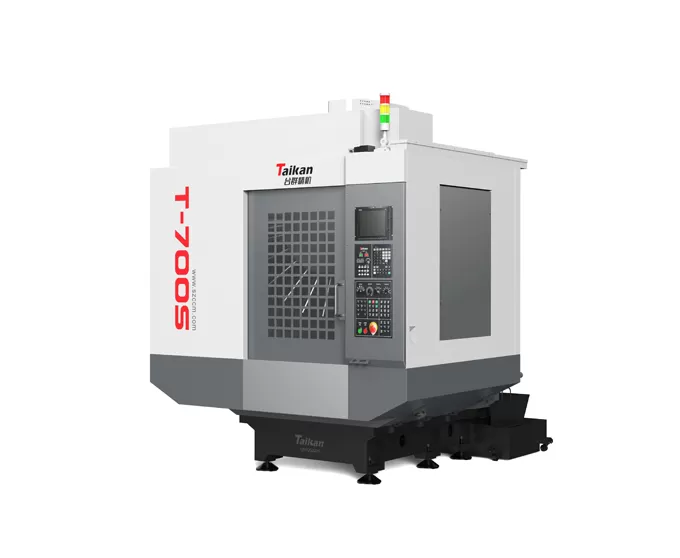

HT-700S Yüksek Hızlı ve Yüksek Verimli Tekerlek Göbeği İşleme Merkezi

Eksen Hareketleri

Tabla hareketi (X ekseni)

mm

700

Kızak hareketi (Y ekseni)

mm

400

Başlık hareketi (Z ekseni)

mm

320

Fener mili ucundan tabla yüzeyine mesafe

mm

140-460

Fener mili merkezinden kolon kızak yüzeyine mesafe

mm

445

Tabla

Tabla boyutu

mm

800*400

Maks. yük

kg

250

T-kanal (kanal sayısı - kanal genişliği * aralık)

mm

3-18*125

İş Mili

Motor gücü (nominal/kısa süreli)

kW

3.7/5.5

Motor torku (nominal/kısa süreli)

N.m

14.1/21

İş mili motor hızı

rpm

20-24000

İş mili konikliği

/

BT30

Hız

Kesme ilerleme hızı aralığı

mm/min

1-15000

X/Y/Z eksen hızlı ilerleme hızı

m/min

48/48/48

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.006

GB/T 18400.4 (Tam strok)

Tekrarlanabilirlik (X/Y/Z)

mm

0.004

Takım Magazini

Takım saklama kapasitesi

pcs

21

Maks. takım ağırlığı

kg

3

Maks. takım uzunluğu

mm

300

Maks. takım çapı (dolu/bitişik boş)

mm

Ф60/Ф80

Diğer

CNC sistemi

Mitsubishi M80VA

Hava kaynağı

Flow

L/min

≥200 (ANR)

Hava basıncı

MPa

0.6-0.8

Ekipman kapasitesi

kVA

15

Maks. soğutma sıvısı tankı kapasitesi

L

145

Makine boyutu

mm

2000*2480*2330

X*Y*Z eksenine karşılık gelen

Ağırlık (yaklaşık)

kg

2860
