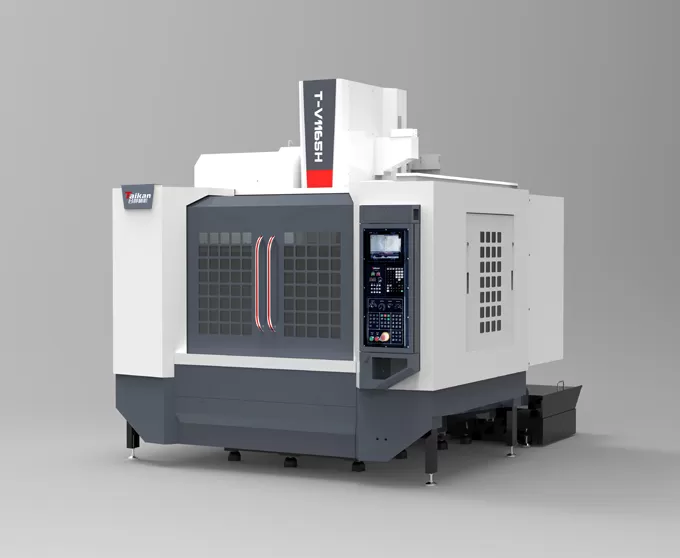

HT-V1165H Yüksek Hızlı ve Yüksek Hassasiyetli Dikey İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

1100

Kızak hareketi (Y ekseni)

mm

650

İş mili kafası hareketi (Z ekseni)

mm

600

İş mili burnundan tabla yüzeyine mesafe

mm

125～725

İş mili merkezinden kolon kılavuz yüzeyine mesafe

mm

707

Tabla

Tabla boyutu

mm

1200*600

Maks. yük (eşit yük dağılımı)

kg

800

T kanal (kanal sayısı - kanal genişliği * aralık)

mm

5-18*100

İş mili

Motor gücü (anma/kısa süre)

kW

11/15

Motor torku (anma/kısa süre)

N.m

52.5/118

Hız aralığı

dev/dk

50~12000 (Doğrudan akuplajlı)

İş mili çapı

mm

φ150

İş mili konikliği

/

BT40

Çektirme civatası özellikleri

/

P40T-I（MAS403）

Hızlar

Kesme ilerleme hızı aralığı

mm/min

1-10000

X/Y/Z ekseni hızlı ilerleme hızı

m/min

30/30/30

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.01

GB/T18400.4 (Tam strok)

Tekrarlanabilirlik (X/Y/Z)

mm

0.007

Takım magazini

Takım kapasitesi

pcs

24

Maks. takım ağırlığı

kg

7

Maks. takım uzunluğu

mm

250

Maks. takım çapı (dolu / bitişik boş)

mm

Φ75/Φ150

Diğer

CNC sistemi

/

Mitsubishi M80VB

Hava kaynağı

Flow

L/min

≥280 (ANR)

Hava basıncı

MPa

0.6~0.8

Ekipman kapasitesi

KVA

25

Soğutma sıvısı tankı kapasitesi

L

300

Makine boyutu

mm

2700*3494*2970

X*Y*Z eksenine karşılık gelen

Ağırlık (yaklaşık)

Kg

6100
