5 Eksen CNC Makinası Satın Alma Rehberi: Hassas İmalat İçin Doğru Çözüm Nasıl Seçilir?

Modern hassas imalatta, karmaşık geometriler, daha sıkı toleranslar ve daha hızlı üretim döngülerine olan talep artmaya devam ediyor. Tüketici elektroniği (3C), yeni enerjili araçlar, havacılık ve 5G iletişim ekipmanları gibi sektörler, karmaşık şekillere ve son derece yüksek hassasiyete sahip bileşenler gerektirir.

Geleneksel 3 eksenli makineler genellikle bu gereksinimleri verimli bir şekilde karşılamakta zorlanır. Bu nedenle 5 eksenli CNC işleme, üretkenliği artırmayı, kurulumları azaltmayı ve işleme hassasiyetini yükseltmeyi hedefleyen üreticiler için vazgeçilmez hale gelmiştir.

Küresel üreticiler, distribütörler ve satın alma yöneticileri için doğru 5 eksenli CNC makinesini seçmek stratejik bir yatırımdır. Bu kılavuz, 5 eksenli işlemenin nasıl çalıştığını, avantajlarını ve üretim ihtiyaçlarınız için en iyi çözümü seçerken göz önünde bulundurmanız gereken temel faktörleri incelemektedir.

Neden 5 Eksenli CNC İşleme, Karmaşık Parçalar için Endüstri Standardıdır?

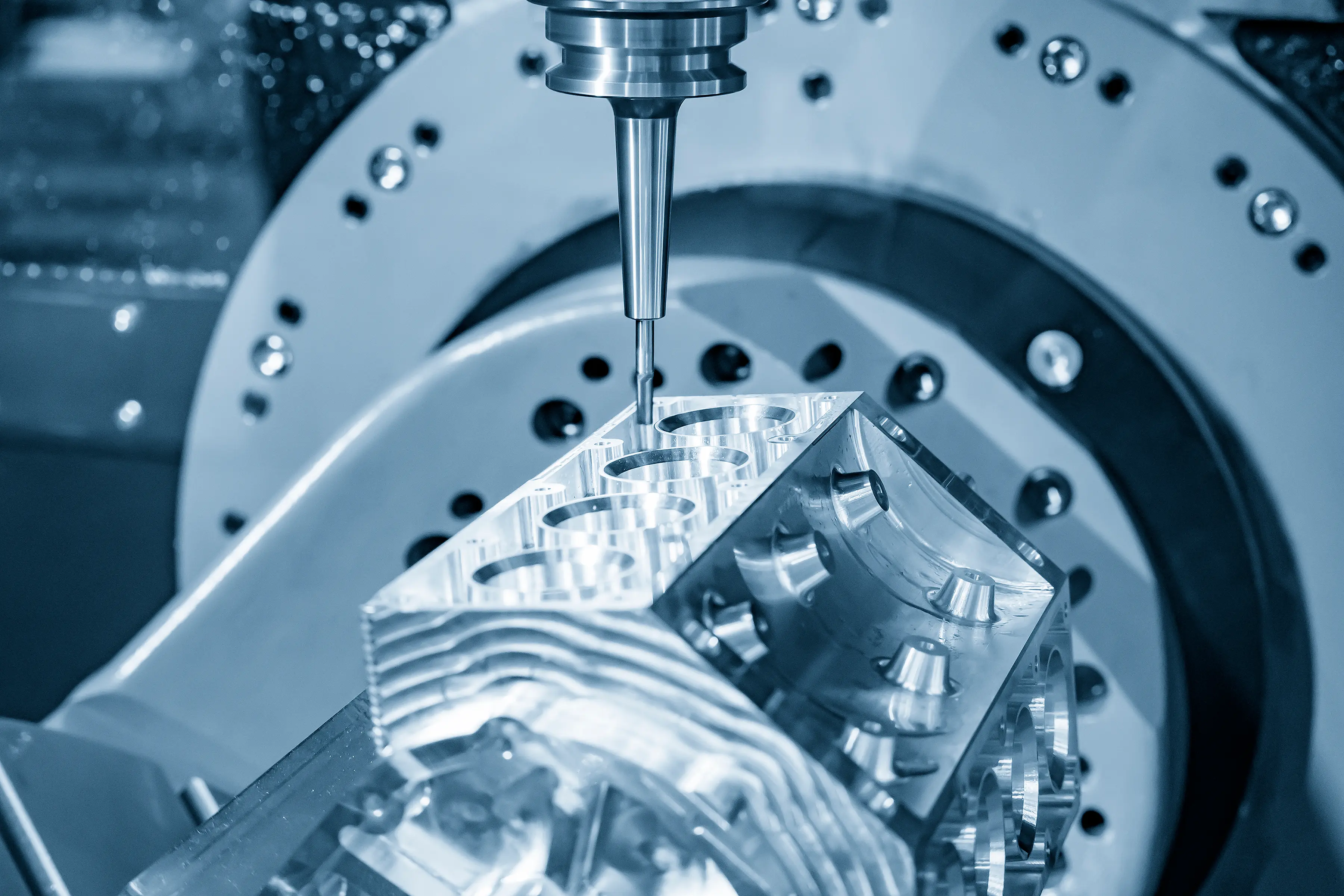

Ürün tasarımları daha karmaşık hale geldikçe, üreticilerin eğrisel yüzeylere, derin boşluklara ve çok açılı özelliklere sahip bileşenler üretmesi gerekir. Geleneksel işleme, genellikle iş parçasının farklı taraflarına ulaşmak için birden fazla kurulum gerektirir; bu da üretim süresini uzatır ve konumlandırma hatalarına neden olur. Bir5 eksenli CNC makinesibu zorluğu, kesici takımın veya iş parçasının aynı anda beş farklı eksende hareket etmesine izin vererek çözer. Bu yetenek, tek bir kurulumda neredeyse her açıdan işleme yapmayı mümkün kılar. Amerikan Makine Mühendisleri Derneği'ne (ASME) göre, çok eksenli işleme, üretim hassasiyetini önemli ölçüde artırır ve tekrarlanan parça yeniden konumlandırmadan kaynaklanan hataları azaltır. (Kaynak: ASME – 5 Eksenli İşleme Nedir?) 5 eksenli işlemeyi benimseyen üreticiler, geleneksel işleme yöntemlerine kıyasla daha fazla tasarım özgürlüğü, iyileştirilmiş üretkenlik ve daha yüksek işleme doğruluğu elde edebilir.

5 Eksenli CNC Makinelerini Anlamak

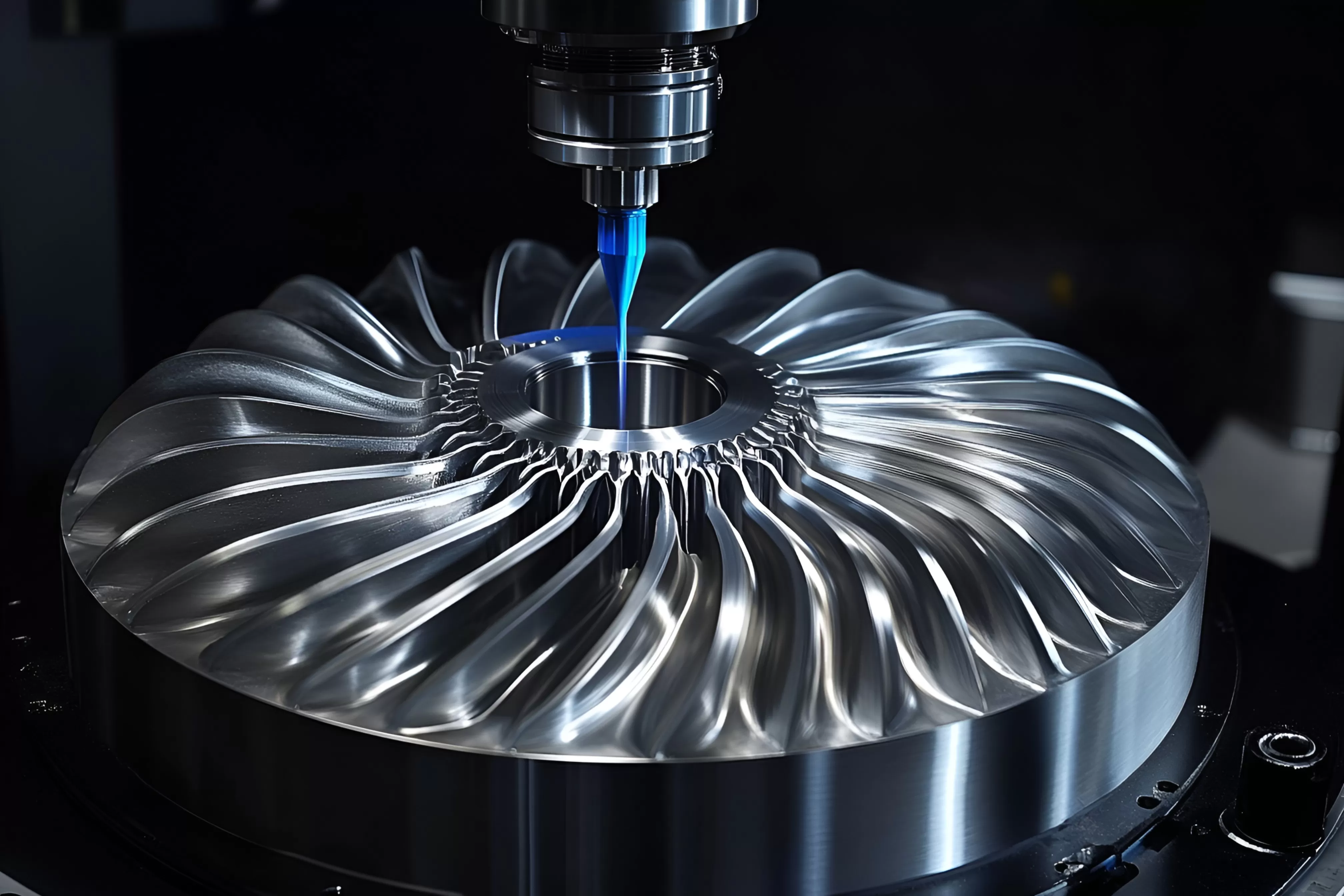

Bir5 eksenli CNC makinesibeş hareket ekseni kullanarak çalışır: üç doğrusal eksen (X, Y ve Z) ve iki dönme ekseni. Bu ek dönme hareketleri, kesici takımın iş parçasına birden fazla yönden yaklaşmasını sağlayarak karmaşık geometrilerin ve çok yüzeyli parçaların tek bir kurulumda işlenmesini mümkün kılar. Geleneksel 3 eksenli işleme ile karşılaştırıldığında, bu çok yönlü yetenek, özellikle eğrisel yüzeylere, derin boşluklara veya karmaşık açılara sahip parçalar üretirken, yeniden konumlandırma hatalarını önemli ölçüde azaltır ve işleme hassasiyetini artırır.

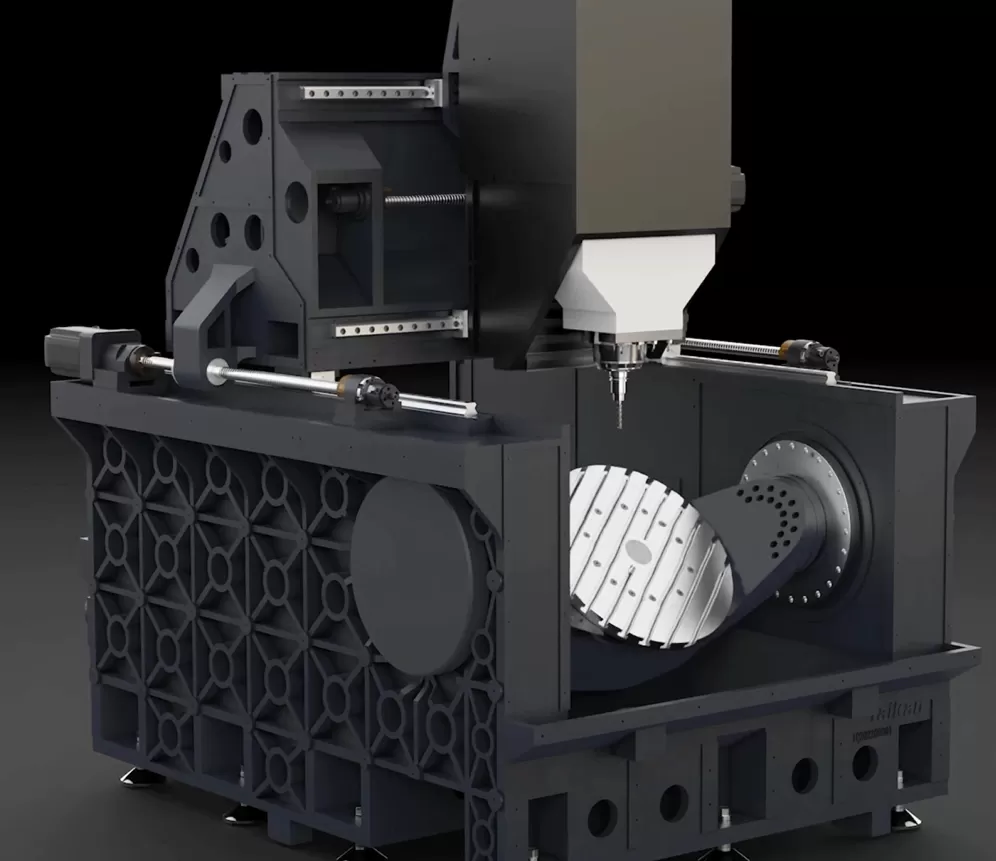

Yaygın 5 Eksenli Makine Konfigürasyonları

Farklı makine yapıları, çeşitli işleme gereksinimlerini karşılamak üzere tasarlanmıştır. En yaygın konfigürasyonlar şunlardır:

• Trunnion tipi makineler

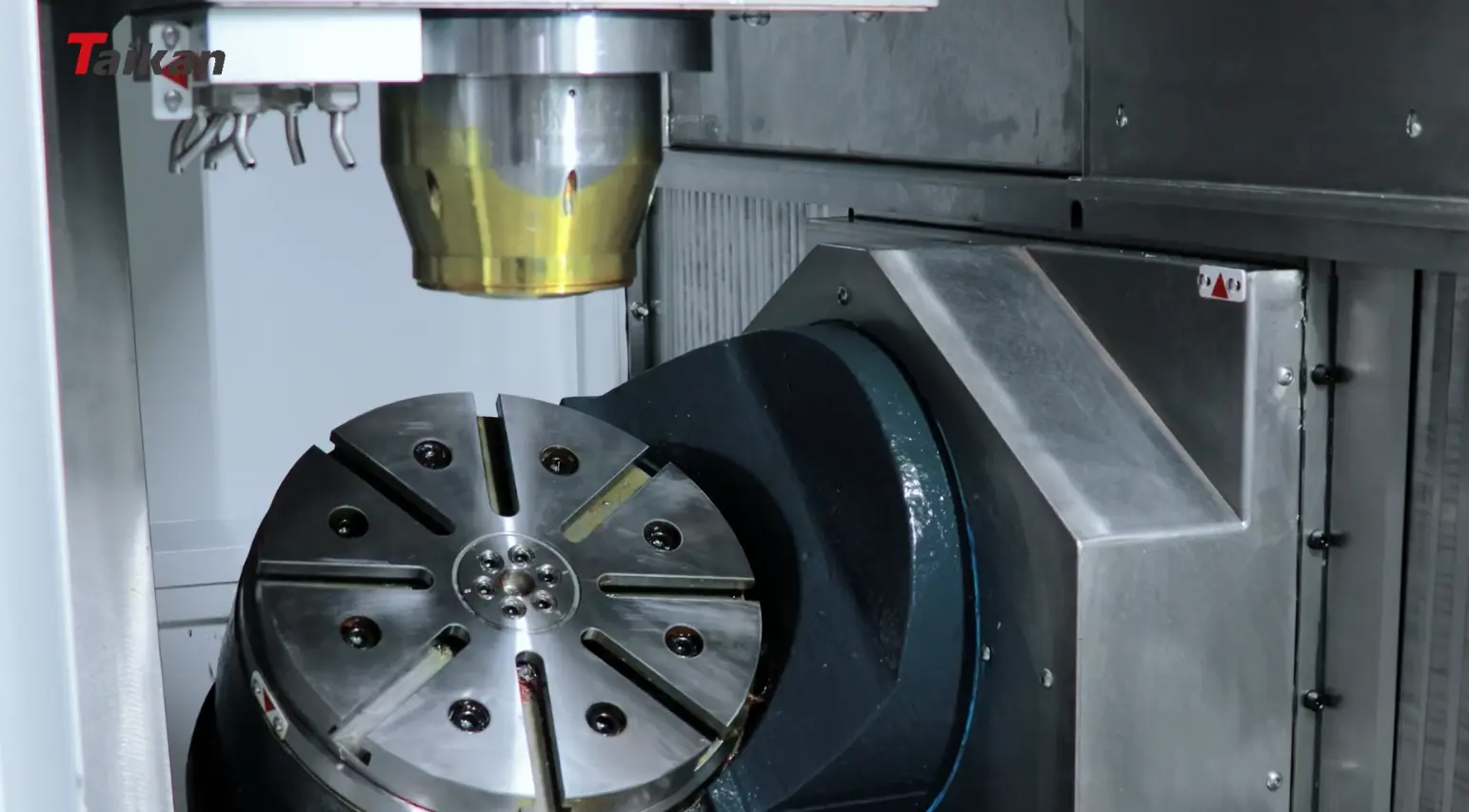

  Bu konfigürasyonda tabla döner ve eğilirken, iş mili sabit kalır. Trunnion makineleri, özellikle havacılık ve hassas kalıp imalatında olmak üzere, küçük ve orta boyutlu bileşenlerin yüksek hassasiyetli işlenmesi için yaygın olarak kullanılır.

• Döner başlıklı makineler
  Burada, dönme hareketlerini iş mili başlığı gerçekleştirir. Bu tasarım, daha büyük veya daha yüksek iş parçalarını işlerken daha fazla esneklik sağlar ve karmaşık yapısal parçalar için uygundur.

• Gantry tipi makineler


5 eksenli gantry tipi işleme merkezimükemmel rijitlik ve stabilite sağlayan bir köprü yapısına sahiptir. Otomotiv ve makine imalatı gibi endüstrilerde büyük bileşenler ve ağır hizmet işleme görevleri için yaygın olarak kullanılırlar.

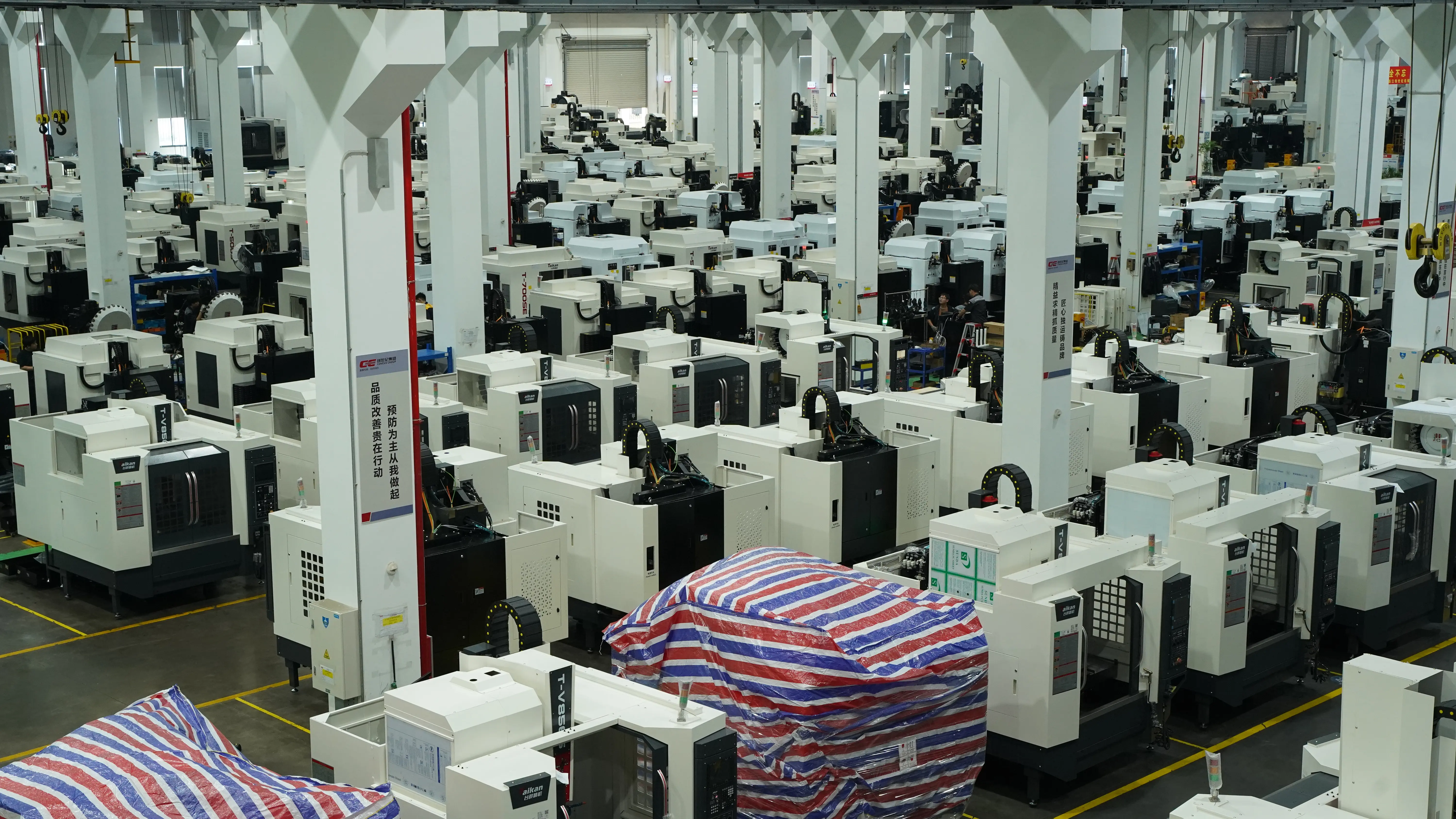

Taikan 5 Eksenli İşleme Çözümleri

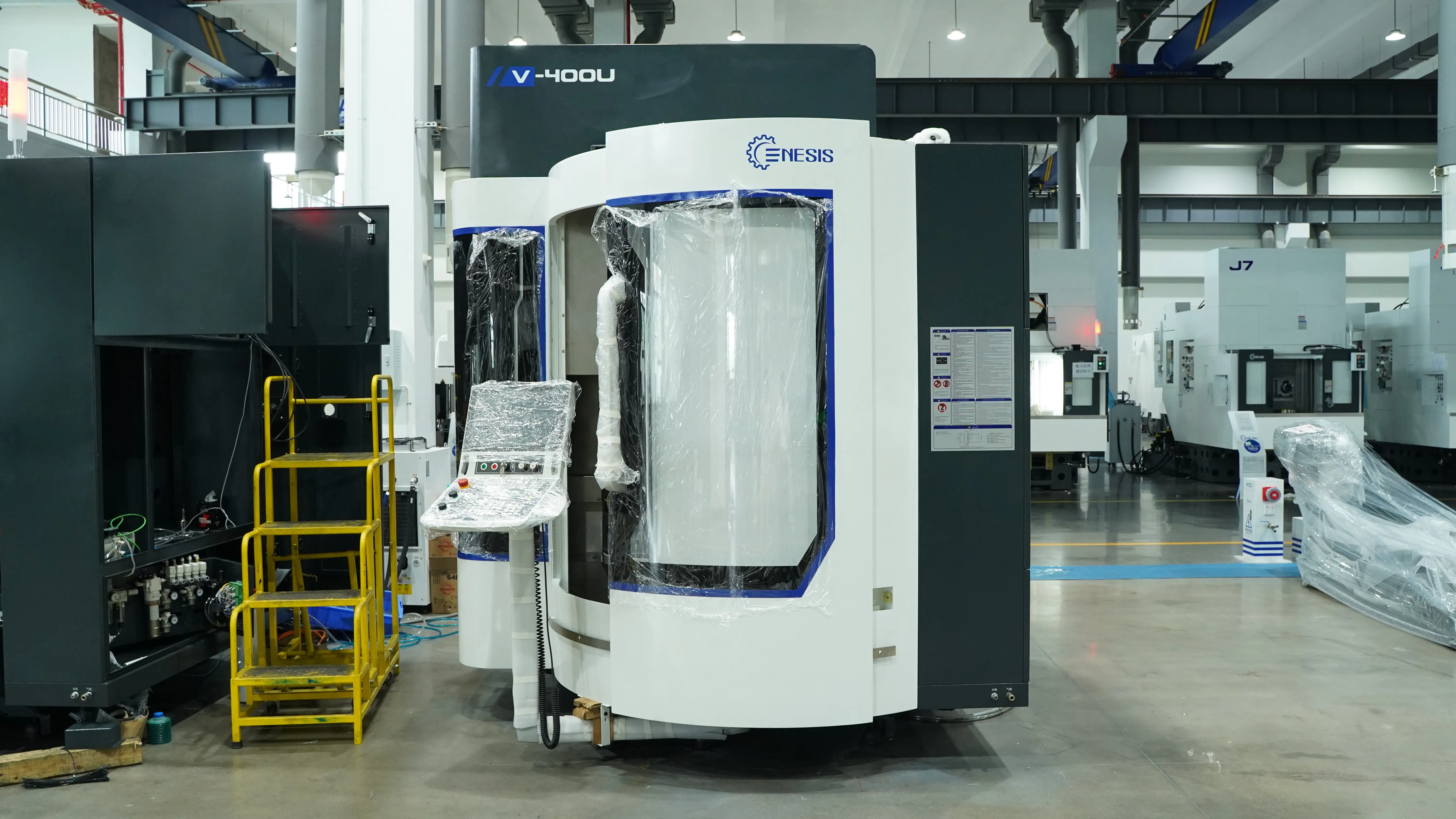

Yüksek hassasiyetli ve karmaşık parça üretimine yönelik artan talebi karşılamak için Taikan Machine, bir dizi gelişmiş 5 eksenli işleme çözümü sunar. Örneğin,5 eksenli dikey işleme merkezikarmaşık bileşenlerin yüksek hassasiyetli çok yüzeyli işlenmesi için tasarlanmıştır.

Ayrıca Taikan, FH Serisi5 Eksenli Frezeleme ve Tornalama İşleme Merkezleriile entegre frezeleme ve tornalama yetenekleri sağlayarak tek bir kurulumda birden fazla işleme sürecinin tamamlanmasına olanak tanır. Büyük ölçekli hassas üretim için Taikan, daha büyük iş parçalarının işlenmesi için gereken rijitlik ve stabiliteyi sağlayan gantry tipi 5 eksenli işleme merkezleri de sunar.

Gelişmiş CNC kontrol sistemleri ve yüksek hızlı iş mili teknolojisi ile donatılan bu makineler, zorlu endüstriyel uygulamalarda verimli ve kararlı işlemeyi desteklemek üzere tasarlanmıştır.

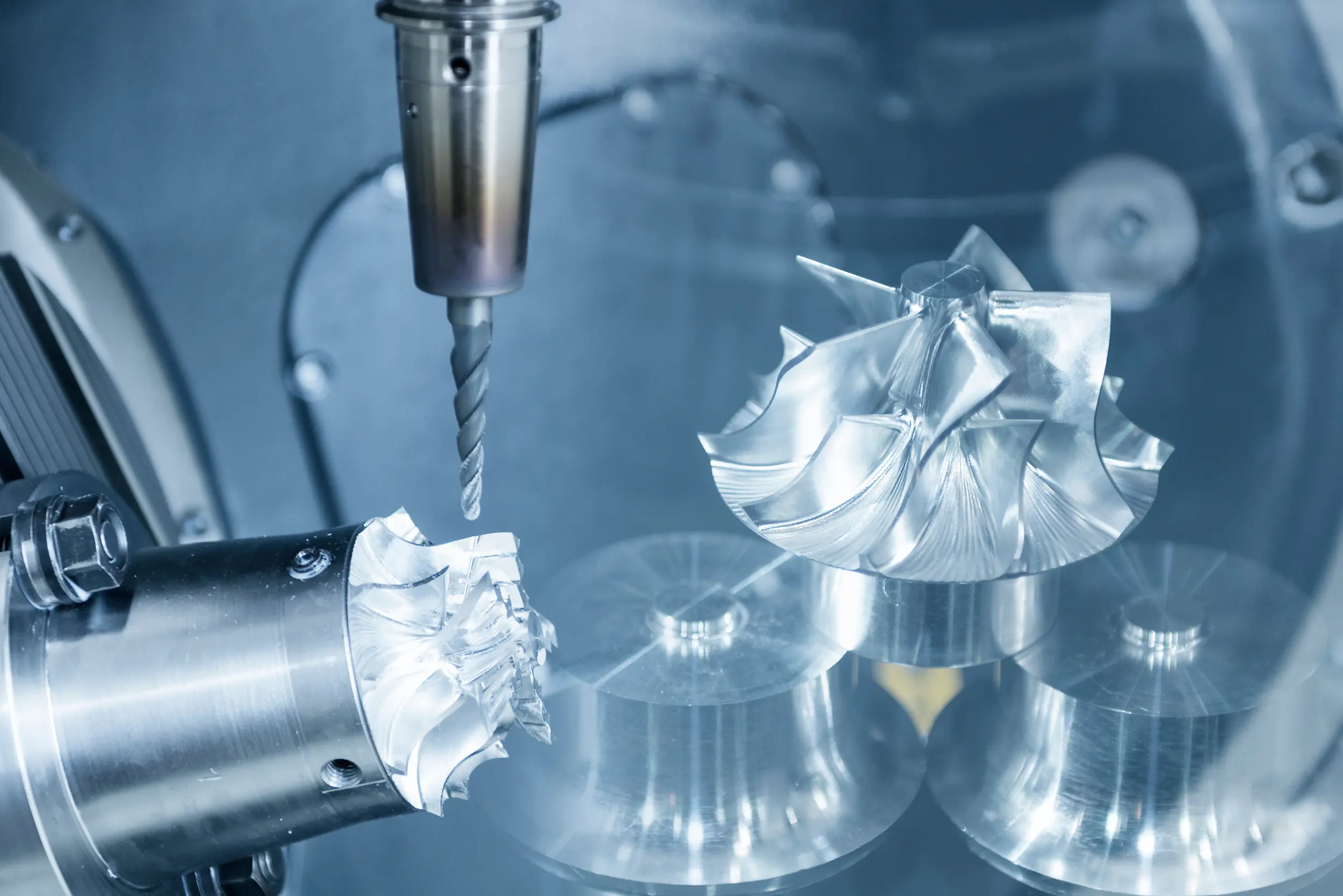

5 Eksenli İşlemenin Temel Avantajları

Bir 5 eksenli CNC makinesinin başlıca avantajı, kesici takımı beş farklı eksen boyunca hareket ettirerek karmaşık parçaları tek bir kurulumda işleyebilme yeteneğidir. Bu, yeniden konumlandırma hatalarını azaltır, işleme hassasiyetini artırır ve genel üretim verimliliğini yükseltir.

• Azaltılmış Kurulumlar

Bir iş parçasının birden fazla yüzeyine tek bir bağlama ile erişerek, 5 eksenli işleme tekrarlı yeniden konumlandırmayı ortadan kaldırır, kurulum süresini azaltır ve hassasiyeti artırır.

• İyileştirilmiş Yüzey Kalitesi

Sürekli takım yolları, parça yeniden konumlandırmadan kaynaklanan izlerin önlenmesine yardımcı olur, daha pürüzsüz ve daha tutarlı yüzey kaliteleri sağlar.

• Arttırılmış Hassasiyet

Ek dönme eksenleri, daha kısa kesici takımların kullanılmasına olanak tanıyarak takım sapmasını ve titreşimi azaltır ve daha sıkı işleme toleransları elde edilmesini sağlar.

• Artan Verimlilik

Daha az kurulum ve sürekli işleme operasyonları, üretim döngülerini kısaltır ve üretim verimliliğini artırır.

• Karmaşık Geometriler için Çok Yönlülük

5 eksenli işleme, geleneksel 3 eksenli makinelerle elde edilmesi zor veya imkansız olan alt kesimler, derin boşluklar ve çok yüzeyli yapıları üretebilir.

3 Eksen, 4 Eksen ve 5 Eksen CNC İşleme Karşılaştırması: Temel Farklar

Fabrikanız için Doğru 5 Eksenli CNC Makinesini Nasıl Seçersiniz?

Doğru5 eksenli CNC makinesiseçimi, işleme gereksinimleri, üretim hacmi ve uzun vadeli üretim hedeflerinin dengelenmesine bağlıdır.

• Parça Boyutu ve Karmaşıklığı

Üretmeyi planladığınız parçaların boyutunu, ağırlığını ve geometrik karmaşıklığını analiz ederek başlayın. Daha küçük hassas bileşenler genellikle trunnion tipi 5 eksenli makinelerden fayda görürken, daha büyük yapısal parçalar daha yüksek rijitliğe sahip gantry tipi makineler gerektirebilir.

• Gerekli Hassasiyet ve Toleranslar

Farklı endüstriler farklı işleme toleransları gerektirir. 3C elektroniği, hassas kalıplar ve havacılık bileşenleri gibi uygulamalar genellikle yüksek konumlandırma doğruluğu ve kararlı işleme performansı gerektirir.

• İş Mili Performansı

İş mili hızı, gücü ve torku, işleme kabiliyetini belirler. Yüksek hızlı iş milleri alüminyum ve hassas bileşenler için idealdir, daha sert malzemeler için ise daha yüksek tork gerekir.

• CNC Kontrol Sistemi

Güçlü 5 eksen interpolasyonu ve senkronizasyon kabiliyetine sahip güvenilir bir CNC sistemi, karmaşık işleme operasyonları sırasında düzgün takım yolları ve kararlı çok eksenli hareket sağlar.

• Makine Rijitliği ve Termal Kararlılık

Sert bir makine yapısı ve kararlı termal kontrol, uzun üretim döngüleri sırasında işleme hassasiyetinin korunması için gereklidir.

• Maliyet ve Uzun Vadeli Değer

İlk yatırıma ek olarak, üreticilerin iyileştirilmiş verimlilik, azaltılmış kurulumlar ve daha yüksek üretim çıktısı gibi uzun vadeli faydaları değerlendirmesi gerekir.

• Tedarikçi Deneyimi ve Teknik Destek

Deneyimli birÇin CNC makine üreticisiTaikan gibi, makinenin tüm kullanım ömrü boyunca profesyonel eğitim, sürekli bakım desteği ve teknik yardım sağlar.

FAQs

S: 5 eksenli CNC işleme nedir?

C: Makinenin, karmaşık parçaları birden fazla açıdan tek bir kurulumda işlemek için beş eksen (üç doğrusal, iki döner) boyunca hareket ettiği bir işlemdir.

S: 5 eksenli işleme, 3 eksenli işlemeden nasıl farklıdır?

C: Temel fark, iki dönme ekseninin eklenmesidir. 3 eksenli makineler yalnızca X, Y ve Z yönlerinde hareket ederken, 5 eksenli makineler takımı veya iş parçasını eğebilir ve döndürebilir. Bu, karmaşık yüzeylere daha iyi erişim sağlar, kurulum sayısını azaltır ve işleme hassasiyetini artırır.

S: 5 eksenli CNC işleme küçük fabrikalar için uygun mudur?

C: Evet, Taikan'ın T-U Serisi gibi modellerle, 3C veya mekanik sektörlerdeki hassas işler için erişilebilirdir ve ölçeklenebilirlik sunar.

S: Hangi endüstriler 5 eksenli CNC işlemeden en çok fayda sağlar?

C: Karmaşık geometriler ve yüksek hassasiyet gerektiren endüstriler en çok fayda sağlar. Bunlar arasında havacılık, yeni enerjili araçlar (NEV'ler), tüketici elektroniği (3C), tıbbi cihazlar ve ileri mekanik üretim bulunur.

S: Bir 5 eksenli CNC makinesi için hangi bakım gereklidir?

C: Düzenli bakım genellikle iş mili performansının, yağlama sistemlerinin, eksen hizalamasının ve CNC kontrol bileşenlerinin kontrol edilmesini içerir. Doğru bakım, işleme hassasiyetinin korunmasına yardımcı olur ve makinenin hizmet ömrünü uzatır.

S: Neden Taikan CNC 5 eksenli makine seçmelisiniz?

C: 20 yıllık uzmanlık, patentler ve küresel destekle Taikan, güvenilir, özelleştirilebilir çözümler sunar.
