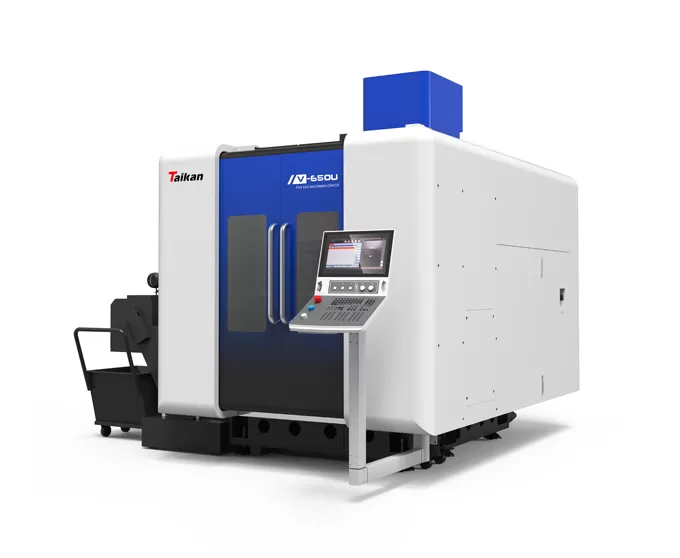

V-650U dikey 5 eksenli işleme merkezi

Seyahat

X/Y/Z seyahat

Mm

650/800/500

Bir eksen dönme aralığı

°

± 120

C ekseni dönme aralığı

°

360

Mil burnundan çalışma masası yüzeyine mesafe

Mm

150-650

Tablo

Masa boyutu

Mm

Φ650x530

Maks. Yük

Kg

500

T-yuvası (yuva sayısı-yuva genişliği * boşluk)

Mm

7-18*65

Hız

X/Y/Z ekseni hızlı travers hızı

Mm/dak

36000

A/C ekseni hızlı dönme hızı

R/dak

50/50

Doğruluk

X/Y/Z ekseni konumlandırma doğruluğu

Mm

0.006/0.006/0.006

X/Y/Z ekseni tekrarlanabilirlik doğruluğu

Mm

0.004/0.004/0.004

A/C ekseni konumlandırma doğruluğu

Sec

5/5

A/C ekseni tekrarlanabilirlik doğruluğu

Sec

3/3

Mili

Mil motor gücü (S1/S6)

KW

30/35.4

Mil motor torku (S1/S6)

Nm

72/85

Mil hızı

R/dak

0 ~ 18000

Takım tutucu özellikleri

/

HSK A63

Takım dergisi

Takım dergisi yapısı

/

Zincir aracı kol dergisi

Takım dergisi kapasitesi

T

40

Maks. Takım ağırlığı

Kg

8

Maks. Takım uzunluğu

Mm

300

Maks. Çap (tam/bitişik boş)

Mm

Φ80/φ150

Diğerleri

CNC sistemi

/

Siemens SINUMERIK bir

Hava kaynağı basınç gereksinimi

MPa

0.6 ~ 0.8

Toplam elektrik kapasitesi

KW

68

Makine boyutu (uzunluk * genişlik * yükseklik)

Mm

4300*3900*3300

Ana makine ağırlığı (yaklaşık.)

KG

15000
