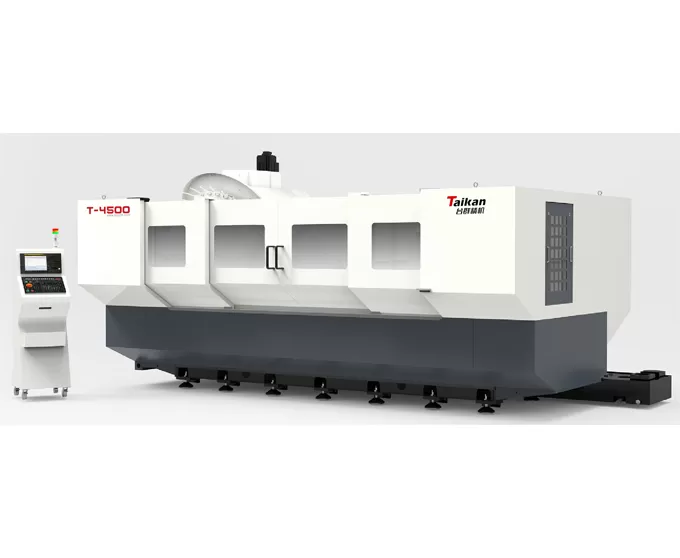

HT-4500 Hareketli Kolon Profil İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

4500

Kızak hareketi (Y ekseni)

mm

400

Kafa hareketi (Z ekseni)

mm

350

Mil ucundan tablaya mesafe

mm

200-550

Tabla

Tabla boyutu

mm

4500*400

Maks. yük

kg

800

T-kanal (sayı-genişlik*aralık)

mm

4-14*100

Mil

Motor gücü (nominal/kısa süreli)

kW

3.7/5.5

Motor torku (nominal/kısa süreli)

N.m

23.6/35

Mil hızı

rpm

20-12000

Mil çapı

mm

Ф100

Mil koniği

/

BT30

Hız

Kesme ilerleme hız aralığı

mm/dak

1-10000

X/Y/Z ekseni hızlı hareket hızı

m/dak

50/30/36

Hassasiyet

Konumlandırma hassasiyeti (X/Y/Z)

mm

0.08/0.01/0.01

GB/T 18400.4

Tekrarlanabilirlik (X/Y/Z)

mm

0.05/0.006/0.006

(Tam strok)

Takım magazini

Takım magazini kapasitesi

T

21

Maks. takım ağırlığı

kg

3

Maks. takım uzunluğu

mm

200

Maks. takım çapı (dolu / bitişik boş)

mm

Ф60/Ф80

Diğerleri

CNC sistemi

/

Mitsubishi M80VB

Hava kaynağı

Flow

L/dak

≥200（ANR）

Hava basıncı

MPa

0.6-0.8

Ekipman kapasitesi

kVA

20

Soğutma sıvısı tankı kapasitesi

L

400

Makine boyutları

mm

7500*2500*2400

X*Y*Z eksenine karşılık gelen

Ağırlık (yaklaşık)

Kg

10000
