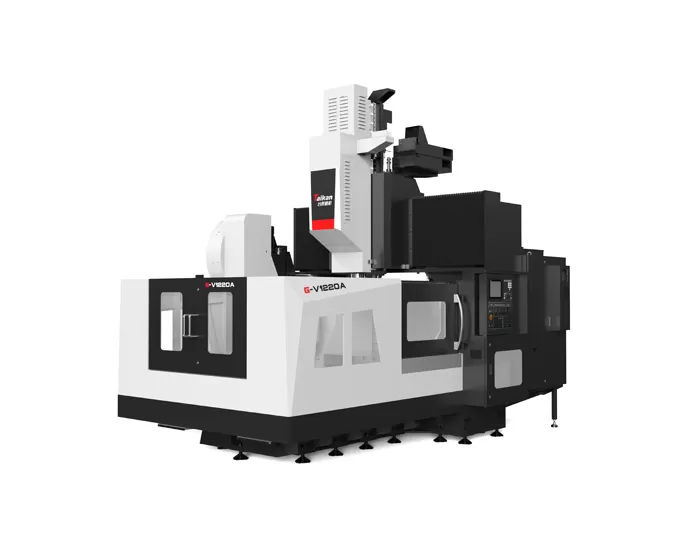

HG-V1220A/B/C 3 Eksenli Doğrusal Kılavuzlu Köprü Tipi İşleme Merkezinin Özellikleri

Makine yapısı

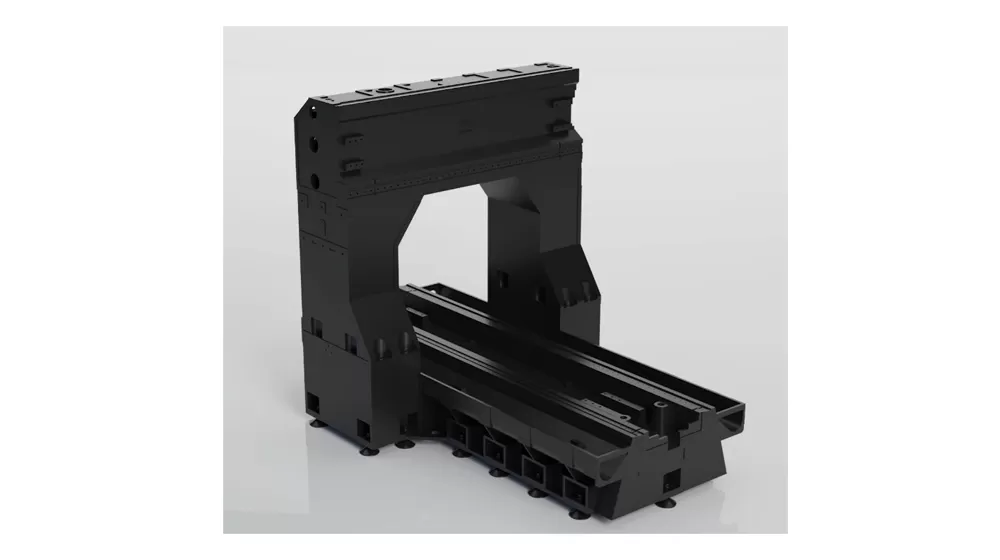

Entegre tasarım: makine, entegre bir sütun ve kiriş ile portal tipi bir yapıya sahiptir ve genel sertliği arttırır.
Z ekseni denge sistemi: mili kutusunun ve ram'in ağırlığını dengelemek için nitrojen basıncını kullanır ve servo motordaki yükü azaltır. Bu, titreşim ve deformation masyonu en aza indirir, işleme doğruluğunu ve kararlılığını iyileştirir. Ayrıca, makinenin servis ömrünü uzatan mekanik aşınmayı azaltır.

3 eksenli hareket sistemi

3 eksenli kızak: sürünen olmadan düzgün çalışmasını sağlayan hızlı dinamik yanıt ve yüksek hassasiyet sağlayan bir silindir tipi lineer kılavuz tasarımı kullanır.
Tahrik sistemi: servo motor, yüksek iletim doğruluğu ve kararlılığı elde ederek, her iki ucunda sabit önceden gerilmiş bir yapı ile birlikte yüksek hassasiyetli bir bilyalı vida ile doğrudan birleştirilir.

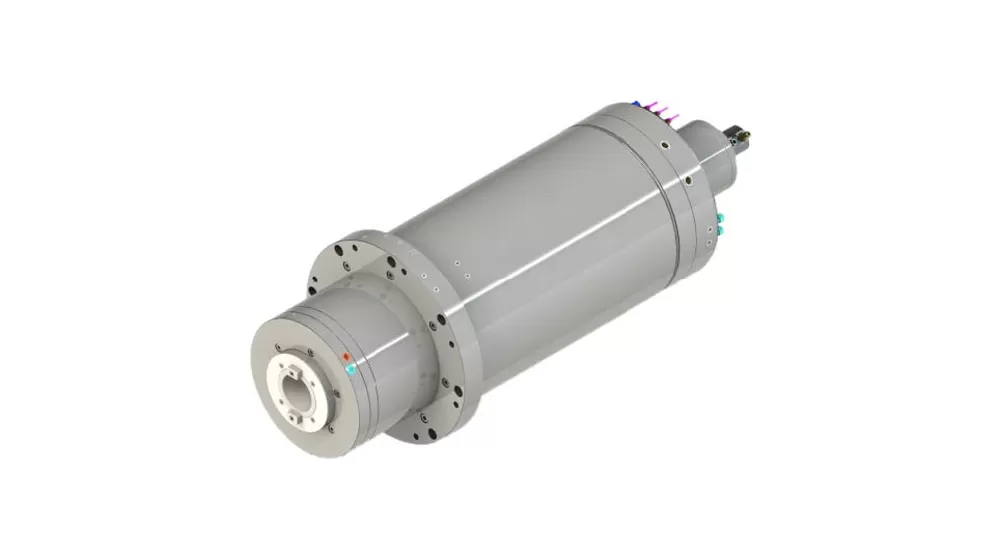

Çeşitlendirilmiş mil dizisi

Kayış tahrikli mil: yüksek kesme verimliliği sunan BT50-6000rpm yüksek hızlı mil ünitesi kullanır.
Dişli tahrikli mil: ağır kesim talepleri için bir şanzıman ile eşleştirilmiş BT50-6000rpm mil ünitesi. Şanzıman, yüksek kesme verimliliği sağlayan mil termal deformasyonunu azaltmak için bir yağ soğutma fonksiyonuna sahiptir.
Motorlu mil: maksimum hız 15,000 r/dak olan yüksek frekanslı motorlu mil. Sert dokunma işlevselliği ve mükemmel yüksek hızlı performans sunan, mil hızı ve açısının senkronize geri bildirimi için koaksiyel halka kodlayıcı ile donatılmıştır.
Soğutucu önleme: milin ön ucu, bir labirent conta yapısı ve bir hava perdesi koruma sistemi içerir, soğutucuların mil yataklarına girmesini ve servis ömrünü uzatmasını etkili bir şekilde önler.
Termal kontrol: merkezi bir hava üfleme fonksiyonu ve otomatik dolaşım soğutma sistemi ile donatılmış, yüksek işleme doğruluğu ve kararlılığı sağlayan sıcaklık artışı ve termal deformasyonunu önemli ölçüde azaltır.

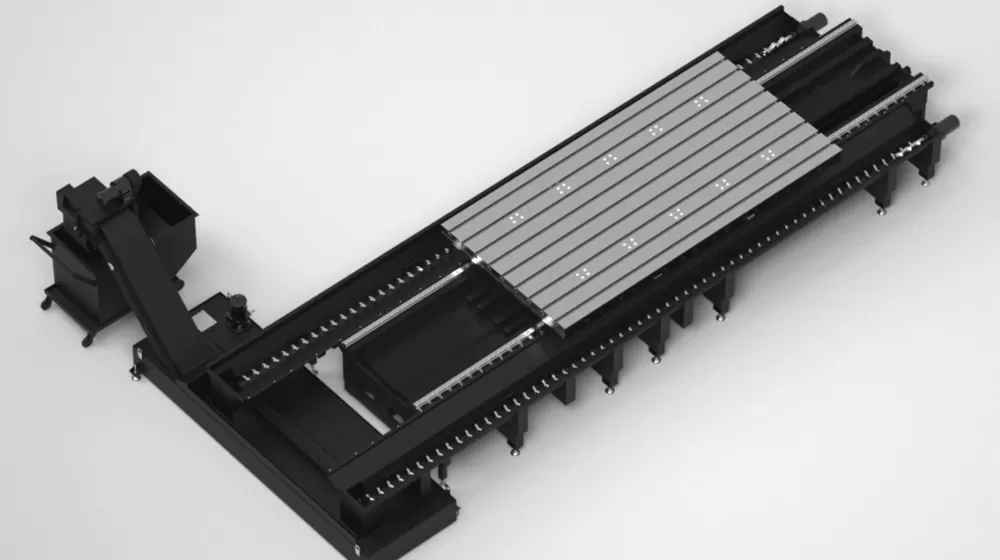

Talaş kaldırma ve soğutucu tankı

Spiral çip konveyör: tezgahın her iki tarafında bir set, bir 120mm vida çapı ve büyük kare çelik kesitli, hızlı bir şekilde makinenin dışında cips ihraç.
Zincir tipi yonga kaldırma konveyörü: 45 derecelik bir eğim, daha geniş zincir plakası ve testere dişi kazıyıcı çubukları ile makinenin ucunda bulunan, küçük talaş konveyörüne hızlı bir şekilde cips toplar.
Küçük çip konveyör: toplar ve cips taşır.
Soğutucu tankı: kirleri filtrelemek ve düzgün işleme sağlamak için çok katmanlı filtrasyon sistemi.

HG-V1220A/B/C 3 Eksenli Lineer Kılavuzlu Portal İşleme Merkezinin Uygulaması

Makine, orta boy kutu tipi parçalar, plakalar, diskler, valfler ve gövdeler gibi karmaşık parçaların çok çeşitli ve orta-küçük parti işlemesi için uygundur.

G-V1220A/B/C 3 Eksenli Lineer Kızaklı Gantry İşleme Merkezi Teknik Özellikleri

Item			Unit	HG-V1018A	HG-V1220A	HG-V1225A	HG-V1230A	HG-V1018C	HG-V1220C	HG-V1225C	HG-V1230C
Strok	X eksen stroku		mm	1800	2150	2650	3200	1800	2150	2650	3200
	Y eksen stroku		mm	1100(+100 takım değiştirme)	1500 (+25 takım değiştirme)			1100(+100 takım değiştirme)	1500 (+25 takım değiştirme)
	Z eksen stroku		mm	800				800
	Mil ucundan tablaya mesafe		mm	100～900				70～870
	Etkin gantry genişliği		mm	1160	1560			1160	1560
Tabla	Tabla boyutu (U×G)		mm	1800×1000	2000×1250	2500×1250	3000×1250	1800×1000	2000×1250	2500×1250	3000×1250
	Maks. yük		kg	3000	4000	5000	6000	3000	4000	5000	6000
	T kanalı (Genişlik×Aralık×Adet)		mm	22×140×7	22×160×7			22×140×7	22×160×7
İş mili	Tahrik tipi		/	Kayış tahrikli (Ops. dişli tahrikli)				Motorlu iş mili
	Maks. iş mili hızı		r/min	6000				15000 (Ops. 18000)
	İş mili gücü (Nominal/Tepe)		kW	15/18.5				15/22
	Tork çıkışı (Nominal/Tepe)		N.m	191/315 (Ops. dişli 573/945)				45.7/73.6
	İş mili konikliği		/	BT50				BBT40 (Ops. HSK-A63)
ATC (Ops.)	Takım sayısı		T	24				24
	Maks. takım çapı (Tam/Komşu)		mm	Φ110/Φ200				Φ80/Φ150
	Maks. takım boyu		mm	350				250
	Maks. takım ağırlığı		kg	18				8
Hız	İlerleme hızı aralığı (Kesme)		m/min	10				10
	Hızlı ilerleme hızı (X/Y/Z eksen)		m/min	16/16/12				16/16/12
Doğruluk	Konumlandırma doğruluğu		mm	0.015/0.012/0.012		0.02/0.012/0.012		0.015/0.012/0.012		0.02/0.012/0.012
	Tekrarlanabilirlik		mm	0.008/0.008/0.008		0.012/0.008/0.008		0.008/0.008/0.008		0.012/0.008/0.008
Diğerleri	Z ekseni karşı ağırlığı		/	Azot dengelemesi				Azot dengelemesi
	CNC sistemi		/	FANUC 0i-MF PLUS (Ops. Mitsubishi M80, Siemens 828D)				FANUC 0i-MF PLUS (Ops. Mitsubishi M80, Siemens 828D)
	Hava beslemesi	Flow	L/min	280 (ANR)				280 (ANR)
		Basınç	MPa	0.5~0.8				0.5~0.8
	Toplam elektrik kapasitesi		kVA	40				40
	Soğutma sıvısı tankı kapasitesi		L	400				400
	Makine boyutu	Uzunluk	mm	4600	5100	6300	7800	4600	5100	6300	7800
		Genişlik	mm	4600	4900			4600	4900
		Yükseklik	mm	4500	4550			4500	4550
	Makine muhafazası		-	Tam çevre sac kaplaması				Tam çevre sac kaplaması

Not: G-V1018B, G-V1220B, G-V1225B, G-V1230B modelleri 6000rpm dişli tahrikli iş mili ile donatılmıştır.

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Teknik özellikler ve detaylar ürün geliştirme veya iyileştirmeler nedeniyle değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
