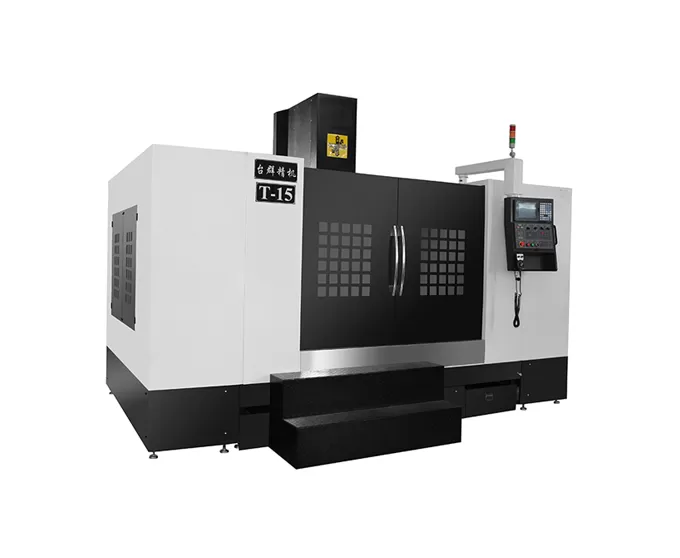

Name: HT-15 Boxway Dikey İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

HT-15 Boxway Dikey İşleme Merkezinin Özellikleri

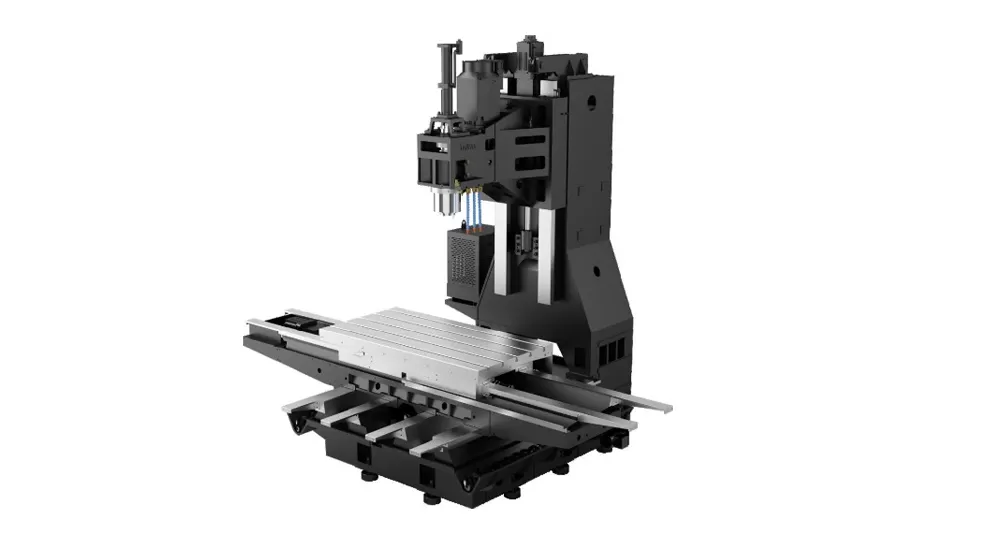

Makine yapısı

Yüksek yük taşıma kapasitesi sağlamak için büyük boy sabit bir taban ile sabit sütun çapraz slayt yapısı.

Mükemmel sertlik ve istikrarlı hassasiyet sağlayan yüksek mukavemetli dökme demirden yapılmıştır.

Üç eksenli kutu kılavuz

X, Y ve Z eksenleri, bir PTFE (politetrafloroetilen) kaplama ile bağlanmış bir yüzey composite ti ile hassas sertleştirilmiş, öğütülmüş dökme demir kızaklarla donatılmıştır.

Bu tasarım yüksek sertlik ve mükemmel şok emilimi sunar, bu da yüksek sertlikte kalıp çeliğinin ağır kesimi için idealdir.

Mili

Labirent tasarımı ve hava perdesi koruması ile yüksek hızlı mil ünitesi (BT50, 8000r/dak), kesme sıvısının mil yataklarına girmesini önler.

Z ekseni karşı ağırlık

Merkezi kılavuz yardımcıları mesnetli hareket ile karşı ağırlık

Z ekseninin yük özelliklerini optimize etme

HT-15 Boxway Dikey İşleme Merkezinin Uygulaması

Başlıca kalıp imalat endüstrisinde kullanılmakla birlikte, havacılık, enerji ekipmanları, otomotiv üretimi, tıbbi cihazlar ve diğer endüstrilerde de yaygın olarak uygulanmaktadır.

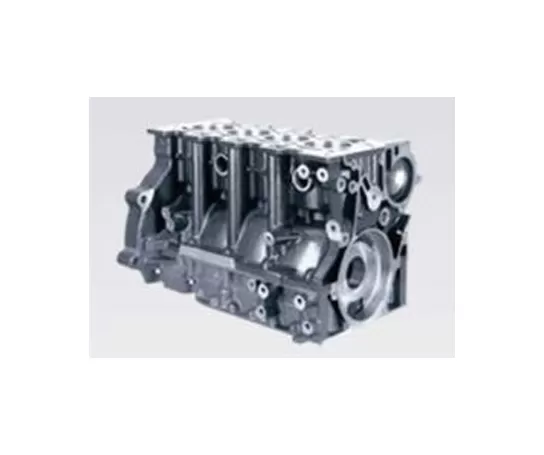

Iş parçası örneği 1

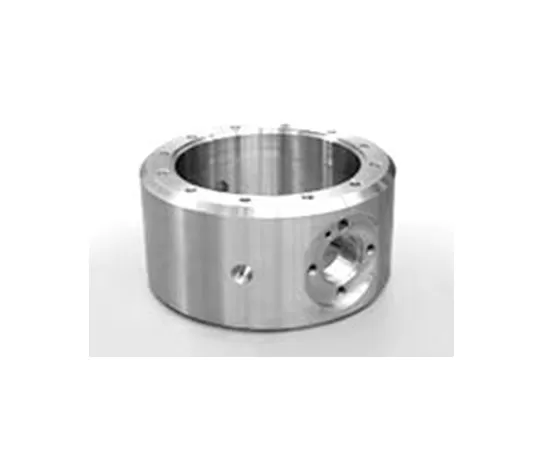

Iş parçası örneği 2

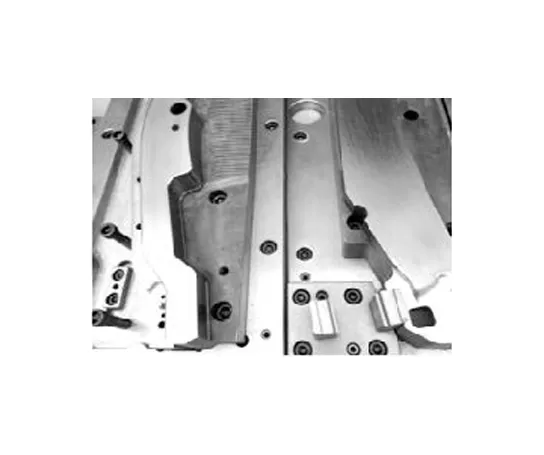

Iş parçası örneği 3

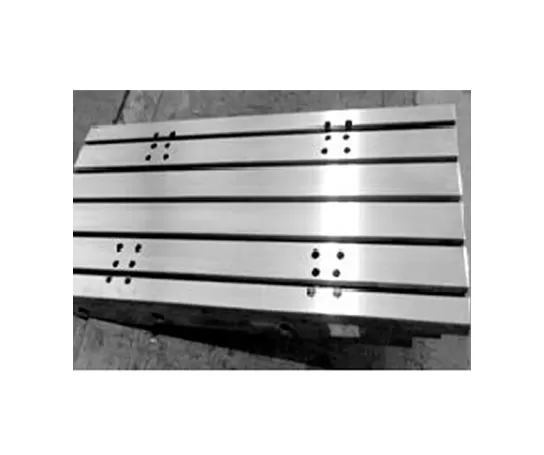

Iş parçası örneği 4

HT-15 Kutu Kızaklı Dik İşleme Merkezi Teknik Özellikleri

Item			Unit	HT-15	Açıklamalar
Hareket	Tabla Hareketi (X ekseni)		mm	1500
	Kızak Hareketi (Y ekseni)		mm	800
	Kafa Hareketi (Z ekseni)		mm	700
	Mil Burnu – Tabla		mm	170～870
	Mil Merkezi – Kolon		mm	810
Tabla	Tabla Boyutu		mm	1700×800
	Tabla Yük Kapasitesi		kg	1500
	T-Kanal (Adet-Genişlik×Hatve)		mm	5-22×135
Mil	Motor Gücü (Sürekli/30dk)		kW	15/18.5
	Hız Aralığı		rpm	50～8000 (Kayış tahrikli)
	Mil Çapı		mm	φ155
	Takım Tutucu Tipi		–	BT50
	Çektirme Tipi		–	P50T-I（MAS403）
Hız	İlerleme Aralığı		mm/dak	1-10000
Hız	Hızlı Travers Hızı (X/Y/Z)		m/dak	41255
Doğruluk	Konumlandırma Doğruluğu (X/Y/Z)		mm	0.02	GB/T18400.4 (Tam hareket)
Doğruluk	Tekrarlanabilirlik (X/Y/Z)		mm	0.01
Diğer	CNC Sistemi		–	Mitsubishi M80VA
	Hava Kaynağı	Flow	L/dak	≥280 (ANR)
	Hava Kaynağı	Basınç	MPa	0,6~0,8
	Güç Gereksinimi		kVA	35
	Soğutma Tankı Kapasitesi		L	350
	Makine Boyutları		mm	437032003500	X/Y/Z eksen yönleri
	Makine Ağırlığı (yakl.)		kg	11300

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Ürün geliştirme veya iyileştirmeler nedeniyle teknik özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
