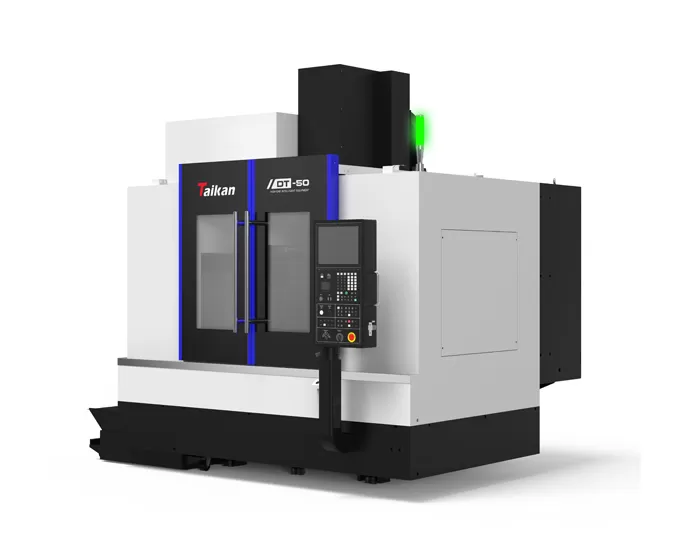

Name: HDT50 Yüksek Hassasiyetli Dikey İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

DT50 yüksek hassasiyetli dikey işleme merkezinin karakteristiği

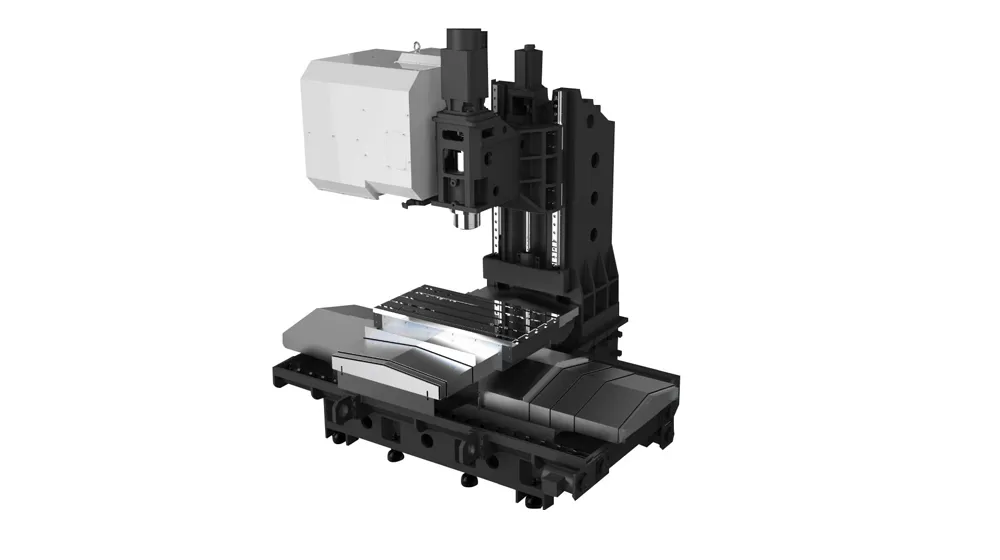

Tam seyahat destek yapısı

Makine, X ekseninde sola ve sağa hareket eden eyer ve Y ekseninde ileri ve geri hareket eden masa ile T şeklinde bir yatağa sahiptir. Tablonun ve eyerin tam seyahat desteği, daha iyi dinamik performans ve kesme kararlılığı sağlayan geleneksel c-tipi dikey işleme merkezlerinin yanal çıkıntısını ortadan kaldırır.

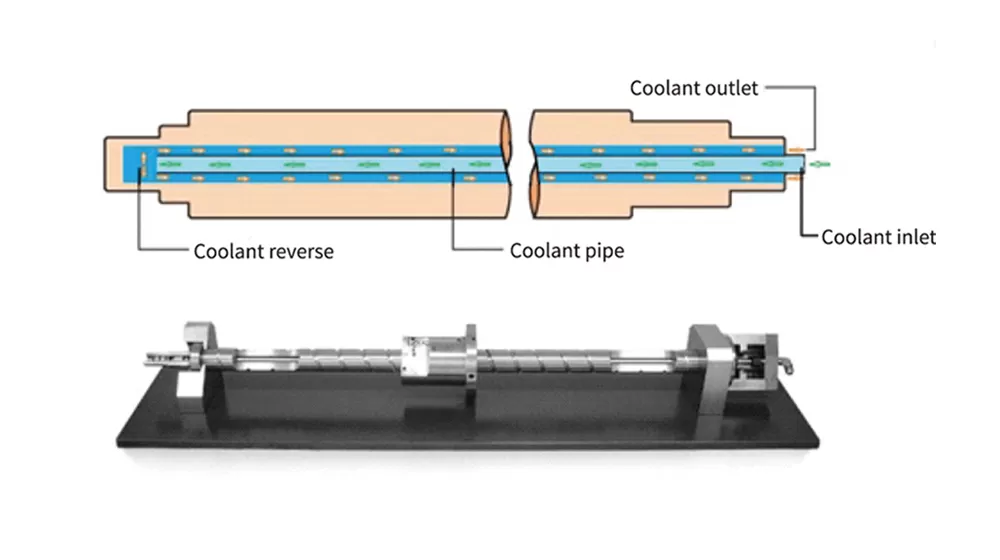

Içi boş soğutma vidalı

Büyük çaplı hassas bilyalı vida, termal deformation masyonu azaltmak, işleme hassasiyetini arttırmak ve vidanın servis ömrünü uzatmak için içi boş bir soğutma sistemi ve ön gerilim tasarımına sahiptir.

Hassas yüksek hızlı mil ünitesi

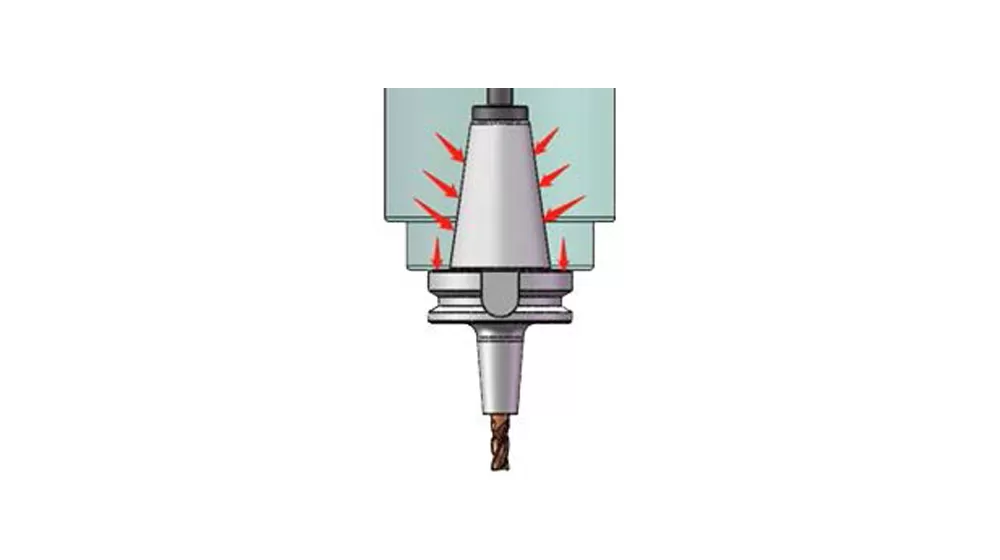

Mil, termal deformation masyonu azaltmak, doğruluğu artırmak ve rulman ömrünü uzatmak için bir soğutma sistemi ile BBT40-12000r/dak doğrudan tahrik sistemi kullanır. Mil ön ucu, soğutucuyu yataklara girmesini önlemek için uzun süreli stabilite sağlamak için bir labirent conta ve hava perdesine sahiptir.

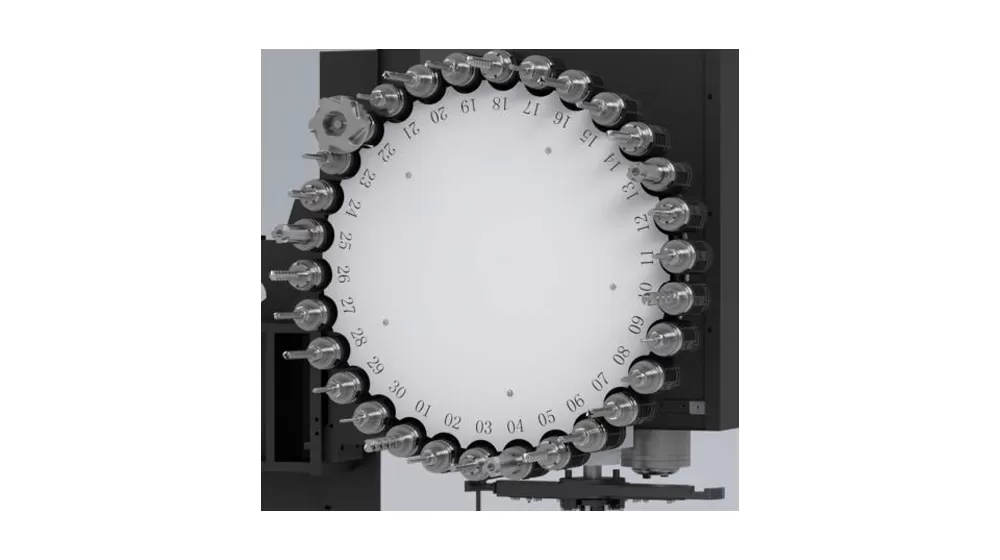

Tamamen kapalı alet dergisi

Tamamen kapalı araç dergisi, araçları kirlenmeye karşı korur ve temiz tutar. Servo tahrikli ATC sistemi, takım değiştirme hızını, doğruluğunu ve kararlılığını artırır, işleme verimliliğini artırır.

DT50 yüksek hassasiyetli dikey işleme merkezi uygulaması

Takım tezgahı, orta ve küçük boyutlu kutu şeklindeki bileşenler, plakalar, diskler, valfler, muhafazalar gibi karmaşık parçaların çok çeşitli, küçük ölçekli işlenmesi için uygundur. Ve kalıplar. Hassas parçalar, 5G ürünleri, donanım, otomotiv parçaları ve tıbbi cihazlar gibi sektörlerde yaygın olarak kullanılmaktadır.

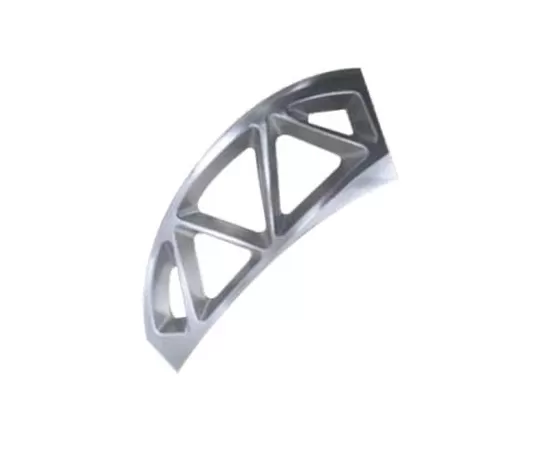

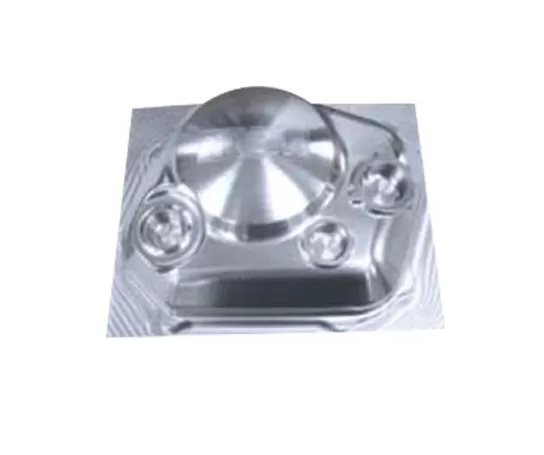

Iş parçası örneği 1

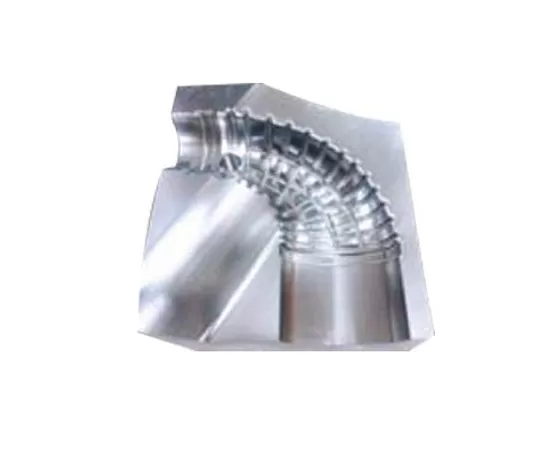

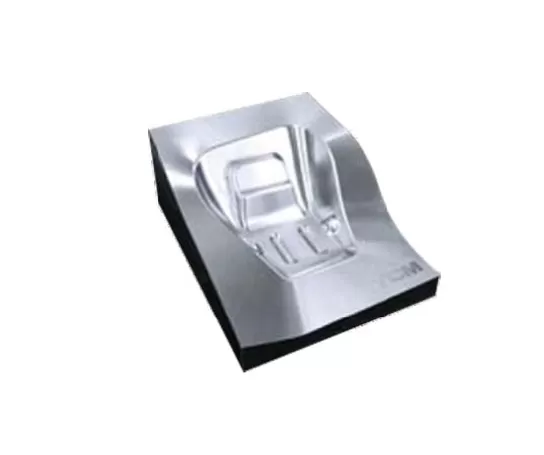

Iş parçası örneği 2

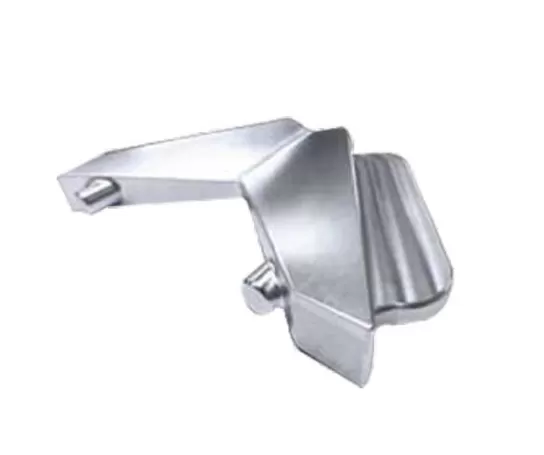

Iş parçası örneği 3

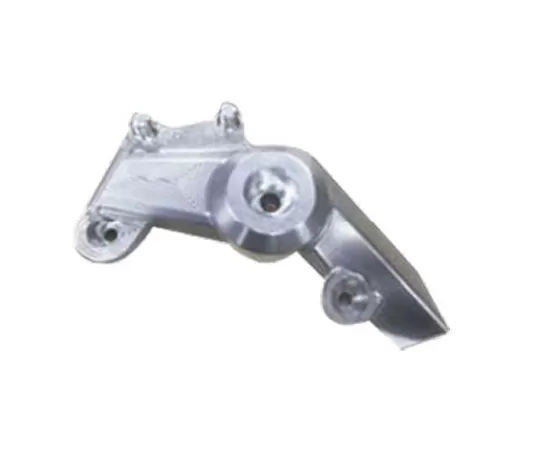

Iş parçası örneği 4

Iş parçası örneği 5

Iş parçası örneği 6

HDT50 Yüksek Hassasiyetli Dik İşleme Merkezinin Teknik Özellikleri

Name			Unit	HDT50	Açıklamalar
Hareket	Tabla hareketi (X ekseni)		mm	850
	Taşıyıcı hareketi (Y ekseni)		mm	500
	İş mili kutusu hareketi (Z ekseni)		mm	500
	İş mili ucundan tabla yüzeyine mesafe		mm	150-650
	İş mili merkezinden kolon kılavuz yüzeyine mesafe		mm	/
Tabla	Tabla boyutu		mm	1100*450
	Tabla yük kapasitesi		kg	600
	T-KANAL (Adet-Genişlik*Aralık)		mm	3-18*125
İş mili	Motor gücü (S1/S6)		kW	11/18.5
	Motor torku (S1/S6) (sürekli/kısa süreli)		N.m	52.5/118
	Dönüş hızı		dev/dk	50~12000（direkt）
	İş mili çapı		mm	Ф150
	İş mili konikliği		/	BBT40
Tahrik	Motor gücü X/Y/Z		kW	3.0/3.0/3.0
Hız	X/Y/Z ekseni hızlı ilerleme hızı		m/dk	48/48/48
Hassasiyet	Konum hassasiyeti (X/Y/Z)		mm	0.006/0.006/0.006	VDI 3441
Hassasiyet	Tekrarlanabilirlik (X/Y/Z)		mm	0.004/0.004/0.004	VDI 3441
Takım magazini	Takım kapasitesi		T	30
	Maks. ağırlık		kg	8
	Maks. uzunluk		mm	350
	Maks. izin verilen tork		Nm	≤10.19
	Maks. çap (tam dolu/komşu boş)		mm	Ф80/Ф150
Diğerleri	CNC sistemi		/	FANUC 0i MF PLUS
	Hava kaynağı	Flow	L/dk	≥280（ANR）
	Hava kaynağı	Hava basıncı	MPa	0.6-0.8
	Ekipman kapasitesi		KVA	25
	Makine boyutları		mm	302829142935	Karşılık gelen XYZ eksen boyutları
	Makine ağırlığı (yaklaşık)		kg	5600

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Teknik özellikler ve ayrıntılar ürün yükseltmeleri veya iyileştirmeleri nedeniyle değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
