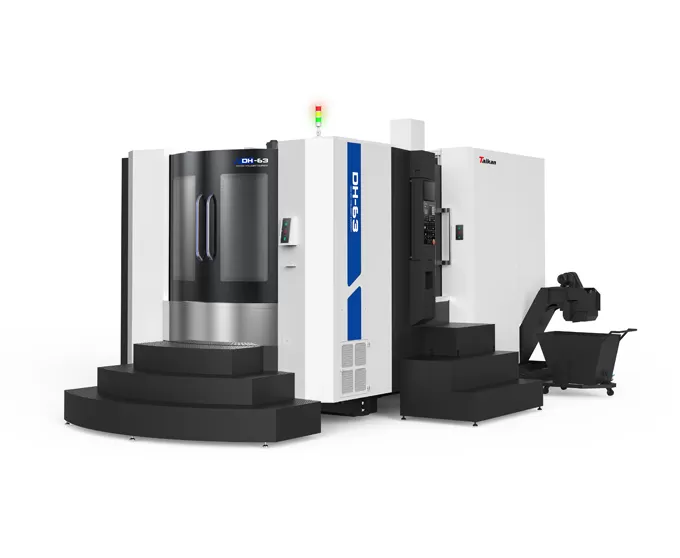

HDH-63 Yatay İşleme Merkezi

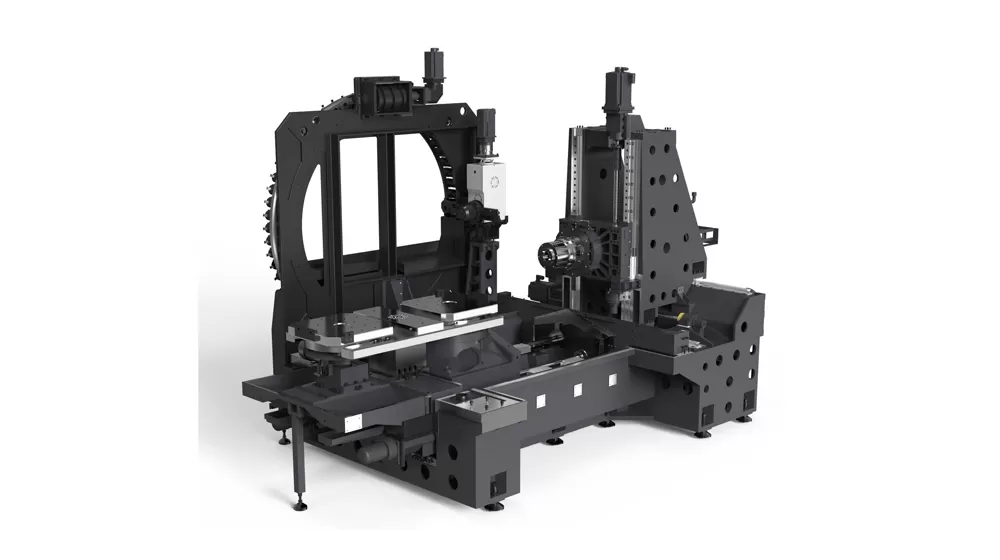

• Entegre yatak: FEM analizi kullanarak iç kaburgaların optimize edilmiş tasarımı, mükemmel stabilite sağlar.

• Hafif sütun: çok noktalı radyal kaburga düzenlemesi ve altta geniş açıklıklı kesit düzeni ile sütun için çift katmanlı duvar yapısı tasarımı, hafif ve yüksek sertlik sunar.

• Yüksek dinamik besleme eksenleri: x-ekseni için kademeli bir düzen ile üç eksenli lineer kızaklar, mükemmel dinamik performans sağlayan hafif, yüksek sertlikli kolon ile eşleştirilmiştir.

• Cam tipi APC: kararlı ve hızlı palet değişim sistemi.

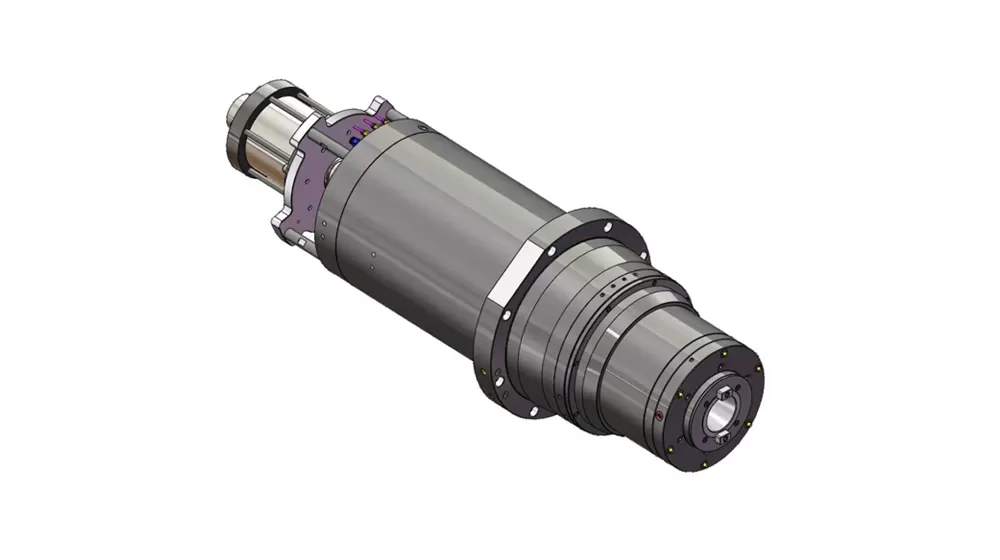

• Yüksek hız ve yüksek tork için farklı gereksinimleri karşılayabilen otomatik çift sargı anahtarlamaya sahip yüksek güçlü BT50 elektrik mili ile donatılmıştır. Mil yüksek hız, yüksek hassasiyet ve düşük gürültü performansı sunar.

• Standart sıcaklık kontrollü soğutma sistemi, mil sıcaklığını etkili bir şekilde azaltır, termal deformasyonun önlenmesini ve uzun süreli işlemler sırasında kararlı işleme doğruluğunun korunmasını sağlar.

• Ayrıca, farklı çalışma koşullarını işlemek, farklı üretim ortamlarında verimli ve istikrarlı performans sağlamak için çeşitli iş mili seçenekleri mevcuttur.

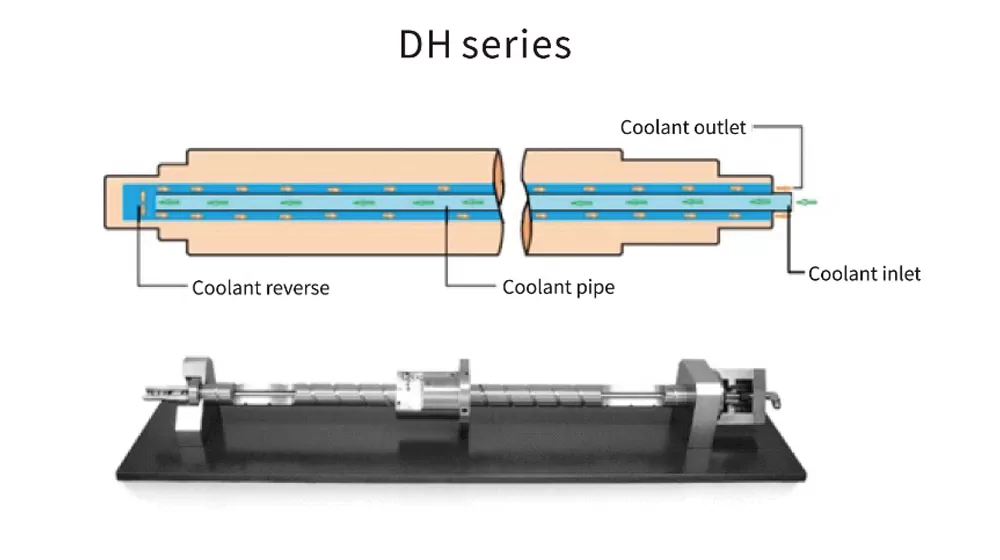

Üç eksenli bilyalı vidalar, vida ekseni boyunca sıcaklık kontrollü soğutma ünitesi ile içi boş bir soğutma tasarımına sahiptir. Bu, yüksek hızlı besleme sırasında bilyalı vidanın sıcaklık artışını hızla azaltır, sabit bir sıcaklık sağlar ve kararlı işleme doğruluğu sağlar.

• Sistem, çalışma tezgahının sıkıca sıkıştırılmasını sağlamak, işleme sırasında stabilite ve titreşimsiz performans sağlamak için hidrolik destek kilitleme mekanizması ile birlikte yüksek hassasiyetli konik konumlandırma pimleri kullanır.

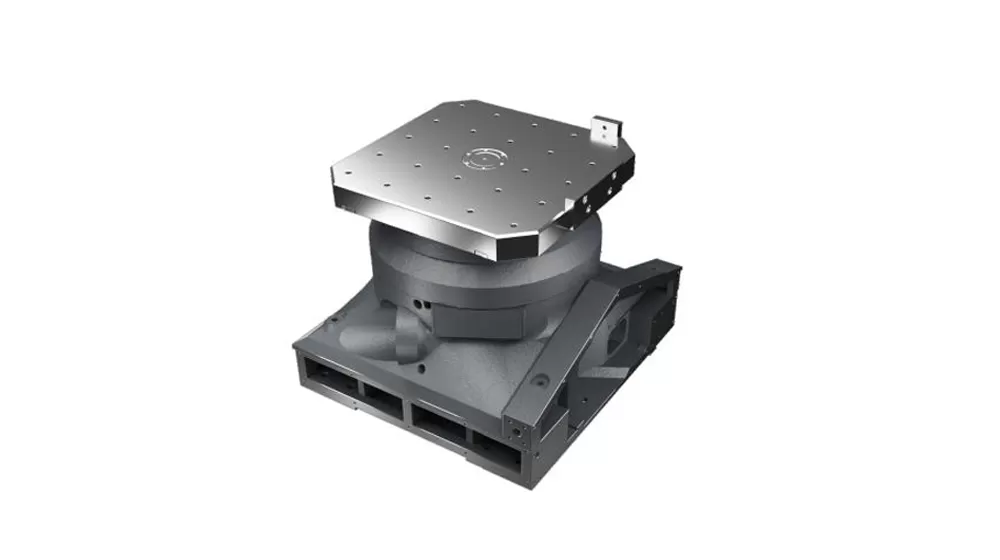

• Cam tipi CNC döner tabla, kavisli bir camın sabit hızlı sürücü yüzeyine ve taret üzerinde iğne yatakları ile önceden yüklenmiş yuvarlanma temas iletimine sahiptir ve yüksek hassasiyet, yüksek hız, sıfır geri tepme, ve ağır yükleri idare etme yeteneği.

• Ayrıca, yüksek hassasiyetli doğrudan tahrikli bir döner tabla, yüksek torklu çerçevesiz doğrudan tahrikli motor, geniş çaplı yüksek hassasiyetli özel döner tabla yatakları ile donatılmış bir seçenek olarak mevcuttur. Ve gelişmiş doğruluk ve kararlılık için bir Renishaw dairesel ızgara.
