Name: HT-856L Yüksek Hızlı ve Yüksek Hassasiyetli Dikey İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

HT-856L Yüksek Hızlı ve Yüksek Hassasiyetli Dikey İşleme Merkezinin Özellikleri

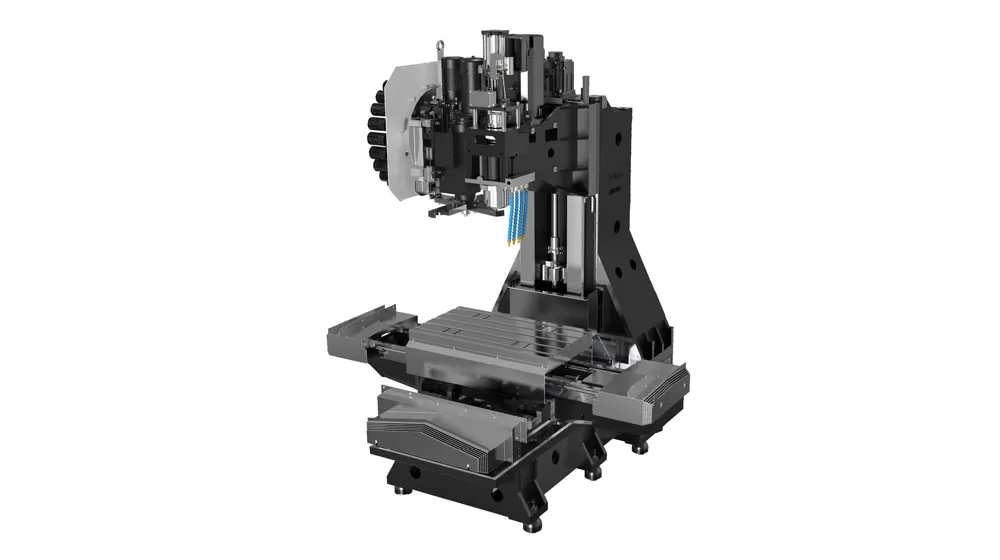

Yapısal tasarım

Kolon tipi ve çapraz kaymalı masa yapısı, makinenin stabilitesini ve yüksek hassasiyetini sağlar.

Büyük, kararlı taban ve yüksek sertlikte a-frame sütun, yüksek hızlı kesim sırasında titreşimi ve deformasyonu azaltmaya yardımcı olur.

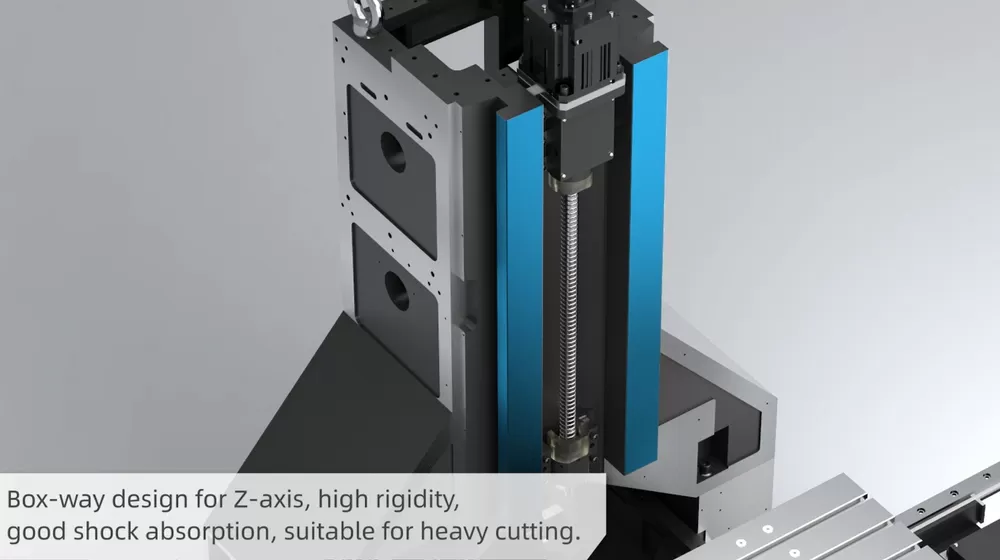

Kılavuz ray sistemi

X ve Y eksenleri, büyük spesifikasyonlu, yüksek hassasiyetli makaralı lineer kılavuzlarla donatılırken, Z ekseni yüksek sertlikte dikdörtgen sert raylar kullanır ve yüksek hızlı yetenekleri yüksek sertlik ile birleştirir. Bu kurulum ağır kesim için uygundur ve iyi titreşim sönümlemesi sağlar.

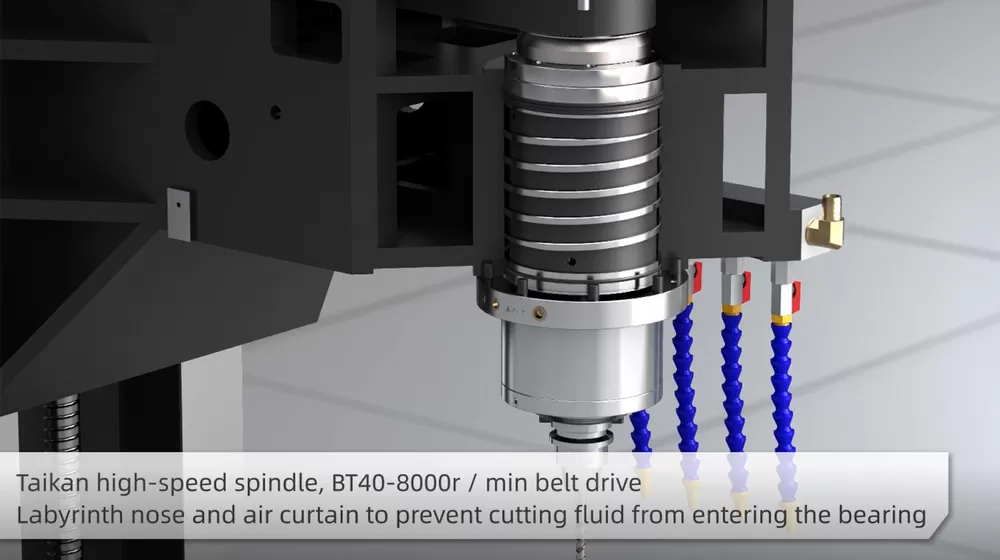

Mili

Labirent tasarımı ve hava perdesi koruması ile yüksek hızlı mil ünitesi (BT40, 8000r/dak), kesme sıvısının mil yataklarına girmesini önler.

Takım dergisi

Taikan'dan 24 takım kol tipi takım dergisi, yüksek stabilite ve güvenilir performansı ile bilinir.

HT-856L Yüksek Hızlı ve Yüksek Hassasiyetli Dikey İşleme Merkezinin Uygulanması

Makine, gelişmiş dinamik tepki kabiliyeti sayesinde yüksek hızda kesim ve düşük hızda sürünmesiz çalışma imkânı sunar. Küçük ve orta boy kutular, plakalar, diskler, vanalar, gövdeler ve kalıplar gibi karmaşık parçaların çeşitli ve küçük partiler halinde işlenmesi için idealdir. Bu makine; hassas parça imalatı, 5G ürünleri, donanım, otomotiv bileşenleri ve tıbbi cihazlar gibi sektörlerde yaygın olarak kullanılmaktadır.

Yatay ve dikey işleme merkezi arasındaki fark

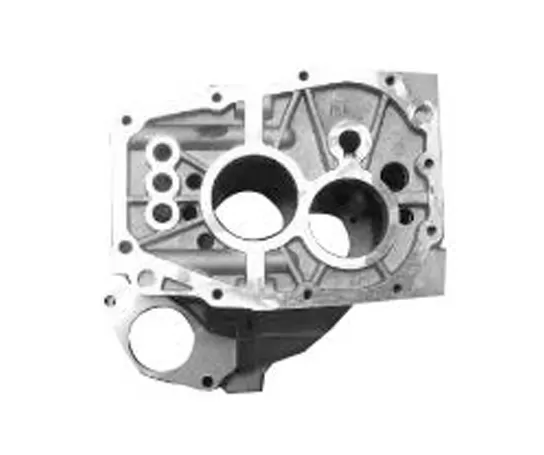

Iş parçası örneği 1

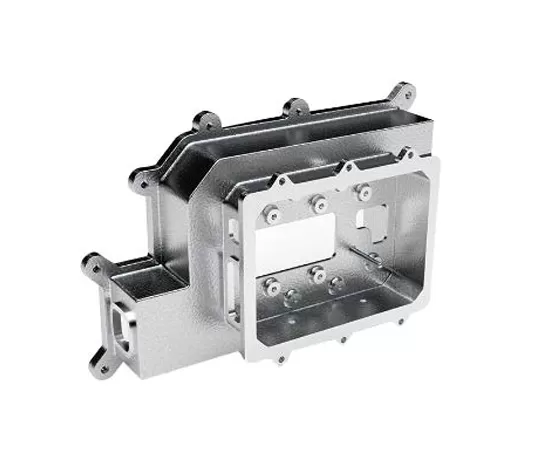

Iş parçası örneği 2

HT-856L Yüksek Hızlı ve Yüksek Hassasiyetli Dik İşleme Merkezi Teknik Özellikleri

Item			Unit	HT-856L	Açıklamalar
Hareket	Tabla hareketi (X ekseni)		mm	800
	Kızak hareketi (Y ekseni)		mm	500
	Mil kafası hareketi (Z ekseni)		mm	600
	Mil burnu ile tabla yüzeyi arasındaki mesafe		mm	125～725
	Mil merkezinden kolon kılavuz yüzeyine mesafe		mm	565
Tabla	Tabla boyutu		mm	1000*500
	Maks. yük (dengeli yük dağılımı)		kg	500
	T-kanal (kanal sayısı - kanal genişliği * aralık)		mm	5-18*100
Mil	Motor gücü (anma/kısa süre)		kW	7.5/11
	Motor torku (anma/kısa süre)		N.m	35.8/95.5
	Hız aralığı		dev/dak	50~8000 (kayışlı)
	Mil çapı		mm	φ150
	Mil konikliği		/	BT40
	Perçin özellikleri		/	P40T-I（MAS403）
Hız	Kesici ilerleme hız aralığı		mm/dak	1-10000
Hız	X/Y/Z eksen hızlı hareket hızı		m/dak	36/36/24
Doğruluk	Konumlandırma doğruluğu (X/Y/Z)		mm	0.008/0.008/0.01	GB/T18400.4 (Tüm strok)
Doğruluk	Tekrarlanabilirlik (X/Y/Z)		mm	0.005/0.005/0.008	GB/T18400.4 (Tüm strok)
Takım magazini	Takım kapasitesi		pcs	24
	Maks. takım ağırlığı		kg	7
	Maks. takım uzunluğu		mm	250
	Maks. takım çapı (tam / bitişik boş)		mm	Φ75/Φ150
Diğer	CNC sistemi		/	Mitsubishi M80VB
	Hava kaynağı	Flow	L/dak	≥280（ANR)
	Hava kaynağı	Hava basıncı	MPa	0.6~0.8
	Ekipman kapasitesi		KVA	25
	Soğutma sıvısı tankı kapasitesi		L	300
	Makine boyutu		mm	224031443033	XYZ eksenine karşılık gelen
	Ağırlık (yaklaşık)		Kg	4800

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Ürün yükseltmeleri veya iyileştirmeleri nedeniyle özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
