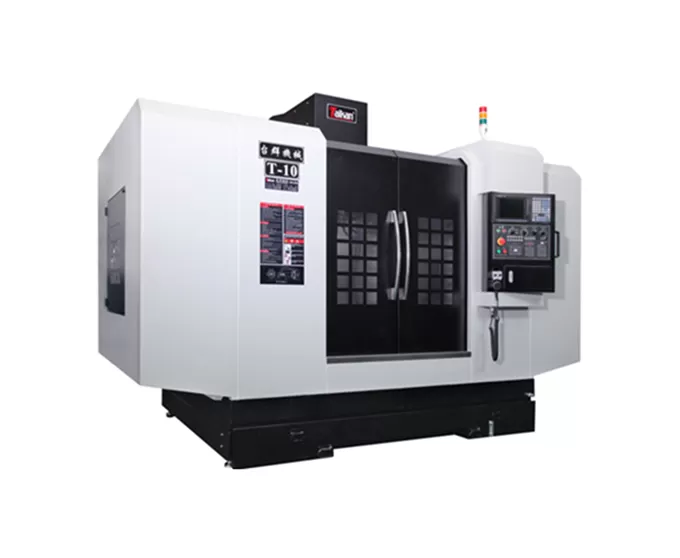

Name: HT-10 Boxway Dikey İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

HT-10 Boxway Dikey İşleme Merkezinin Özellikleri

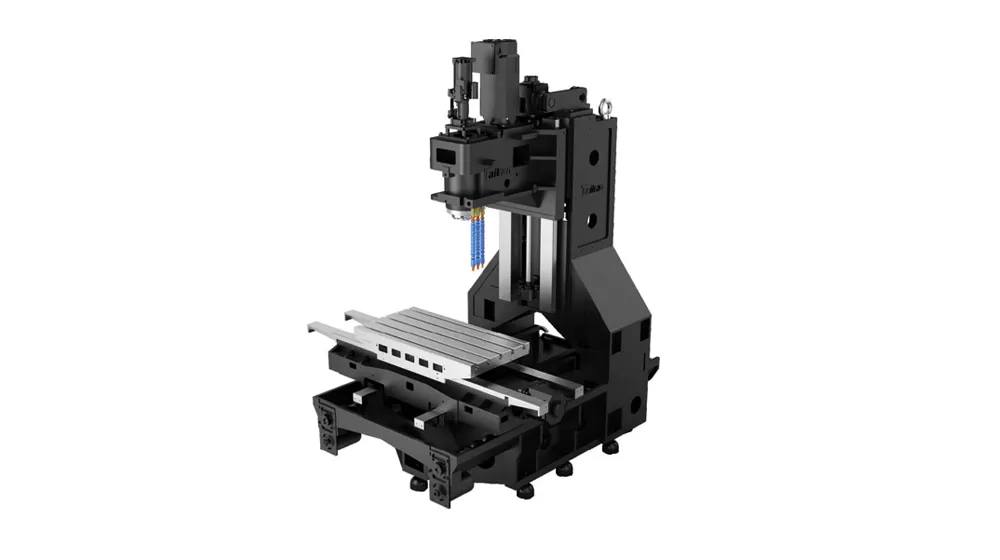

Makine yapısı

Yüksek yük taşıma kapasitesi sağlamak için büyük boy sabit bir taban ile sabit sütun çapraz slayt yapısı.

Mükemmel sertlik ve istikrarlı hassasiyet sağlayan yüksek mukavemetli dökme demirden yapılmıştır.

Üç eksenli kutu kılavuz

X, Y ve Z eksenleri, bir PTFE (politetrafloroetilen) kaplama ile bağlanmış bir yüzey composite ti ile hassas sertleştirilmiş, öğütülmüş dökme demir kızaklarla donatılmıştır.

Bu tasarım yüksek sertlik ve mükemmel şok emilimi sunar, bu da yüksek sertlikte kalıp çeliğinin ağır kesimi için idealdir.

Mili

Labirent tasarımı ve hava perdesi koruması ile yüksek hızlı mil ünitesi (BT40, 8000r/dak), kesme sıvısının mil yataklarına girmesini önler.

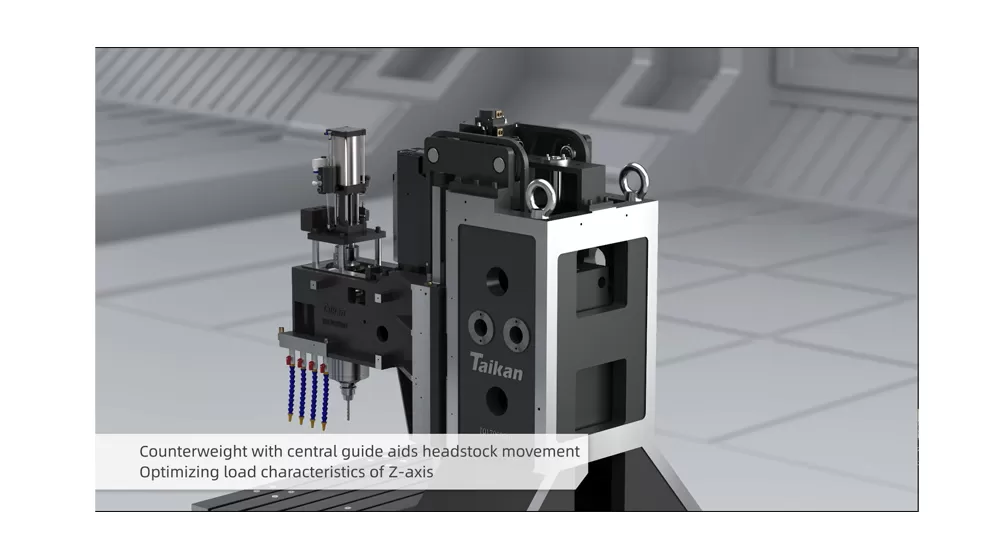

Z ekseni karşı ağırlık

Merkezi kılavuz yardımcıları mesnetli hareket ile karşı ağırlık

Z ekseninin yük özelliklerini optimize etme

HT-10 Boxway Dikey İşleme Merkezi Uygulaması

Esas olarak kalıp imalatı endüstrisinde kullanılmakla birlikte, havacılık, enerji ekipmanları, otomotiv imalatı, tıbbi cihazlar ve diğer endüstrilerde de yaygın olarak uygulanabilir.

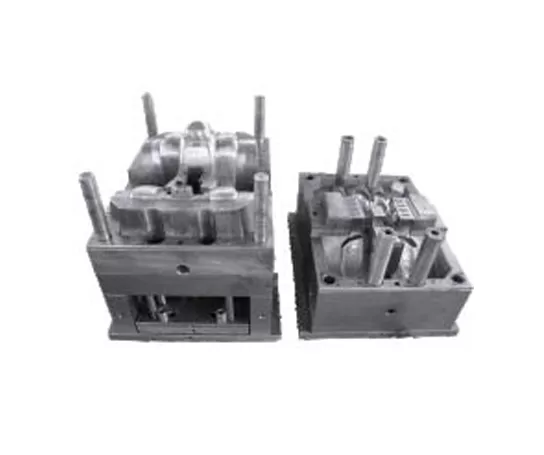

Iş parçası örneği 1

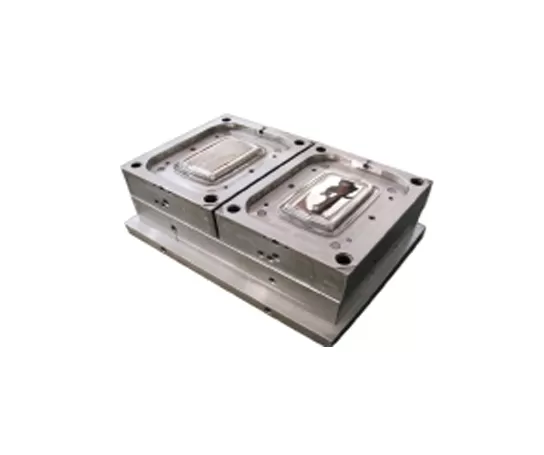

Iş parçası örneği 2

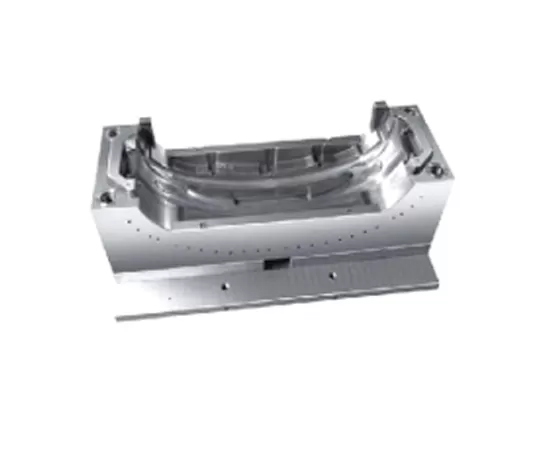

Iş parçası örneği 3

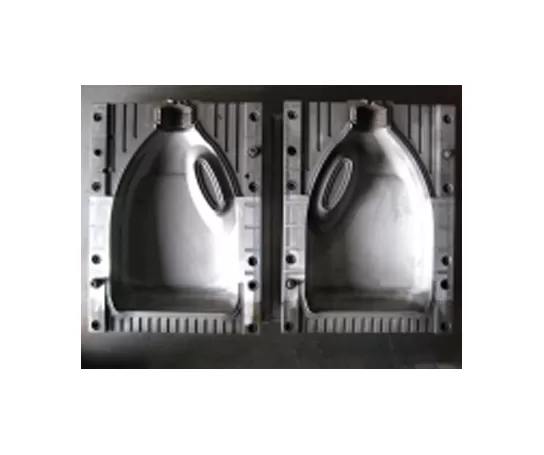

Iş parçası örneği 4

HT-10 Kutu Yollu Dik İşleme Merkezinin Özellikleri

Item			Unit	HT-10	Notlar
Hareket	Tabla Hareketi (X ekseni)		mm	1000
	Kızak Hareketi (Y ekseni)		mm	600
	Kafa Hareketi (Z ekseni)		mm	600
	İş Mili Ucundan Tablaya		mm	180～780
	İş Mili Merkezinden Kolona		mm	600
Tabla	Tabla Boyutu		mm	1300×600
	Tabla Taşıma Kapasitesi		kg	800
	T-Kanalları (Adet-Genişlik×Aralık)		mm	5-18×120
İş Mili	Motor Gücü (Sürekli/30dk)		kW	7.5/11
	Hız Aralığı		rpm	50～8000(Kayış tahrikli)
	İş Mili Çapı		mm	ø150
	Takım Tutucu Tipi		–	BT40
	Çekme Sapı Tipi		–	P40T-I (MAS403)
Hız	İlerleme Hızı Aralığı		mm/min	1-10,000
Hız	Hızlı Hareket Hızı (X/Y/Z)		m/dk	16/16/16
Hassasiyet	Konumlandırma Hassasiyeti (X/Y/Z)		mm	0.008	GB/T18400.4 (Tam Hareket)
Hassasiyet	Tekrarlanabilirlik (X/Y/Z)		mm	0.005
Diğer	CNC Sistemi		–	Mitsubishi M80VA
	Hava Beslemesi	Flow	L/dk	≥280 (ANR)
	Hava Beslemesi	Basınç	MPa	0.6-0.8
	Güç Gereksinimi		kVA	25
	Soğutma Sıvısı Tank Kapasitesi		L	350
	Makine Boyutları		mm	3380×2610×2850	X/Y/Z eksen yönleri
	Makine Ağırlığı (yaklaşık)		kg	6900

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Ürün yükseltmeleri veya iyileştirmeleri nedeniyle özellikler ve detaylar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
