3 Eksenli CNC İşleme Çözümleri: Üretiminizde Hassasiyeti ve Verimliliği Optimize Etme

3 Eksen CNC Makinesi Nedir?

3 eksen CNC işleme, takımı doğrusal X, Y ve Z eksenleri boyunca hareket ettirir. Bir veya birkaç basit yönden işlenebilen parçalarda frezeleme, delme, konturlama, kanal açma ve cep işleme için yaygın olarak kullanılır. Bu yöntem olgun, kararlı ve programlaması kolaydır. Makine yapısı daha basit olduğundan, 3 eksenli ekipman genellikle daha düşük satın alma maliyeti, daha düşük bakım gereksinimleri ve operatörler ile programcılar için daha kısa öğrenme süresi sunar.

Başlıca 3 Eksen Makine Tipleri

Endüstriyel üretimde, genellikle tek bir işleme sürecine göre değil, makine yapısı ve uygulamasına göre sınıflandırılırlar. Başlıca 3 eksen makine tipleri arasında 3 eksen freze tezgahları, 3 eksen torna tezgahları veya tornalama merkezleri, portal freze tezgahları ve 3 eksen CNC router'lar bulunur.

3 Eksen Freze Tezgahları

3 eksen freze tezgahları, genel amaçlı işleme için en yaygın kullanılan CNC makine tipidir. İş mili ve kesici takım, kanallar, cepler, konturlar, düz yüzeyler ve delik özellikleri işlemek için X, Y ve Z eksenleri boyunca hareket eder. Kararlı hassasiyet, verimli programlama ve tekrarlanabilir üretim gerektiren parçalar için idealdir.

3 Eksen Torna Tezgahları

3 eksen torna tezgahları, esas olarak silindirik parçaların tornalanması için kullanılır. Standart çalışmada, iş parçası iş milinde dönerken, kesici takım tornalama, alın tornalama, kanal açma ve diş açma işlemlerini gerçekleştirmek üzere doğrusal eksenler boyunca hareket eder. Geleneksel iki eksenli tornalara kıyasla, 3 eksenli yapılandırma, ek eksen kabiliyeti eklenmiş seçili modellerde eksen dışı delme veya frezeleme gibi daha esnek işleme operasyonlarını destekleyebilir.

Portal Freze Tezgahları

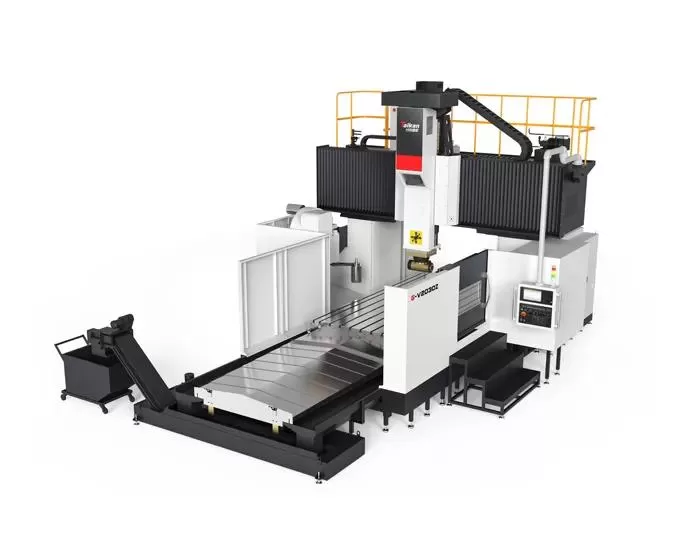

Portal freze tezgahları, büyük ve ağır iş parçaları için güçlü destek sağlayan bir köprü tipi yapı kullanır. Büyük çalışma alanı ve yüksek rijitlikleri sayesinde, genellikle büyük boyutlu kalıpların, havacılık yapılarının, enerji ekipmanlarının ve büyük makine tabanlarının işlenmesinde kullanılır. Theportal işleme merkezigeniş işleme alanı boyunca hassasiyetin korunması gerektiğinde özellikle değerlidir.

3 Eksen CNC Router'lar

3 eksen CNC router'lar, ahşap, MDF, plastik, köpük ve kompozitler gibi metal dışı malzemeler için yaygın olarak kullanılır. Yüksek hızlı hareket, geniş çalışma alanları ve verimli 2D veya 2.5D konturlama için tasarlanmıştır. Tabelacılık, mobilya ve kompozit panel işleme gibi sektörlerde, router'lar uygun maliyetli ve verimli bir çözüm sunar.

3 Eksen İşleme ile Hangi Parçalar Üretilebilir?

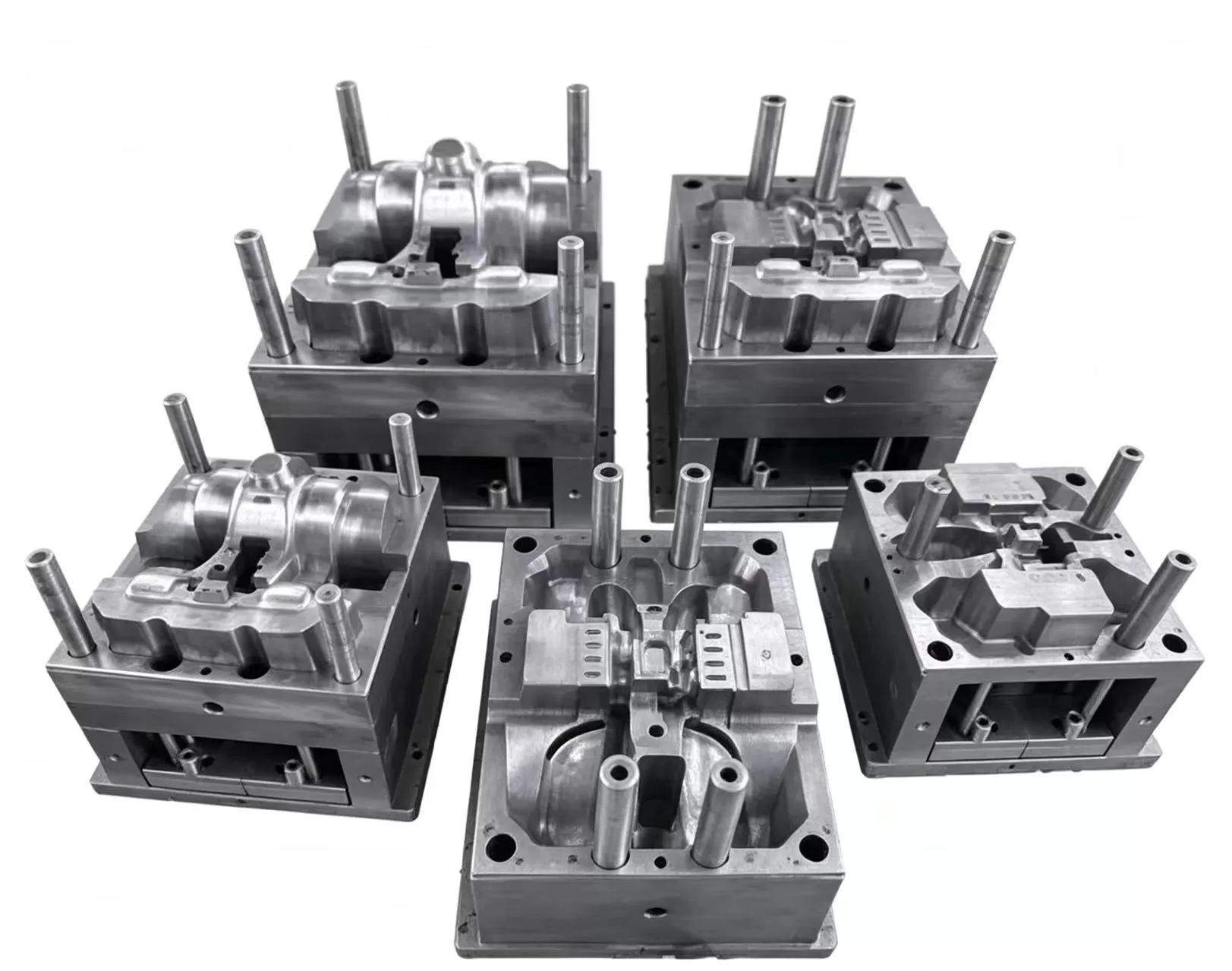

3 eksen işleme, basit ila orta karmaşıklıkta geometriye sahip geniş bir parça yelpazesi için uygundur. Düz plakalar, kademeli bloklar, manifoldlar, braketler, bağlantı elemanları, kalıplar, zımbalar ve prototipler üretmek için yaygın olarak kullanılır. Delikler, frezelenmiş kanallar, cepler ve basit konturlu yüzeyler içeren parçalar için de pratik bir seçimdir. Yüksek tekrarlanabilirlik gerektiren endüstrilerde, 3 eksen işleme genellikle yapısal bileşenler, bağlama parçaları ve hassas işlenmiş muhafazalar için kullanılır.

Yaygın parça tipleri şunları içerir:

• Düz plakalar ve taban bileşenleri.

• Braketler ve montaj parçaları.

• Kademeli bloklar ve manifoldlar.

• Prototipler ve numune parçalar.

• Kalıplar ve zımbalar.

• Alt kesimi olmayan basit konturlu parçalar.

• Temel geometriye sahip dişli ile ilgili bileşenler ve döner parçalar.

3 Eksen İşlemenin Endüstriyel Uygulamaları

3 eksen işleme, hassasiyet, verimlilik ve maliyet kontrolü arasında iyi bir denge sunduğu için birçok sektörde yaygın olarak kullanılır.

Havacılık

3 eksen işleme, bağlantı elemanları, braketler ve hafif yapısal bileşenler gibi havacılık parçaları için kullanılır. Özel malzemelerin işlenmesini ve sıkı boyut gereksinimlerini destekler.

Otomotiv

Otomotiv endüstrisinde, 3 eksen işleme genellikle muhafazalar, miller, çamurluklar, paneller ve motorla ilgili bileşenler için kullanılır. Kararlı toleranslar ve tekrarlanabilir üretim gerektiren parçalar için özellikle yararlıdır.

Elektronik

3 eksen işleme, mahfazalar, muhafazalar ve ısı alıcıları için yaygın olarak kullanılır. Montaj ve ısı yayılımını destekleyen hassas şekiller ve yüzeyler oluşturmaya yardımcı olur.

Tıbbi Cihazlar

Tıbbi parçalar genellikle titanyum, paslanmaz çelik ve kompozit malzemelerden işlenir.3 eksen portal tip işleme merkezidoğruluk, yüzey kalitesi ve tutarlılık gerektiren bileşenler için uygundur.

Takım ve Kalıp

3 eksen işleme, takım ve kalıp üretiminde önemli bir rol oynar. Güvenilir hassasiyet ve tekrarlanabilirlik gerektiren kalıp tabanları, zımbalar ve takım parçaları için yaygın olarak kullanılır.

3 Eksen İşleme Süreci ve 5 Eksen CNC İşleme Süreci Karşılaştırması

Taikan CNC İşleme Hizmetleri

Taikan CNC işleme hizmetleri, standart 3 eksen işlemeden gelişmiş5 eksen işlemeçözümlerine kadar geniş bir parça gereksinimini desteklemek üzere tasarlanmıştır. Müşterilerin parça geometrisi, malzeme, hassasiyet gereksinimleri ve üretim hedeflerine göre en uygun süreci seçmelerine yardımcı oluyoruz.

İşleme süreci planlama, ekipman entegrasyonu ve uygulama desteği konularındaki güçlü teknik deneyimiyle,Taikantutarlılık, verimlilik ve kalite talep eden endüstriler için güvenilir CNC çözümleri sunar. Proje basit yapısal parçalar veya karmaşık yüksek hassasiyetli bileşenler içeriyor olsun, hedefimiz gerçek üretim ihtiyacına uygun pratik bir işleme çözümü sunmaktır.
