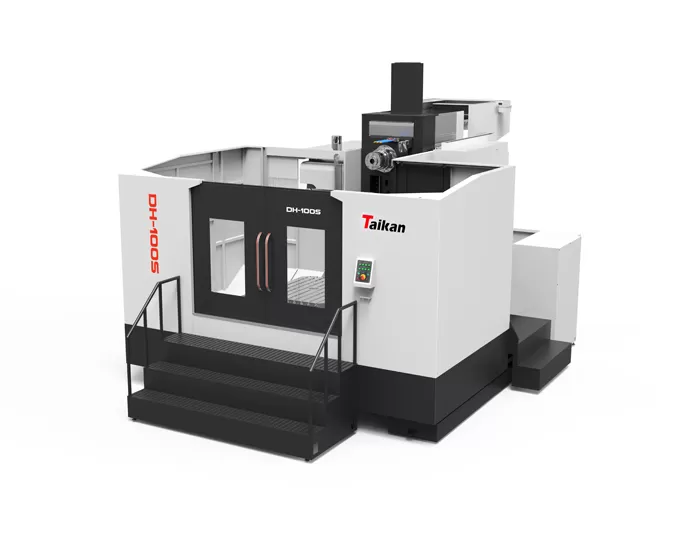

Name: HDH-100S Yatay İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

DH-100S yatay işleme merkezinin karakteristiği

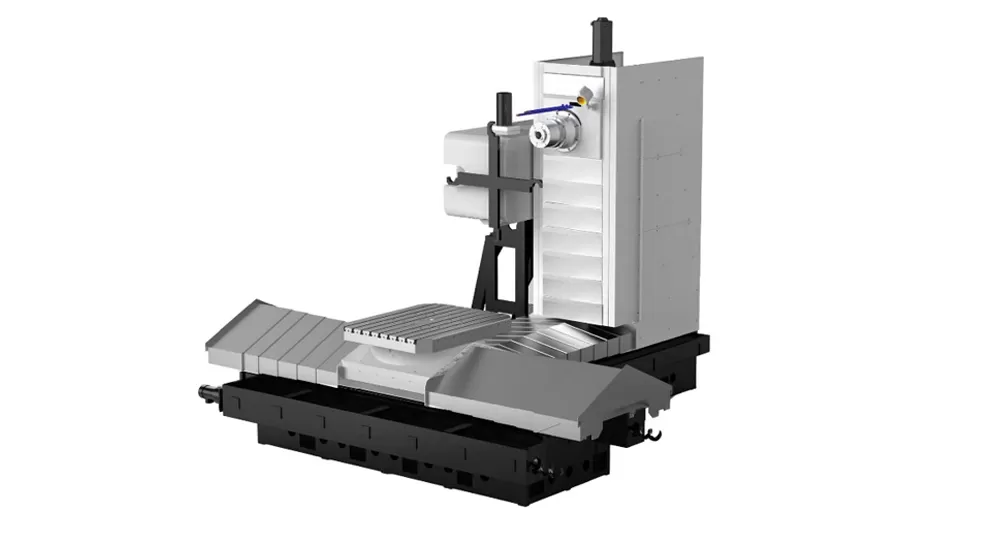

Büyük kutu tipi bileşenler için yapı tasarımı

Z-ekseni kolon hareketi ile t-şekilli yapı, döner tabla son derece geniş bir dönüş alanı sağlar. Maksimum φ2000mm dönüş çapı ile, çoğu kutu tipi bileşenlerin işlenmesini kolayca işler.

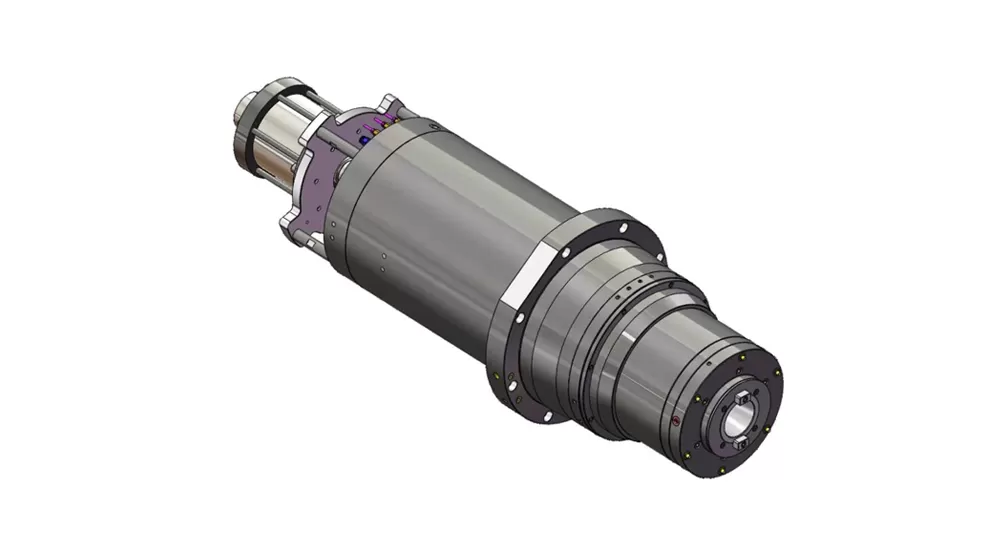

Yüksek torklu elektrik mili sistemi

Yüksek hız ve yüksek tork için farklı gereksinimleri karşılayabilen otomatik çift sargı anahtarlamaya sahip yüksek güçlü BT50 elektrik mili ile donatılmıştır. Mil yüksek hız, yüksek hassasiyet ve düşük gürültü performansı sunar.
Standart sıcaklık kontrollü soğutma sistemi, mil sıcaklığını etkili bir şekilde azaltır, termal deformasyonun önlenmesini ve uzun süreli işlemler sırasında kararlı işleme doğruluğunun korunmasını sağlar.
Ayrıca, farklı çalışma koşullarını işlemek, farklı üretim ortamlarında verimli ve istikrarlı performans sağlamak için çeşitli iş mili seçenekleri mevcuttur.

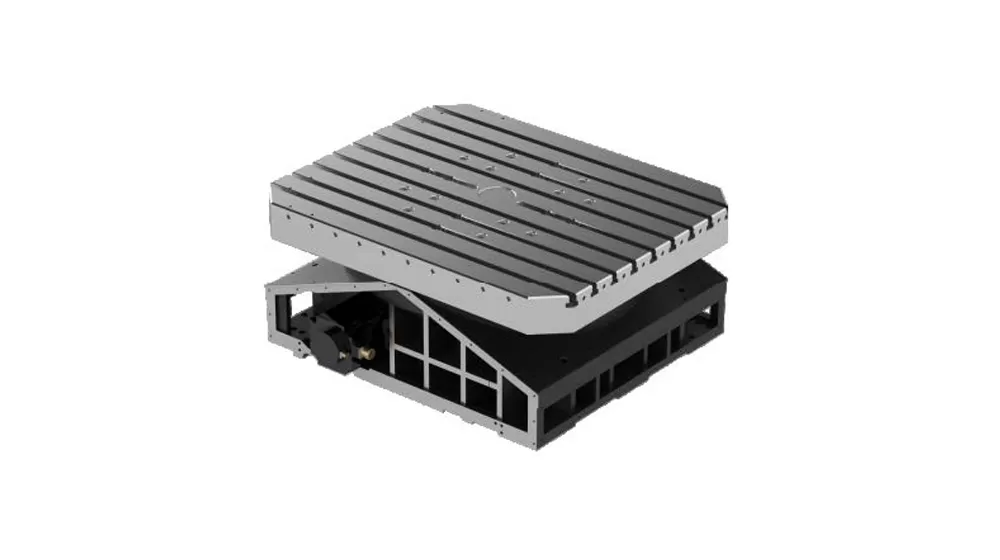

Yüksek hassasiyetli kam döner tabla

Sistem, çalışma tezgahının sıkıca sıkıştırılmasını sağlamak, işleme sırasında stabilite ve titreşimsiz performans sağlamak için hidrolik destek kilitleme mekanizması ile birlikte yüksek hassasiyetli konik konumlandırma pimleri kullanır.
Cam tipi CNC döner tabla, kavisli bir camın sabit hızlı sürücü yüzeyine ve taret üzerinde iğne yatakları ile önceden yüklenmiş yuvarlanma temas iletimine sahiptir ve yüksek hassasiyet, yüksek hız, sıfır geri tepme, ve ağır yükleri idare etme yeteneği.
Ayrıca, yüksek hassasiyetli doğrudan tahrikli bir döner tabla, yüksek torklu çerçevesiz doğrudan tahrikli motor, geniş çaplı yüksek hassasiyetli özel döner tabla yatakları ile donatılmış bir seçenek olarak mevcuttur. Ve gelişmiş doğruluk ve kararlılık için bir Renishaw dairesel ızgara.

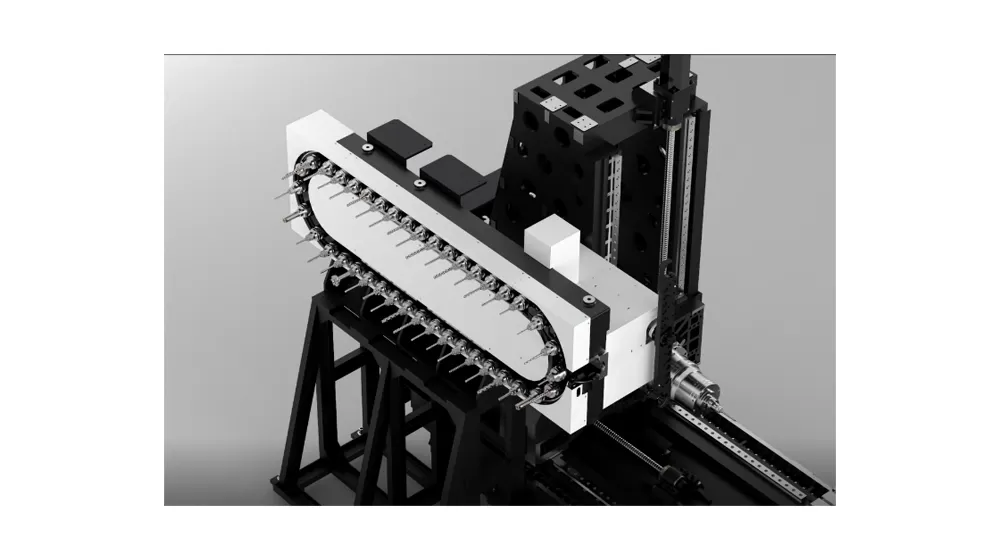

40t zincir tipi zemin üstü takım dergisi

Büyük kutu tipi bileşenler için yapı tasarımı

40t zincir tipi zemin üstü takım dergisi

DH-100S yatay işleme merkezinin uygulanması

Özellikle inşaat makineleri, otomotiv, enerji, bilgi ve kalıplar gibi sektörlerde parça işleme için kullanılır. Özellikle karmaşık ve düzensiz şekilli parçaların işlenmesi için ideal olan büyük kutu tipi ve kabuk tipi bileşenlerin işlenmesi için uygundur.

Iş parçası örneği 1

Iş parçası örneği 2

Iş parçası örneği 3

Iş parçası örneği 4

Iş parçası örneği 5

HDH-100S Yatay İşleme Merkezi Teknik Özellikleri

Name			Unit	HDH-100S	Açıklama
Hareket	X/Y/Z		mm	2000/1300/1200
	Mil uç yüzeyinden tabla merkezine mesafe		mm	350-1550
	Mil yüzeyinden tabla yüzeyine mesafe		mm	150-1450
	Maks. iş parçası ölçüsü		mm	φ2000×1300
Tabla	Size		mm	1000*1250
	Maks. yük		kg	5000
	T-kanal adedi (adet × kanal genişliği × aralık)		mm	9×22×100
	Min. ayar birimi		°	0.001
Mil	Güç (S1/S6 %15)		kW	28/42
	Tork (S1/S6 %15)		Nm	334/630
	Devir		dev/dk	10000
	Koniklik		-	BT50
Devir	İlerleme eksen motor gücü		kW	6.4/5.4/6.4/5.4
Devir	X, Y, Z ekseni hızlı traverse		m/dk	24/24/24
Doğruluk	Konumlandırma hassasiyeti (X/Y/Z)		mm	X/Y/Z: 0,012 (cetvelsiz), 0,01 (cetvelli) B: 10”, 8” (cetvelli)	VDI3441
Doğruluk	Tekrarlama hassasiyeti (X/Y/Z)		mm	X/Y/Z: 0,008 (cetvelsiz), 0,006 (cetvelli) B: 8”, 6” (cetvelli)	VDI3441
Takım magazini	Kapasite		T	40
	Takım boyu		mm	500
	Takım çapı		mm	125/250
	Takım ağırlığı		kg	18
Diğer	Sistem		-	Siemens 828D
	Hava kaynağı	flow	L/dk	500 (ANR)
	Hava kaynağı	Basınç	MPa	0,6~0,8
	Toplam elektrik kapasitesi		KVA	65
	Boyut (UGY)		mm	7130×4812×4125
	Toplam Ağırlık		kg	19000

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Spesifikasyonlar ve detaylar ürün geliştirmeleri veya iyileştirmeleri nedeniyle değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
