CNC Makine Teşhisi: Asla Göz Ardı Etmemeniz Gereken 12 Uyarı İşareti

Modern imalatta, CNC makinelerinden tutarlı hassasiyet, yüksek verimlilik ve kesintisiz çalışma beklenir. Ancak çoğu büyük makine arızası uyarısız ortaya çıkmaz. Bir iş mili arızalanmadan, bir servo alarmı vermeden veya makine beklenmedik şekilde üretimi durdurmadan çok önce, genellikle bir şeylerin ters gitmeye başladığını gösteren hafif belirtiler vardır.

Ne yazık ki birçok atölye ancak arıza meydana geldikten sonra tepki verir. Bu noktada onarım maliyetleri, üretim gecikmeleri ve kapasite kaybı önemli hale gelebilir.

Etkili CNC makine teşhisi, plansız duruşları önleyecek kadar erken safhada anormal makine davranışlarını tespit etmeye odaklanır. İster küçük bir işleme atölyesi ister büyük bir üretim tesisi işletiyor olun, makine bozulmasının uyarı işaretlerini anlamak, ekipman ömrünü uzatmaya ve genel üretim verimliliğini artırmaya yardımcı olabilir.

Dikey işleme merkezi çalıştıran tesisler için proaktif teşhis, istikrarlı üretim programlarını sürdürmek ve bakım giderlerini azaltmak açısından genellikle kritik bir rol oynar.

CNC Makine Teşhisi Neden Önemlidir?

Modern CNC makineleri, iş milleri, servo sürücüler, bilyalı vidalar, kızaklar, yağlama sistemleri, takım değiştiriciler ve makine kontrolörlerinden oluşan son derece entegre sistemlerdir. Bu bileşenlerden herhangi birindeki sorun, zamanla işleme kalitesini veya makine güvenilirliğini etkileyebilir.

Birçok üretim ortamında, özellikle de birdikey frezeleme merkezikullananlarda, tek bir bileşen sorunu erken tespit edilmezse hızla dengesiz işleme performansına dönüşebilir.

Teşhisin amacı yalnızca arızaları belirlemek değil, gelişmekte olan sorunları arızaya dönüşmeden önce fark etmektir.

Etkili bir teşhis programı üreticilere şu konularda yardımcı olabilir:

• Plansız duruşları azaltmak

• İşleme hassasiyetini artırmak

• Bakım maliyetlerini düşürmek

• İş mili ve bileşen ömrünü uzatmak

• Üretim planlamasını iyileştirmek

• Genel ekipman etkinliğini (OEE) artırmak

Bir sorun ne kadar erken tespit edilirse, düzeltilmesi genellikle o kadar az maliyetli olur.

Acil Müdahale Gerektiren CNC Makinelerindeki Kritik Uyarı İşaretleri

Bu uyarı işaretleri genellikle, göz ardı edildiğinde doğrudan makine duruşuna yol açabilecek, gelişmekte olan mekanik veya elektriksel arızaları gösterir.

1. Aşırı İş Mili Titreşimi

İş mili titreşimi, genellikle bir CNC makinesinde ciddi bir mekanik sorunun geliştiğinin en erken göstergelerinden biridir.

Operatörler titreşimi sıklıkla kötüleşen yüzey kalitesi, alışılmadık makine gürültüsü veya hızlanan takım aşınması yoluyla fark eder. Başlangıçta hafif titreşim zararsız görünse de, uzun süreli çalışma iş mili yataklarına ve dönen bileşenlere ek gerilim bindirebilir.

Yaygın nedenler şunlardır:

• Rulman aşınması

• Takım dengesizliği

• Takım tutucusunun yanlış oturması

• İş mili eksen kaçıklığı

Zaman içinde titreşim eğilimlerini izlemek, tekil bir anormal okumaya tepki vermekten genellikle daha değerlidir. Kademeli olarak artan titreşim, büyük iş mili hasarı meydana gelmeden önce araştırılması gereken bir soruna işaret eder.

2. Sürekli İş Mili Aşırı Isınması

Tüm iş milleri çalışma sırasında, özellikle yüksek devirlerde ısı üretir. Ancak anormal sıcaklık artışları asla göz ardı edilmemelidir.

Aşırı iş mili sıcaklıkları genellikle rulman sistemi, yağlama devresi veya soğutma mekanizmasındaki sorunlara işaret eder. İş mili sıcaklıkları normal çalışma aralıklarının üzerine çıkmaya devam ederse, bileşen aşınması hızla ivmelenebilir.

Operatörler şunlara dikkat etmelidir:

• Alışılmadık derecede sıcak iş mili gövdeleri

• Sık sıcaklık alarmları

• Isıyla birlikte artan titreşim

• Azalan işleme kararlılığı

Aşırı ısınmaya erken müdahale etmek, maliyetli iş mili revizyonlarını ve uzun süreli duruşları önleyebilir.

3. Sık Servo Alarmları

Servo alarmları, gelişmekte olan makine kontrol sorunlarının en yaygın göstergeleri arasındadır.

Ara sıra görülen alarmlar geçici çalışma koşullarından kaynaklanabilirken, tekrarlayan alarmlar genellikle hareket kontrol sisteminde altta yatan sorunları gösterir.

Olası nedenler şunlardır:

• Motor aşırı yüklenmesi

• Enkoder arızaları

• Sürücü arızaları

• Aşırı mekanik direnç

Kök neden belirlenmeden yapılan tekrarlı alarm sıfırlamaları, sorunun kötüleşmesine ve sonunda makinenin durmasına yol açabilir.

4. Konumlandırma Hassasiyeti Sapması

Konumlandırma hassasiyetini kademeli olarak kaybeden bir makine, sorun belirgin hale gelmeden önce haftalarca çalışmaya devam edebilir.

Birçok üretici, konumlandırma sorunlarını ilk olarak parça boyutları tolerans sınırlarına doğru kaymaya başladığında veya kalite kontrolleri tutarsızlıkları ortaya çıkardığında fark eder.

Tipik nedenler şunlardır:

• Bilyalı vida aşınması

• Enkoder hataları

• Isıl genleşme

• Servo ayar sorunları

Konumlandırma hassasiyeti ürün kalitesini doğrudan etkilediği için, küçük sapmalar bile ivedilikle araştırılmayı hak eder.

İşleme Kalitesini Etkileyen CNC Makine Performans Sorunları

Bu uyarı işaretleri üretimi hemen durdurmayabilir, ancak parça kalitesini ve üretim verimliliğini ciddi şekilde etkileyebilir.

5. Hızlı Takım Aşınması

Takım ömründeki beklenmedik azalmalar, yalnızca takımlamayla ilgili sorunlardan ziyade çoğu zaman makineyle ilgili sorunlara işaret eder. Takımlar beklenenden önemli ölçüde daha hızlı aşındığında, kök neden makine titreşimi, iş mili salgısı, rijitlik sorunları veya uygun olmayan kesme koşullarını içerebilir. Takım tüketim eğilimlerini izlemek, makine sağlığı hakkında değerli bilgiler sağlayabilir ve ciddileşmeden önce gelişmekte olan mekanik sorunların belirlenmesine yardımcı olabilir.

6. Kötü Yüzey Kalitesi

Yüzey kalitesi, genel makine durumunun değerli bir göstergesi işlevi görür.

Sürekli olarak düzgün yüzeyler üreten ancak aniden titreşim izleri, pürüzlü yüzeyler veya tutarsız dokular oluşturmaya başlayan bir makine, mekanik dengesizlik yaşıyor olabilir.

Olası nedenler şunlardır:

• İş mili titreşimi

• Takım tutucu sorunları

• Kızak aşınması

• Yapısal gevşeklik

Yüzey kalitesindeki değişiklikler, genellikle daha belirgin mekanik belirtiler gelişmeden önce ortaya çıkar.

7. Tekrarlanabilirlik Sorunları

Tekrarlanabilirlik, bir makinenin aynı koşullar altında tekrar tekrar özdeş sonuçlar üretme yeteneğini ölçer.

Özdeş işleme programları farklı sonuçlar ürettiğinde, makine tekrarlanabilirliği bozuluyor olabilir.

Yaygın katkıda bulunan faktörler şunlardır:

• Mekanik aşınma

• Isıl kararsızlık

• Servo tutarsızlıkları

• Boşluk gelişimi

Tekrarlanabilirlik sorunları, ürün tutarlılığını kademeli olarak azaltabilir ve kalite kontrol maliyetlerini artırabilir.

Zamanla Büyüyen Bakım Sorunları

Bu sorunlar genellikle küçük bakım endişeleri olarak başlar, ancak ihmal edilirse büyük güvenilirlik sorunlarına dönüşebilir.

8. Otomatik Takım Değiştirici (ATC) Arızaları

Otomatik takım değiştirici, üretim verimliliğini korumak için elzemdir. Yavaş takım değişimleri, kaçırılan takım değişimleri veya aralıklı takım konum hataları, gelişmekte olan mekanik veya sensörle ilgili sorunlara işaret edebilir.

Erken ATC sorunlarını göz ardı etmek, beklenmedik üretim kesintilerine ve maliyetli sorun giderme çabalarına yol açabilir.

9. Soğutma Sıvısı Sistemi Sorunları

Soğutma sıvısı sistemleri sıcaklık kontrolü, yağlama ve talaş tahliyesinde kritik bir rol oynar.

Azalan soğutma performansı şunlara yol açabilir:

• Kötü yüzey kalitesi

• Artan takım aşınması

• Isıl bozulma

• Talaş birikimi

Pompaların, filtrelerin, nozulların ve soğutma sıvısı kalitesinin rutin kontrolleri, üretimi etkilemeden önce birçok işleme sorununu önleyebilir.

10. Bilyalı Vida Aşınması

Bilyalı vidalar, dönme hareketini hassas doğrusal harekete dönüştürmekten sorumludur. Aşınma arttıkça, makine konumlandırması daha az tutarlı hale gelir ve boşluk gelişmeye başlayabilir.

Yaygın uyarı işaretleri şunlardır:

• Tutarsız boyutlar

• Eksen hareket düzensizlikleri

• Artan boşluk

• Azalan konumlandırma hassasiyeti

Düzenli muayene, işleme hassasiyeti etkilenmeden önce aşınmanın belirlenmesine yardımcı olur.

11. Kızak Bozulması

Kızaklar, hassas işleme için gereken kararlılığı ve rijitliği sağlar. Zamanla kirlenme, yetersiz yağlama veya aşırı yükleme aşınmayı hızlandırabilir.

Kızaklar bozuldukça, üreticiler şunları yaşayabilir:

• Azalan rijitlik

• Artan titreşim

• Daha düşük işleme hassasiyeti

• Yüzey kalitesi sorunları

Doğru yağlama yönetimi, kızak ömrünü uzatmanın en etkili yollarından biri olmaya devam etmektedir.

12. Yağlama Sistemi Düzensizlikleri

Birçok ciddi CNC makine arızasının kökeni yetersiz yağlamaya dayandırılabilir. Yağlama sistemleri uygun yağ dağıtımını sağlayamadığında, kritik bileşenler hızlanmış aşınma ve artan sürtünme yaşar.

Uyarı işaretleri genellikle şunları içerir:

• Anormal makine gürültüsü

• Yükselmiş çalışma sıcaklıkları

• Artan bileşen aşınması

• Yağlama alarmları

Rutin yağlama kontrolleri, mevcut en basit ve en maliyet etkin önleyici bakım uygulamaları arasındadır.

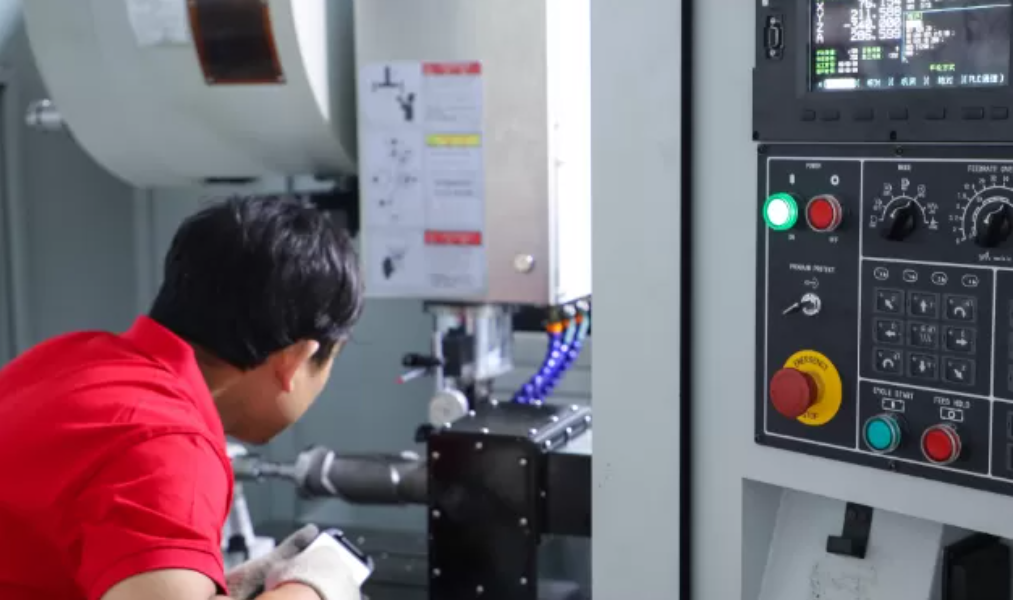

CNC Makine Sağlığı Muayene Kontrol Listesi

Yapılandırılmış bir muayene programı, bakım ekiplerinin, sorunlar üretimi etkilemeden önce gelişmekte olan problemleri belirlemesine yardımcı olur.

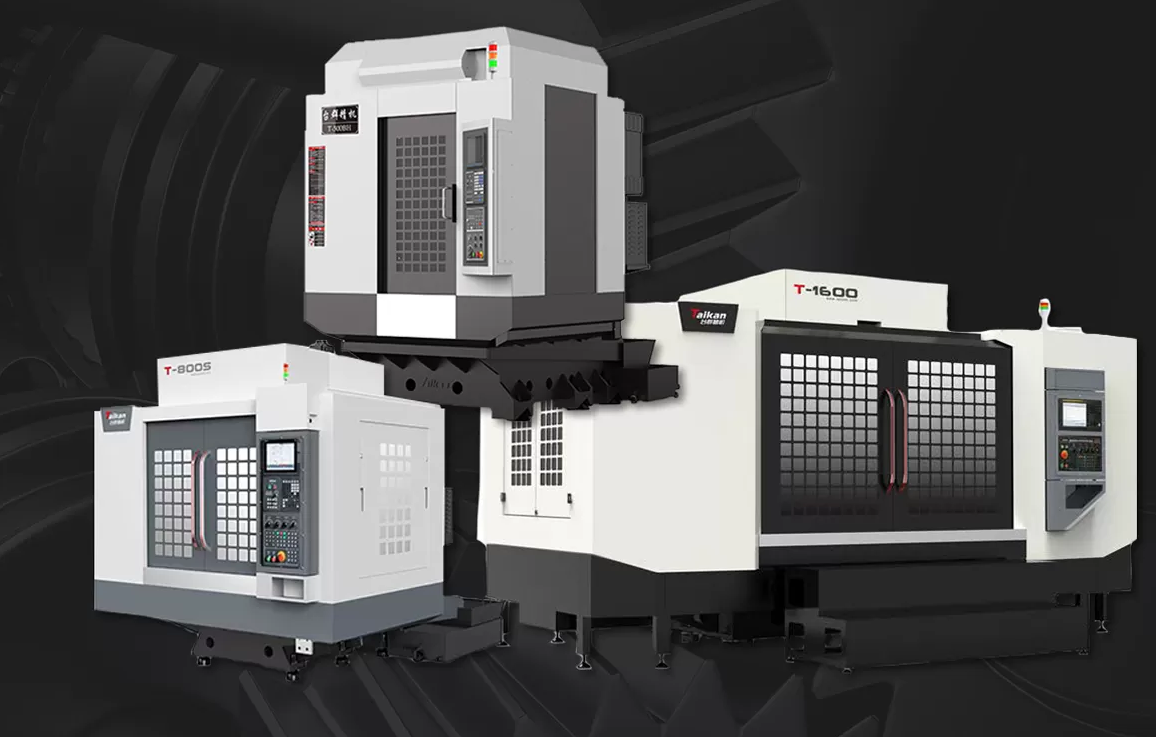

Birdelme ve frezeleme merkeziişleten tesisler, bu makineler sıklıkla yüksek iş mili hızlarında ve zorlu üretim çevrimlerinde çalıştığı için yapılandırılmış muayene programlarından önemli ölçüde fayda sağlar.

Önleyici Bakım ve Reaktif Bakım Karşılaştırması

Birçok üretici hala düzeltici bakıma bel bağlamakta, makineleri yalnızca arıza meydana geldikten sonra onarmaktadır. Bu yaklaşım başlangıçta maliyet etkin görünse de, genellikle uzun vadede daha yüksek giderlere yol açar.

En başarılı üreticiler, beklenmedik arızaları azaltmak için rutin muayeneleri, durum izlemeyi ve kestirimci bakım stratejilerini birleştirir.

Modern CNC Makineleri Gelişmiş Teşhisi Nasıl Destekler?

Üretim akıllı fabrika ortamlarına doğru ilerledikçe, makine teşhisi giderek daha sofistike hale gelmektedir.

Modern CNC platformları artık aşağıdaki gibi özellikleri bünyesinde barındırmaktadır:

• Gerçek zamanlı iş mili izleme

• Servo yük analizi

• Isıl kompanzasyon

• Takım ömrü yönetimi

• Uzaktan teşhis yetenekleri

• Kestirimci bakım fonksiyonları

Bu teknolojiler, üreticilerin gelişmekte olan sorunları daha erken tespit etmelerine ve sabit servis aralıkları yerine gerçek makine koşullarına dayalı bakım kararları almalarına olanak tanır.

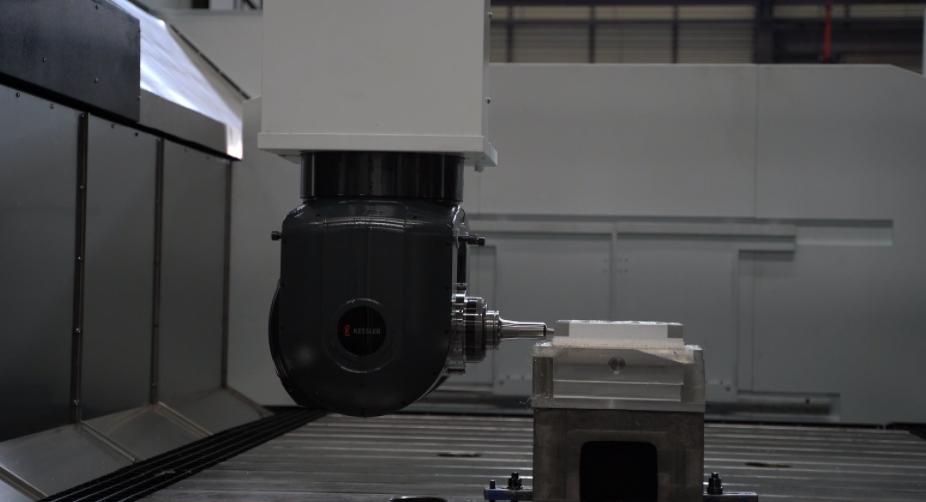

Daha büyük üretim ortamları için, gelişmiş portal işleme merkezi sistemleri, makine kullanılabilirliğini ve operasyonel güvenilirliği artıran akıllı izleme teknolojilerini giderek daha fazla entegre etmektedir.

Sıkça Sorulan Sorular

CNC makine teşhisi nedir?

CNC makine teşhisi, ekipman arızasına yol açmadan önce gelişmekte olan mekanik, elektriksel veya kontrol sistemi sorunlarını belirlemek için makine performansının izlenmesi ve analiz edilmesi sürecini ifade eder.

Hangi CNC makine sorunu ilk olarak ele alınmalıdır?

İş mili titreşimi, aşırı ısınma, konumlandırma hassasiyeti ve tekrarlayan servo alarmlarını içeren sorunlar, hızla büyük duruşlara veya maliyetli onarımlara yol açabileceklerinden genellikle en yüksek önceliği almalıdır.

CNC makineleri ne sıklıkla muayene edilmelidir?

Temel operasyonel kontroller günlük olarak yapılmalı, daha kapsamlı muayeneler ise makine kullanımına bağlı olarak aylık, üç aylık ve yıllık olarak gerçekleştirilmelidir.

Kestirimci bakım CNC makine duruşlarını azaltabilir mi?

Evet. Kestirimci bakım programları, üreticilerin arızalar meydana gelmeden önce gelişmekte olan sorunları belirlemesine yardımcı olarak beklenmedik duruşları azaltır ve bakım verimliliğini artırır.

Bakım gerektiren en yaygın CNC makine bileşenleri nelerdir?

İş mili rulmanları, bilyalı vidalar, servo sistemler, yağlama sistemleri, kızaklar, soğutma sıvısı sistemleri ve otomatik takım değiştiriciler en sık servis gören bileşenler arasındadır.

Sonuç

Çoğu CNC makine arızası aniden meydana gelmez. Operatörlerin ve bakım ekiplerinin büyük bir arıza meydana gelmeden çok önce tespit edebileceği uyarı işaretleriyle kademeli olarak gelişir.

İş mili titreşimini, aşırı ısınmayı, konumlandırma hassasiyetini, servo alarmlarını, takım aşınmasını, soğutma sıvısı performansını, yağlama koşullarını ve diğer kritik göstergeleri izleyerek üreticiler duruşları önemli ölçüde azaltabilir ve ekipman güvenilirliğini artırabilir.

Kestirimci bakım ve akıllı üretim gelişmeye devam ettikçe, etkili CNC makine teşhisi, makine performansını en üst düzeye çıkarmak, ekipman ömrünü uzatmak ve üretim kapasitesini korumak için en değerli stratejilerden biri olmaya devam edecektir.
