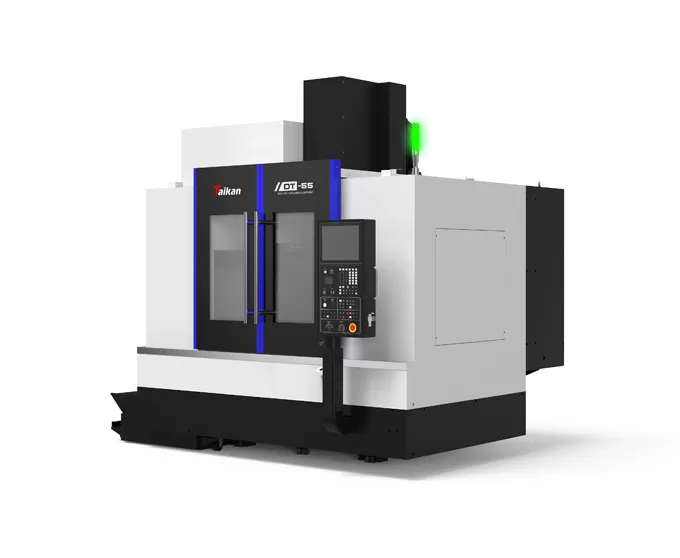

HDT55 Yüksek Hassasiyetli Dikey İşleme Merkezi

Hareket Mesafesi

Tabla hareketi (X ekseni)

mm

1050

Dengeleyici hareketi (Y ekseni)

mm

550

Mil kutusu hareketi (Z ekseni)

mm

550

Mil burnundan tabla yüzeyine mesafe

mm

120-670

Mil merkezinin kolon kılavuz yüzeyine mesafesi

mm

650

Tabla

Tabla boyutu

mm

1200*500

Tabla yükleme kapasitesi

kg

800

T-KANAL (Adet-Genişlik*Aralık)

mm

5-18*100

Mil

Motor gücü (S1/S6)

kW

11/18.5

Motor torku (S1/S6) (anma/kısa süreli)

N.m

52.5/118

Dönüş hızı

dev/dk

50~12000（doğrudan）

Mil çapı

mm

Ф150

Mil konikliği

/

BBT40

Sürücü

Motor gücü X/Y/Z

kW

3.0/3.0/3.0

Hız

X/Y/Z eksenleri hızlı ilerleme hızı

m/dk

48/48/48

Hassasiyet

Konumlandırma hassasiyeti（X/Y/Z）

mm

0.006/0.006/0.006

VDI 3441

Tekrarlanabilirlik（X/Y/Z）

mm

0.004/0.004/0.004

Takım magazini

Takım kapasitesi

T

30

Maks. ağırlık

kg

8

Maks. uzunluk

mm

350

Maks. izin verilen tork

Nm

≤10.19

Maks. çap (dolu/komşu)

mm

Ф80/Ф150

Diğerleri

CNC sistemi

/

FANUC 0i MF PLUS

Gaz kaynağı

Flow

L/dk

≥280（ANR）

Hava basıncı

MPa

0.6-0.8

Ekipman kapasitesi

KVA

25

Makine boyutu

mm

3148*2926*2935

Karşılık gelen X*Y*Z ekseni

Makine ağırlığı (yakl.)

kg

6000
