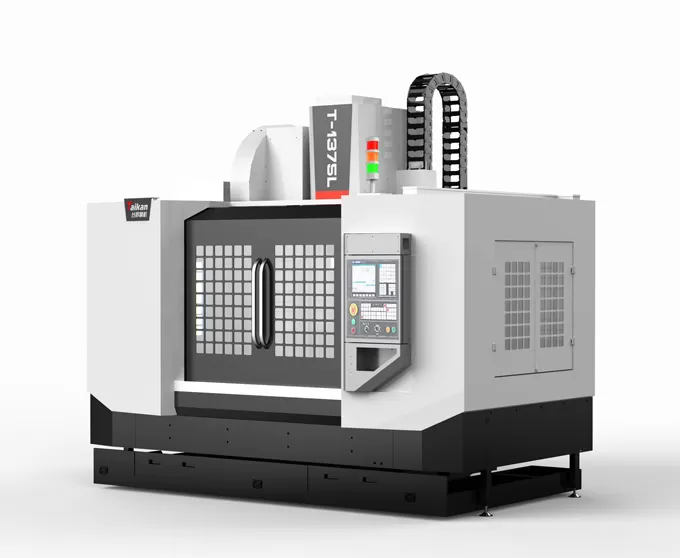

Name: HT-1375L Yüksek Hızlı ve Yüksek Hassasiyetli Dikey İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

T-1375L yüksek hızlı ve yüksek hassasiyetli dikey işleme merkezinin karakteristiği

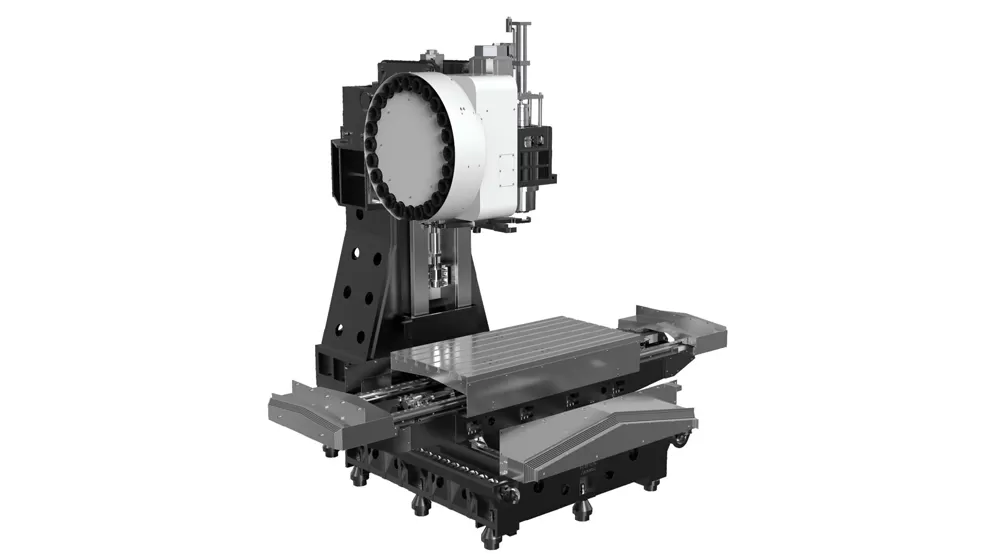

Makine yapısı ve tasarımı

Kolon tipi çapraz slayt yapısı: Y ekseni, mükemmel yüksek yük kapasitesi ve hassas işleme performansı sağlayan dört raylı bir tasarımı benimser.
Yüksek mukavemetli dökme demir bileşenleri: ana taban parçaları reçine kum döküm ve yüksek mukavemetli dökme demirden yapılır, olağanüstü sertlik ve uzun vadeli hassas stabilite sağlar.

Yüksek sertlik besleme sistemi

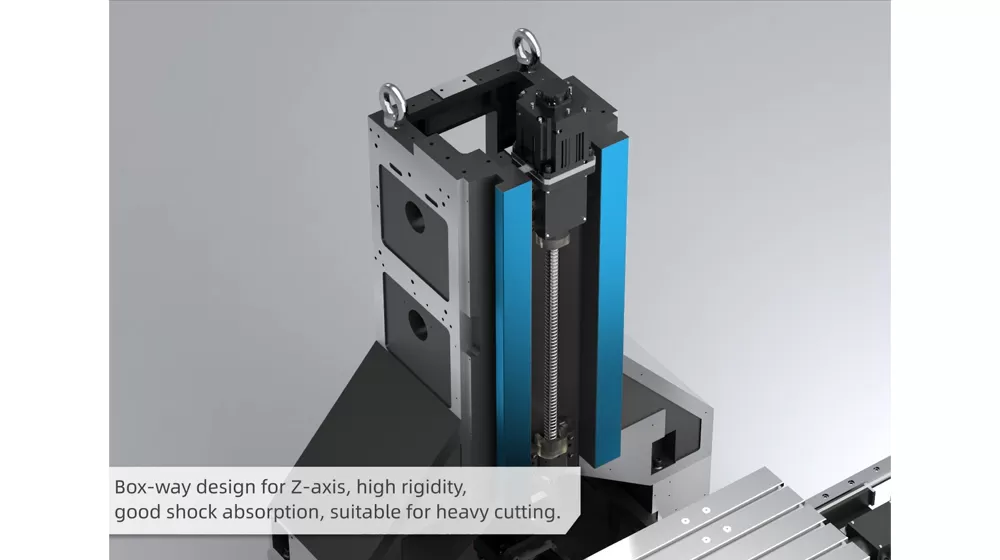

Yüksek sertlikli raylar: X/Y eksenleri, düşük sürtünme ve gürültü sunan lineer raylar kullanırken, Z ekseni dikdörtgen sertleştirilmiş raylar kullanır, güçlü titreşim direncine sahip daha fazla kesme kuvveti taşıyabilir.
Önceden gerilmiş bilyalı vidalar: bilyalı vidalar kurulum sırasında önceden gerilir, daha fazla iletim doğruluğu ve kararlılığı arttırır, yüksek hassasiyetli işleme sağlar.

Z ekseni dengeleyici sistemi

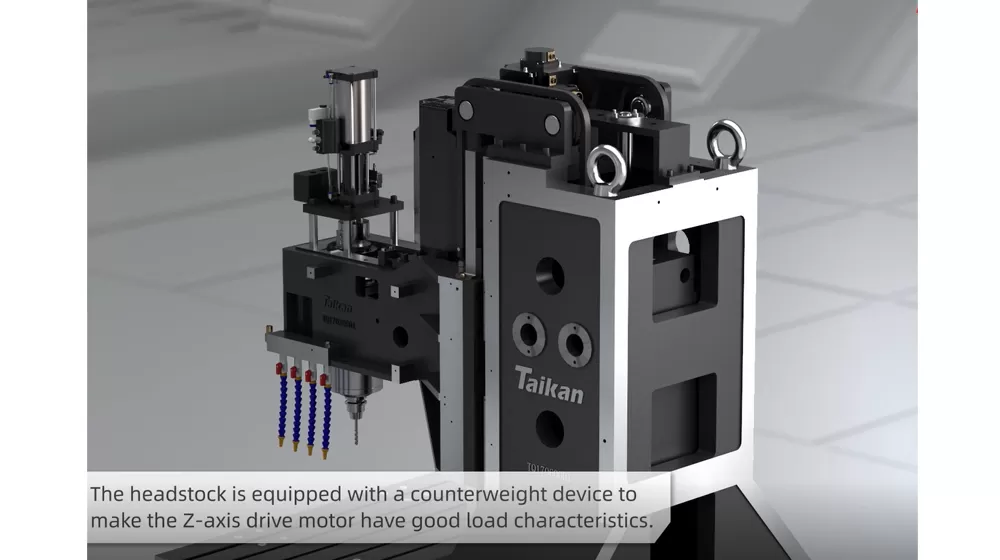

Dengeleyici cihaz: z-ekseni mili kutusu, yüksek hızlarda düzgün hareket sağlamak ve işleme stabilitesini ve doğruluğunu iyileştirmek için bir dengeleyici cihazı ile donatılmıştır.
Hassas karşı ağırlık tasarımı: karşı ağırlık, en iyi işleme performansı için Z ekseni tahrik motorunun yük özelliklerini optimize ederek, mil kutusunun ağırlığına tam olarak eşleştirilir.

Yüksek verimli mil sistemi

Kayış tahrikli mil: makine, maksimum hız 6000rpm ile, kesme verimliliğini önemli ölçüde artıran bir Taikan yüksek hızlı BT50 kayış tahrikli mil ile standart olarak gelir.

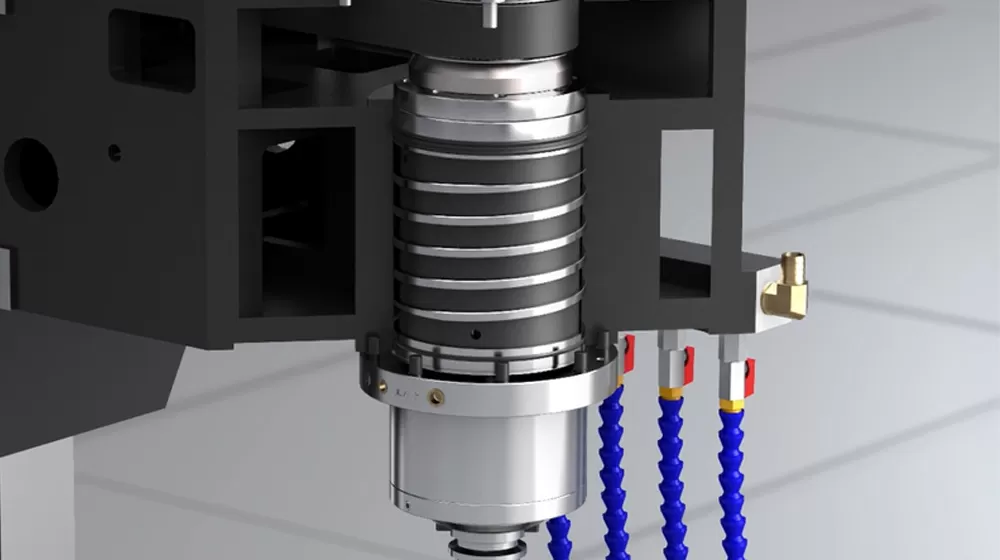

Mil koruması: milin ön kısmı labirent tasarımı ve hava perdesi korumasına sahiptir, sıvıların mil yataklarına girmesini, servis ömrünü uzatmasını ve bakım maliyetlerini azaltmasını etkili bir şekilde önler.
Sabit sıcaklık soğutma sistemi: mil, merkezi hava darbesi ve otomatik su soğutma sistemi ile donatılmıştır, kararlı bir sıcaklık sağlar ve termal deformasyonun azaltılması, sürekli yüksek hassasiyetli işleme sağlar.

T-1375L yüksek hızlı ve yüksek hassasiyetli dikey işleme merkezi uygulaması

Yatay ve dikey işleme merkezi arasındaki fark

Iş parçası örneği 1

Iş parçası örneği 2

HT-1375L Yüksek Hızlı ve Yüksek Hassasiyetli Dik İşleme Merkezi Teknik Özellikleri

Item			Unit	HT-1375L	Açıklamalar
Hareket	Tabla hareketi (X ekseni)		mm	1350
	Koç boyu hareketi (Y ekseni)		mm	750
	Kafa hareketi (Z ekseni)		mm	750
	Mil burnundan tabla yüzeyine mesafe		mm	120～870
	Mil merkezinden kolon kılavuz yüzeyine mesafe		mm	810
Tabla	Tabla ölçüsü		mm	1500*750
	Maks. yük (eşit dağılımlı)		kg	1300
	T-kanal (kanal sayısı – kanal genişliği * aralık)		mm	5-18*150
İş Mili	Motor gücü (anma/kısa süreli)		kW	15/18.5
	Motor torku (anma/kısa süreli)		N.m	143/191
	Devir aralığı		r/min	50～6000（kayış）
	Mil çapı		mm	Φ190
	Mil konikliği		/	BT50
	Çektirme somunu özellikleri		/	P50T-I（MAS403）
Hız	Kesme ilerleme hızı aralığı		mm/min	24
Hız	X/Y/Z ekseni hızlı travers hızı		m/min	15
Takım magazini	Takım kapasitesi		mm	300
	Maks. takım ağırlığı		mm	Φ105/Φ210
	Maks. takım boyu		pcs	1-10000
	Maks. takım çapı (tam dolu / yanı boş)		kg	24/24/15
Doğruluk	Konumlandırma doğruluğu (X/Y/Z)		mm	0.015	GB/T18400.4 (Tam hareket)
Doğruluk	Tekrarlanabilirlik (X/Y/Z)		mm	0.008	GB/T18400.4 (Tam hareket)
Diğer	Z ekseni dengeleme ağırlığı			Dengeleme ağırlığı
	CNC sistemi		/	FANUC 0i-MF Plus
	Hava kaynağı	Flow	L/dk	280（ANR）
	Hava kaynağı	Hava basıncı	MPa	0.6~0.8
	Ekipman kapasitesi		KVA	35
	Soğutma sıvısı tankı kapasitesi		L	400
	Makine boyutları		mm	5050×3680×3550	Talaş konveyör pedalı ile birlikte
	Ağırlık (yaklaşık)		Kg	11200

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Ürün yükseltmeleri veya iyileştirmeleri nedeniyle teknik özellikler ve ayrıntılar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
