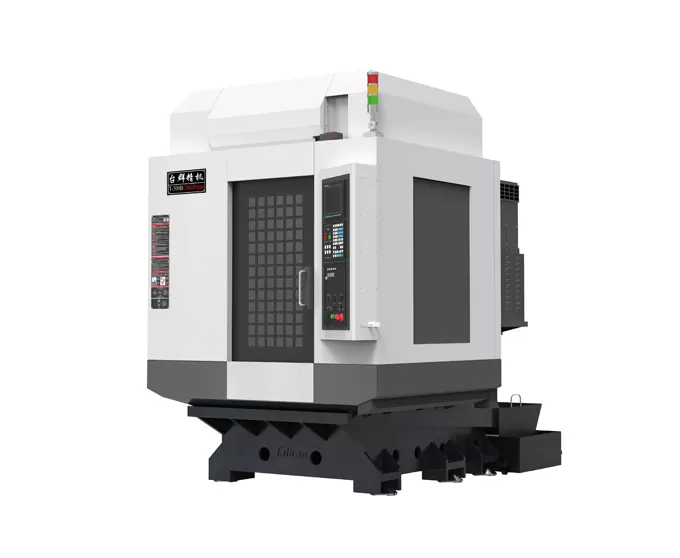

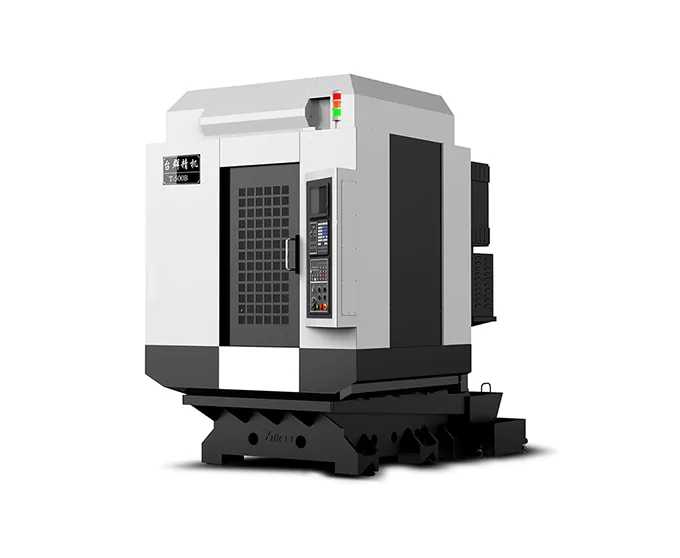

Name: HT-500B Yüksek Hızlı ve Yüksek Hassasiyetli Delme ve Freze İşleme Merkezi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

T-500B yüksek hızlı ve yüksek hassasiyetli delme ve freze işleme merkezinin özellikleri

Taban yapısı

Temel yapı, dijital analiz ve hassas mühendislik ile tasarlanmıştır, altı noktalı desteğe sahip büyük boy bir açıklığa sahiptir, makinenin sertliğini ve titreşim direncini etkili bir şekilde arttırır, işleme işlemi sırasında yüksek stabilite ve doğruluk sağlanması.

X, Y, Z eksenleri

Her üç eksen hassas bilyalı vidalarla donatılmıştır ve kılavuz raylar yüksek hassasiyetli lineer kılavuzlar kullanır ve üstün işleme doğruluğu ve güvenilirliği için düzgün çalışma ve hassas konumlandırma sağlar.

Doğrudan tahrik mili

Mil, doğrudan tahrikli bir iletim sistemine sahiptir, yüksek hızda dokunarak hataları azaltır ve yüksek hızlı işlemede yüksek çıkış gücü ile mükemmel performans sağlar.

Yüksek hızlı mil hızlı bir şekilde yanıt verir ve mil ömrünü önemli ölçüde uzatan seramik bilyalı rulmanlar ile donatılmıştır.

Hassas dereceli mil, yüksek hassasiyetli ve yüksek hızlı işleme taleplerini karşılayan maksimum 24,000 rpm'ye kadar hıza sahip standarttır.

Yüksek hızlı Servo takım değiştirici

Optimize edilmiş PLC takım değiştirici sistemi, hızlı ve istikrarlı bir takım değiştirme işlemi sağlar, takım değiştirme süresini ve işleme dışı süreyi önemli ölçüde azaltır, böylece genel işleme verimliliğini artırır.

Z ekseni, sertliği arttırmak ve ivmeyi önemli ölçüde artırmak, boşta kalma süresini azaltmak ve işleme verimliliğini ve makine yanıtını arttırmak için optimizasyonla tasarlanmıştır.

T-500B Yüksek Hızlı ve Yüksek Hassasiyetli Delme ve Frezeleme İşleme Merkezi Videosu

T-500B Delme ve Kılavuz Çekme İşleme Merkezi

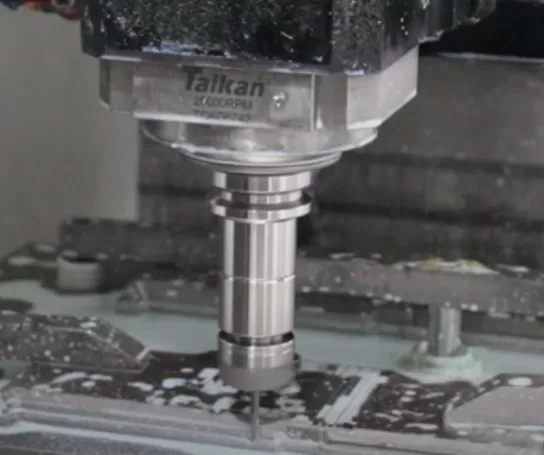

T-500B Delme ve Kılavuz Çekme İşleme Merkezi İşleme Videosu

T-500B yüksek hızlı ve yüksek hassasiyetli delme ve freze işleme merkezi uygulaması

3C endüstrisinde, otomotiv parçalarında, küçük kalıp işlemede, tıbbi cihazlarda ve küçük plaka parçalarının, disk şeklindeki parçaların ve konutların işlenmesi için diğer endüstrilerde yaygın olarak kullanılmaktadır.

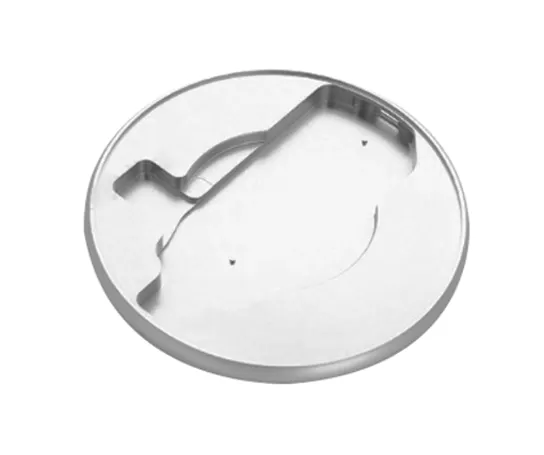

Iş parçası örneği 1

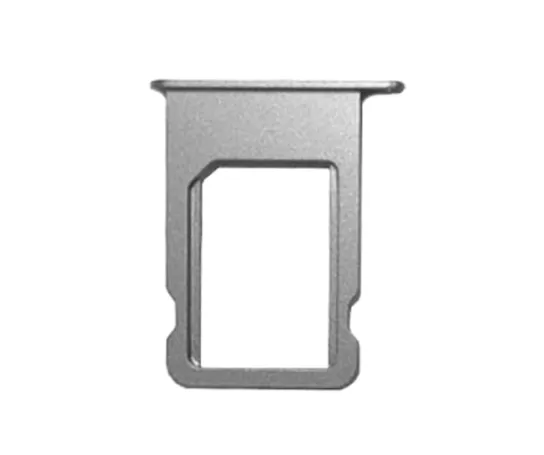

Iş parçası örneği 2

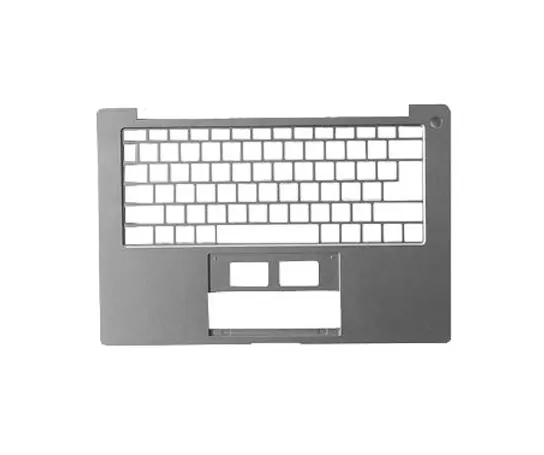

Iş parçası örneği 3

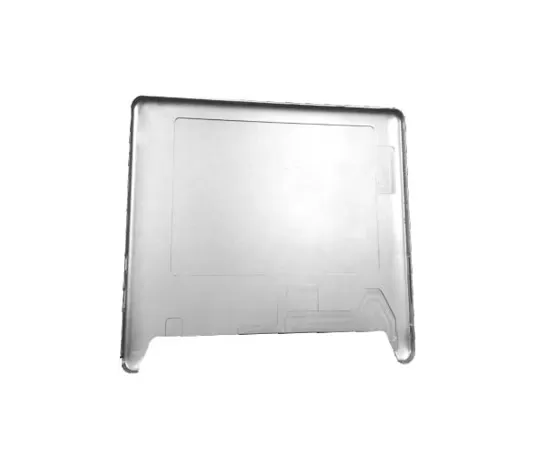

Iş parçası örneği 4

HT-500B Yüksek Hızlı ve Yüksek Hassasiyetli Delme & Frezeleme İşleme Merkezi Özellikleri

Item			Unit	HT-500B	Notlar
Hareket	Tabla hareketi (X ekseni)		mm	500
	Kızak hareketi (Y ekseni)		mm	400
	Başlık hareketi (Z ekseni)		mm	320
	Mil ucundan tabla yüzeyine mesafe		mm	180-500
	Mil merkezinden kolon kılavuz yüzeyine mesafe		mm	445
Tabla	Tabla boyutu		mm	620*400
	Maks. yük		kg	250
	T-kanal (kanal sayısı - kanal genişliği * aralık)		mm	3-14*120
Mil	Motor gücü (nominal/kısa süreli)		kW	3.7/5.5
	Motor torku (nominal/kısa süreli)		N.m	14.1/21
	Mil motoru hızı		rpm	20-24000
	Mil koniği		/	BT30
Hız	Kesme ilerleme hız aralığı		mm/dak	1-15000
Hız	X/Y/Z ekseni hızlı ilerleme hızı		m/dak	48/48/48
Hassasiyet	Konumlandırma hassasiyeti (X/Y/Z)		mm	0.006	GB/T 18400.4 （Tam hareket）
Hassasiyet	Tekrarlanabilirlik (X/Y/Z)		mm	0.004	GB/T 18400.4 （Tam hareket）
Takım magazini	Takım depolama kapasitesi		pcs	21
	Maks. takım ağırlığı		kg	3
	Maks. takım uzunluğu		mm	300
	Maks. takım çapı (dolu / bitişik boş)		mm	Ф60/Ф80
Diğer	CNC sistemi			Mitsubishi M80VA
	Hava kaynağı	Flow	L/dak	≥200（ANR）
	Hava kaynağı	Hava basıncı	MPa	0.6-0.8
	Ekipman kapasitesi		kVA	15
	Maks. soğutma sıvısı tankı kapasitesi		L	145
	Makine boyutu		mm	169026602320	XYZ eksenine karşılık gelir
	Ağırlık (yaklaşık)		kg	3100

Bu sayfadaki bilgiler sadece referans amaçlıdır. Ürün yükseltmeleri veya iyileştirmeleri nedeniyle özellikler ve ayrıntılar değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
