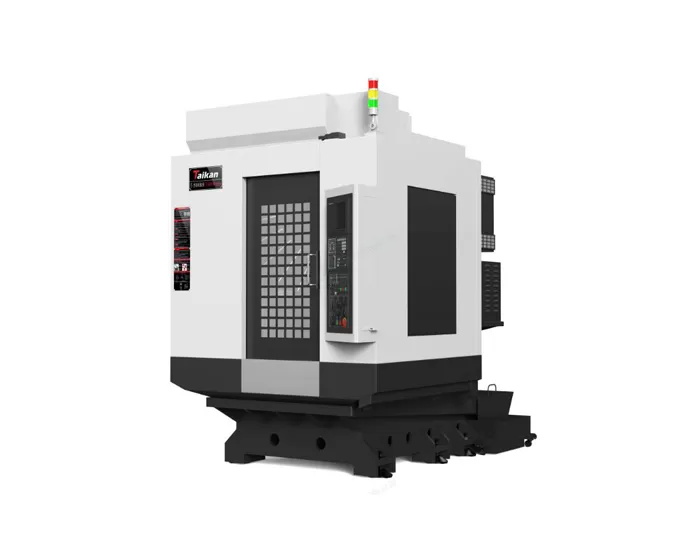

HT-500BH Yüksek Hızlı ve Yüksek Hassasiyetli Delme & Frezeleme İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

500

Kızak hareketi (Y ekseni)

mm

400

Mil başlığı hareketi (Z ekseni)

mm

460（21T）

İş mili ucundan tabla yüzeyine olan mesafe

mm

180-640

İş mili merkezinden kolon kılavuz yüzeyine olan mesafe

mm

445

Tabla

Tabla boyutu

mm

620*400

Maks. yük

kg

250

T-kanal (kanal sayısı - kanal genişliği * aralık)

mm

3-14*120

İş mili

Motor gücü (nominal/kısa süreli)

kW

3.7/5.5

Motor torku (nominal/kısa süreli)

N.m

14.1/21

İş mili motor hızı

rpm

20-24000

İş mili koniği

/

BT30

Hız

Kesme ilerleme hızı aralığı

mm/min

1-15000

X/Y/Z ekseni hızlı hareket hızı

m/min

48/48/48

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.006

GB/T 18400.4

（Tam hareket）

Tekrarlanabilirlik (X/Y/Z)

mm

0.004

Takım magazini

Takım depolama kapasitesi

pcs

21

Maks. takım ağırlığı

kg

3

Maks. takım uzunluğu

mm

300

Maks. takım çapı (dolu / bitişik boş)

mm

Ф60/Ф80

Diğer

CNC sistemi

Mitsubishi M80VA

Hava kaynağı

Flow

L/min

≥200（ANR）

Hava basıncı

MPa

0.6-0.8

Ekipman kapasitesi

kVA

15

Maks. soğutma sıvısı deposu kapasitesi

L

145

Makine boyutu

mm

1690*2620*2470

X*Y*Z eksenine karşılık gelen

Ağırlık (yaklaşık)

kg

3300
