Dikey İşleme Merkezi ve Yatay İşleme Merkezi: Temel Farklar Açıklandı

Dikey İşleme Merkezi (VMC) ve Yatay İşleme Merkezi (HMC), modern üretimde kullanılan iki ana tip CNC işleme merkezidir. Ana fark, mil yönlendirmesindedir: VMC'ler dikey olarak monte edilmiş bir mil kullanırken, HMC'ler yatay mil kullanır.

Dikey işleme merkezleri, esneklik, düşük maliyet ve kolay kurulum özellikleri sayesinde hassas işleme, kalıp imalatı ve küçük-orta ölçekli seri üretimde yaygın olarak kullanılır. Yatay işleme merkezleri ise yüksek hacimli üretim ve ağır işleme için tasarlanmıştır; daha iyi talaş tahliyesi, daha uzun takım ömrü ve daha yüksek otomasyon potansiyeli sunar.

VMC ve HMC makineleri arasındaki farkları anlamak, üreticilerin verimliliği, işleme doğruluğunu ve genel üretim verimliliğini artırmak için doğru işleme çözümünü seçmelerine yardımcı olur.

VMC ve HMC Karşılaştırma Tablosu

Dikey ve Yatay İşleme Merkezleri Arasındaki Temel Farklar

Dikey İşleme Merkezleri (VMC'ler) ile Yatay İşleme Merkezleri (HMC'ler) arasındaki en önemli fark, milin yönü ve bunun sonucunda ortaya çıkan işleme dinamikleridir.

In a dikey işleme merkezi, mil Z ekseni boyunca dikey olarak hareket eder, böylece operatörler kesme alanını net bir şekilde görebilir. Bu görünürlük, ayar ve kontrolü kolaylaştırarak VMC'leri hassas işleme ve karmaşık parça üretimi için son derece uygun hale getirir.

Buna karşılık, HMC'ler mili yatay konumlandırır. Bu tasarım, talaşların kesme bölgesinden düşmesini sağlayarak talaş birikimini azaltır ve işleme stabilitesini artırır. Sonuç olarak, HMC'ler genellikle daha iyi takım ömrü sunar ve yüksek hacimli üretimde yaygın olarak kullanılır.

Bir diğer yapısal fark, iş parçası bağlama sistemidir. VMC'ler genellikle fikstür kurulumunu basit ve esnek hale getiren düz tablalar kullanır. HMC'ler ise tek bir bağlamada birden fazla parçanın işlenmesine olanak tanıyan tombstone fikstürleri sıklıkla kullanır, bu da üretim verimliliğini artırır.

CNC Dikey İşleme Merkezlerinin Avantajları

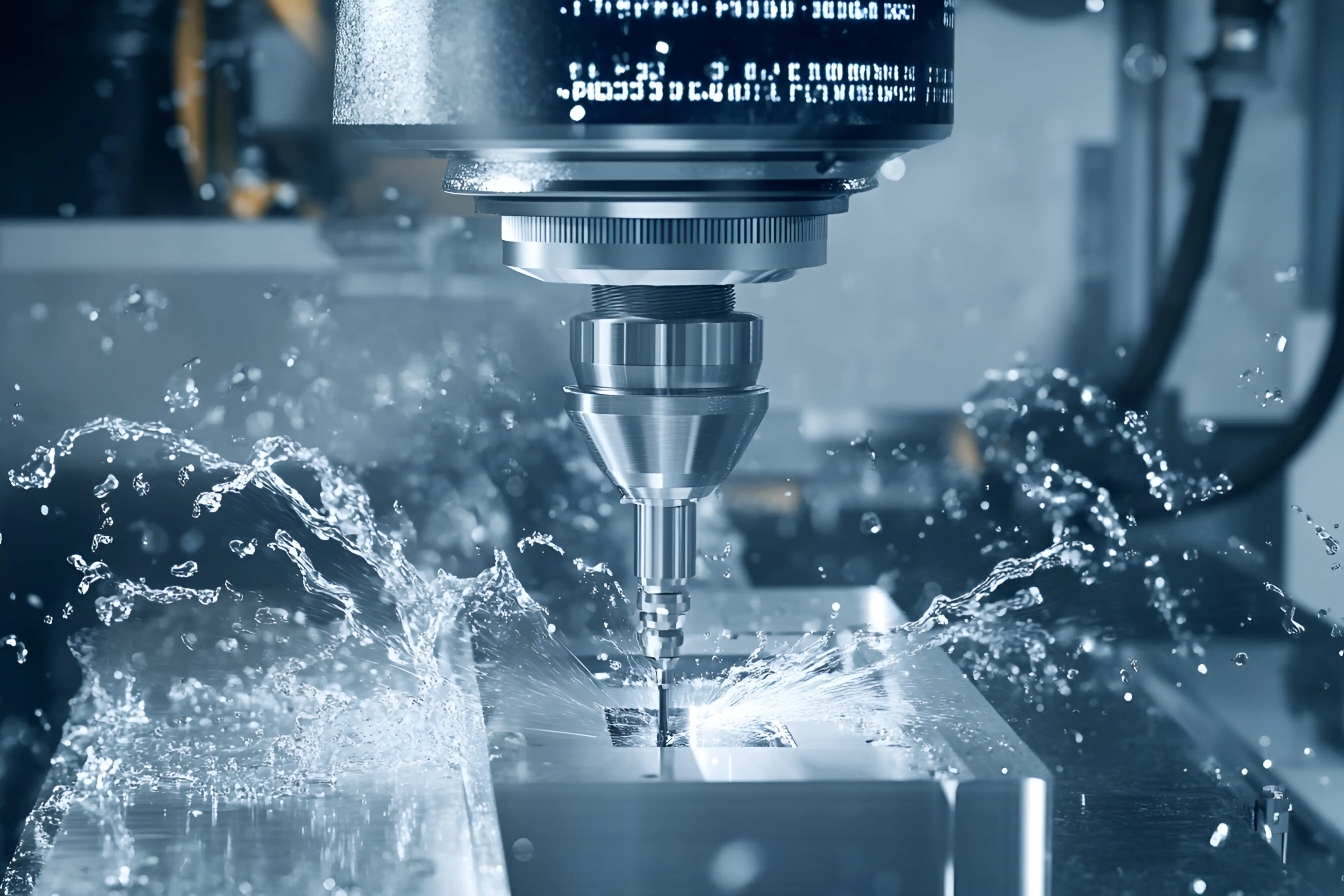

CNC Dikey İşleme Merkezleri (VMC'ler), esneklikleri, hassasiyetleri ve kullanım kolaylıkları sayesinde modern üretimde yaygın olarak kullanılır. Dikey mil tasarımı mükemmel görünürlük ve erişilebilirlik sağlayarak, dar toleranslı karmaşık bileşenlerin işlenmesi için uygun hale getirir.

VMC'lerin Temel Avantajları

1. Mükemmel Görünürlük ve Kolay Kurulum

Dikey mil yönü, operatörlerin kesme alanını net bir şekilde gözlemlemesine olanak tanır. Bu, kurulum verimliliğini artırır ve gerektiğinde işleme operasyonlarını izlemeyi ve parametreleri ayarlamayı kolaylaştırır.

2. Karmaşık ve Hassas Parçalar için İdeal

VMC'ler karmaşık geometrilerin ve hassas bileşenlerin işlenmesi için çok uygundur. Havacılık, kalıp imalatı ve tüketici elektroniği gibi endüstriler, yüksek doğrulukta işleme için VMC'lere güvenir.

3. Hafif Malzemelerin Verimli İşlenmesi

Dikey işleme merkezleri, alüminyum, plastikler ve hafif alaşımlar gibi malzemelerin işlenmesinde özellikle iyi performans gösterir. Yüksek mil hızları, etkili yüksek hızlı işleme ve gelişmiş üretkenlik sağlar.

4. Kolay Kullanım ve Esnek Üretim

Modern VMC'ler genellikle kullanıcı dostu CNC arayüzleri ve gelişmiş yazılım entegrasyonu içerir. Bu, programlamayı basitleştirir, operatör eğitim süresini kısaltır ve üreticilerin farklı üretim görevlerine hızla uyum sağlamasına olanak tanır. Örneğin, Taikan Machine, farklı endüstrilerdeki çeşitli işleme gereksinimlerini desteklemek üzere tasarlanmış S Serisi, H Serisi ve M Serisi dahil olmak üzere birden fazla VMC çözümü sunmaktadır.

Yatay İşleme Merkezlerinin Faydaları

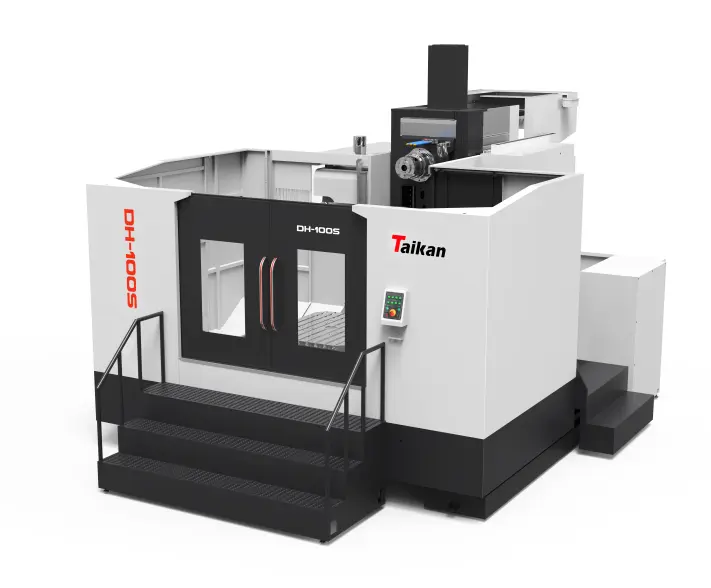

Yatay İşleme Merkezleri (HMC'ler) yüksek verimlilik ve ağır işleme için tasarlanmıştır. Yatay mil yapıları talaş tahliyesini iyileştirir ve büyük bileşenler ile yüksek hacimli üretim için stabil işlemeyi destekler.

HMC'lerin Temel Avantajları

1. Üstün Talaş Tahliyesi

Mil yatay konumlandırıldığı için talaşlar kesme bölgesinden doğal olarak düşer. Bu, talaş birikimini önler, takım aşınmasını azaltır ve işleme stabilitesini artırır.

2. Büyük ve Ağır İş Parçaları için Uygun

HMC'ler, daha büyük ve ağır bileşenlerin işlenmesi için güçlü yapısal destek sağlar. Yatay tasarım, kesme kuvvetlerini daha etkili dağıtır ve parça deformasyonu riskini azaltır.

3. Seri Üretimde Daha Yüksek Verimlilik

Yatay işleme merkezleri, otomotiv ve enerji gibi yüksek hacimli üretim ortamlarında yaygın olarak kullanılır. Verimlilikleri, tutarlı üretim hızını ve üretim stabilitesini korumaya yardımcı olur.

4. Gelişmiş Otomasyon Kabiliyetleri

Birçok modern HMC, palet değiştiriciler ve otomatik iş parçası bağlama sistemleri ile donatılmıştır; bu da insansız işleme ve sürekli üretim döngülerine olanak tanır. Bu, üretkenliği önemli ölçüde artırır ve işçilik maliyetlerini düşürür. Taikan'ınyatay işleme merkezirijit makine yapıları ve gelişmiş otomasyon teknolojileri entegre ederek zorlu endüstriyel uygulamaları destekler.

Ne Zaman Dikey İşleme, Yatay İşlemeye Tercih Edilmeli?

Dikey İşleme Merkezi (VMC) ile Yatay İşleme Merkezi (HMC) arasında seçim yapmak, esas olarak üretim gereksinimlerine, parça özelliklerine ve fabrika koşullarına bağlıdır.

Genel olarak, VMC'ler esneklik ve hassas işleme için tercih edilirken, HMC'ler yüksek hacimli üretim ve ağır bileşenler için daha uygundur.

Doğru işleme merkezini seçmek, üretkenliği, verimliliği ve rekabet gücünü artırabilir.Taikan Machineileri teknolojileri, güvenilir ekipmanı ve uzman rehberliği bir araya getirerek üreticilerin en uygun çözümü seçmelerine, başlangıç yatırımı ile uzun vadeli üretim verimliliğini dengelemelerine yardımcı olur.

Üretiminizi optimize etmeye hazır mısınız?Bizimle iletişime geçinbugün bizimle iletişime geçerek işleme ihtiyaçlarınızı görüşün ve fabrikanız için mükemmel çözümü bulun. Uzmanlarımız, size özel tavsiyeler sunmak ve yatırımınızın maksimum değer sağlamasını garanti etmek için burada.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
