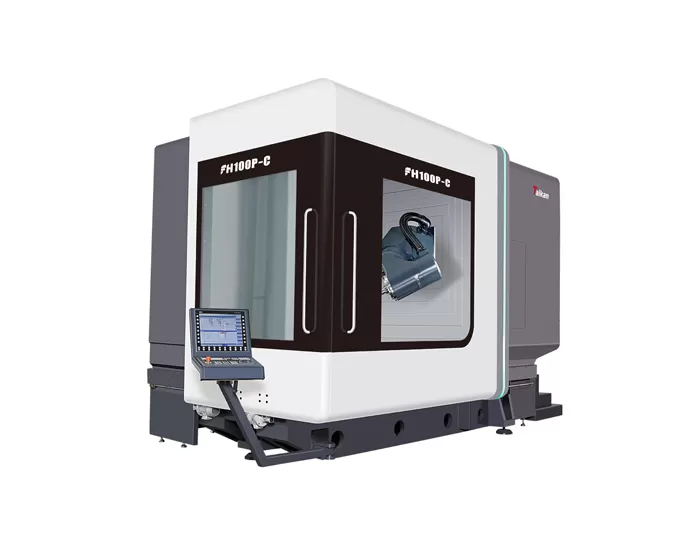

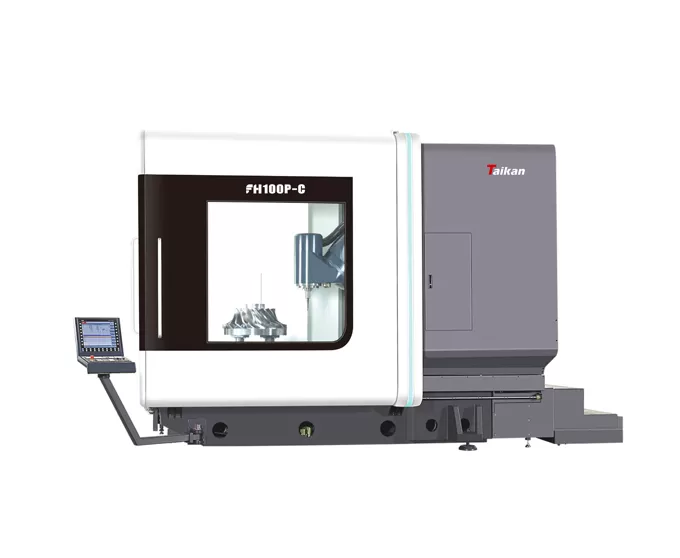

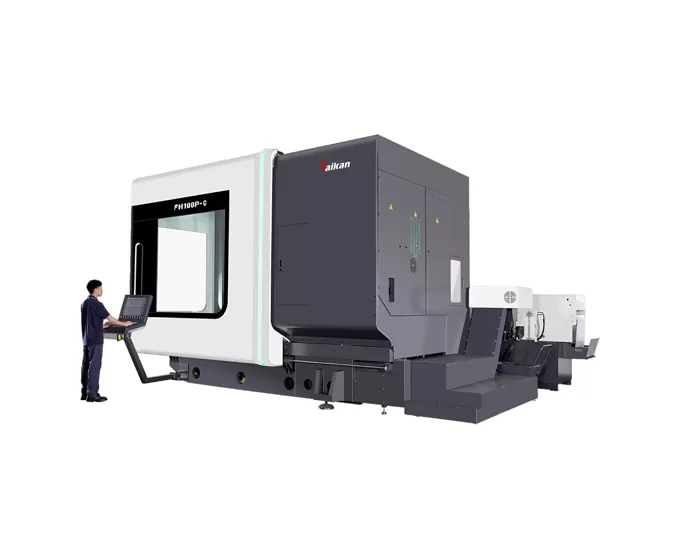

FH100P-C 5 eksenli freze ve torna işleme merkezi

X/Y/Z ekseni seyahat

1000 × 1150 × 1000mm

Yatay freze kafasından mesafe

Çalışma masasına merkez

30 ~ 1030mm

Döner tabla hızı

250rpm

Çalışma masası boyutu

Φ1100mm

Maksimum tablo yükü

Freze 4000kg

3000kg dönüyor

Salıncak freze kafası (B ekseni)

Standart

Salıncak aralığı (0 = dikey/180 = seviye)

-15 ° ~ + 180 °

B ekseni anma hızı

50rpm

Dikey mil burnundan masaya mesafe

160 ~ 1160mm

Elektrik mili maks. Hız

10000rpm

Güç (% S1-100/40% DC)

42/58kW

Tork (% S1-100/40% DC)

215/350Nm

Mili konik

1:10 konik

Araç arayüzü

HSK-A100

Takım dergisi kapasitesi

40T

Maks. Takım çapı/uzunluk/ağırlık

135135mm/300mm/12kg

Aracı değiştirme süresi (araç için araç)

4s

Sondaj (normalleştirme orta karbon çelik)

50mm 50mm

Dokunarak (normalleştirme orta karbon çelik)

M40

Hızlı traverse

40m/dak

X/Y/Z konumlandırma doğruluğu

0.006mm

X/Y/Z tekrar konumlandırma doğruluğu

0.004mm

B/C konumlandırma doğruluğu

8"

B/C tekrar konumlandırma doğruluğu

4"

Kızılötesi prob

Renishaw OMP60

Takım ayar göstergesi
(Işleme alanında araç ölçümü)

Renishaw NC4F230

Makine yüksekliği (standart makine)

3650mm

Ana gövde işgal alanı (L * W)

5170 × 3340mm

Alet dergisi işgal alanı (L * W)

1915 × 1400mm

Çip konveyör işgal alanı (L * W)

3120 × 1065mm

Su deposu işgal alanı (L * W)

1785 × 1355mm

Komple makine işgal alanı
(Su deposu hariç) (L * W)

6000 × 3750mm

Makine ağırlığı

35000kg

Kontrol sistemi

Siemens bir
