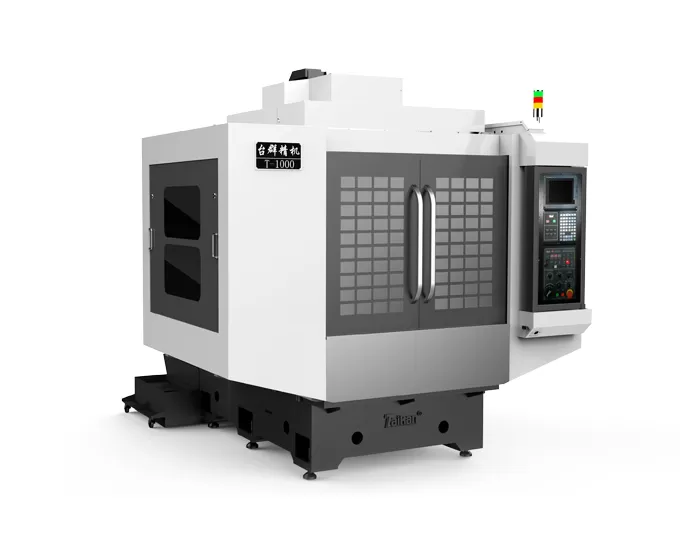

Taikan CNC: HT-1000 Yüksek Hızlı ve Yüksek Hassasiyetli Delme & Frezeleme İşleme Merkezi

T-1000 yüksek hızlı ve yüksek hassasiyetli delme ve freze işleme merkezinin karakteristiği

Taban yapısı

Temel yapı, dijital analiz ve hassas mühendislik ile tasarlanmıştır, altı noktalı desteğe sahip büyük boy bir açıklığa sahiptir, makinenin sertliğini ve titreşim direncini etkili bir şekilde arttırır, işleme işlemi sırasında yüksek stabilite ve doğruluk sağlanması.

X, Y, Z eksenleri

Her üç eksen hassas bilyalı vidalarla donatılmıştır ve kılavuz raylar yüksek hassasiyetli lineer kılavuzlar kullanır ve üstün işleme doğruluğu ve güvenilirliği için düzgün çalışma ve hassas konumlandırma sağlar.

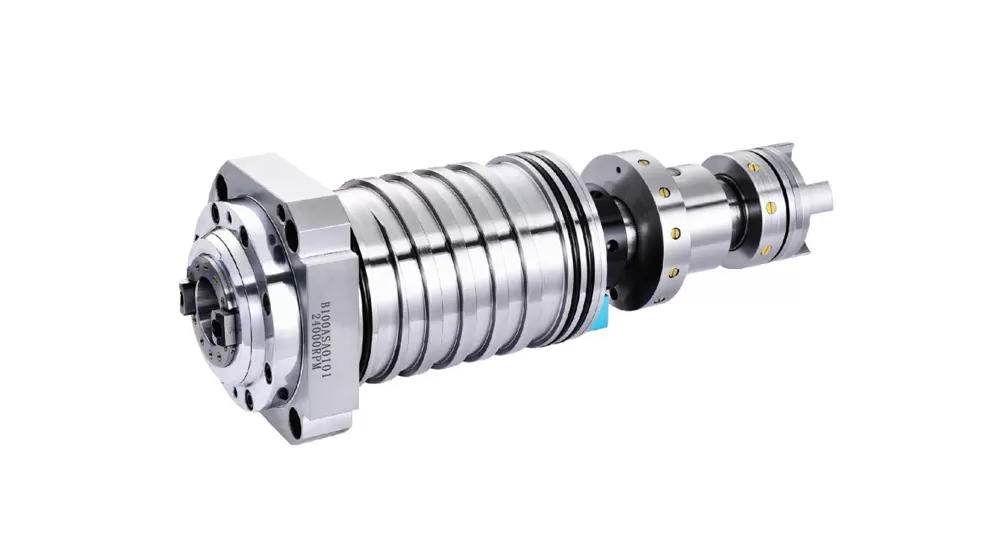

Doğrudan tahrik mili

Mil, doğrudan tahrikli bir iletim sistemine sahiptir, yüksek hızda dokunarak hataları azaltır ve yüksek hızlı işlemede yüksek çıkış gücü ile mükemmel performans sağlar.
Yüksek hızlı mil hızlı bir şekilde yanıt verir ve mil ömrünü önemli ölçüde uzatan seramik bilyalı rulmanlar ile donatılmıştır.
Hassas dereceli mil, yüksek hassasiyetli ve yüksek hızlı işleme taleplerini karşılayan maksimum 24,000 rpm'ye kadar hıza sahip standarttır.

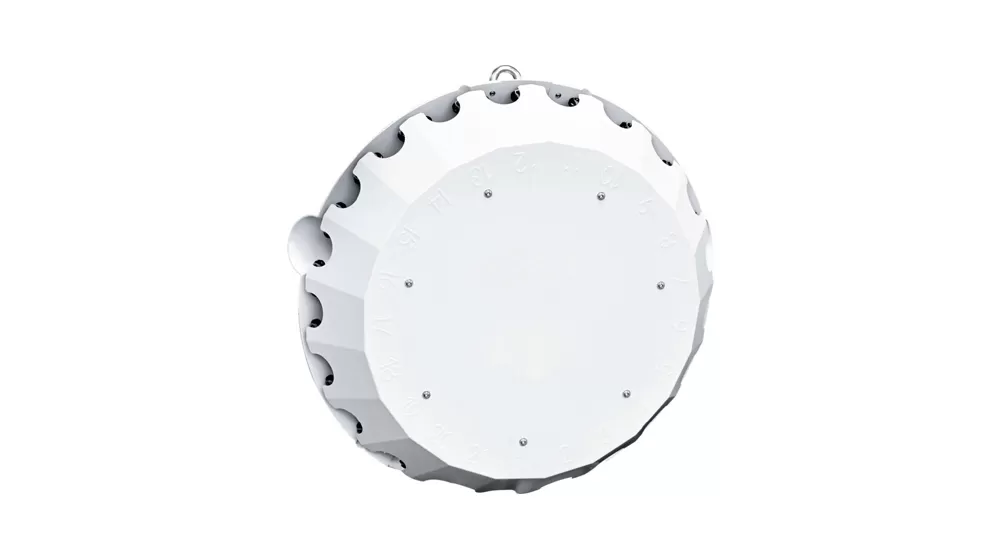

Yüksek hızlı Servo takım değiştirici

Optimize edilmiş PLC takım değiştirici sistemi, hızlı ve istikrarlı bir takım değiştirme işlemi sağlar, takım değiştirme süresini ve işleme dışı süreyi önemli ölçüde azaltır, böylece genel işleme verimliliğini artırır.
Z ekseni, sertliği arttırmak ve ivmeyi önemli ölçüde artırmak, boşta kalma süresini azaltmak ve işleme verimliliğini ve makine yanıtını arttırmak için optimizasyonla tasarlanmıştır.

T-1000 yüksek hızlı ve yüksek hassasiyetli delme ve freze işleme merkezi uygulaması

3C endüstrisinde, otomotiv parçalarında, küçük kalıp işlemede, tıbbi cihazlarda ve küçük plaka parçalarının, disk şeklindeki parçaların ve konutların işlenmesi için diğer endüstrilerde yaygın olarak kullanılmaktadır.

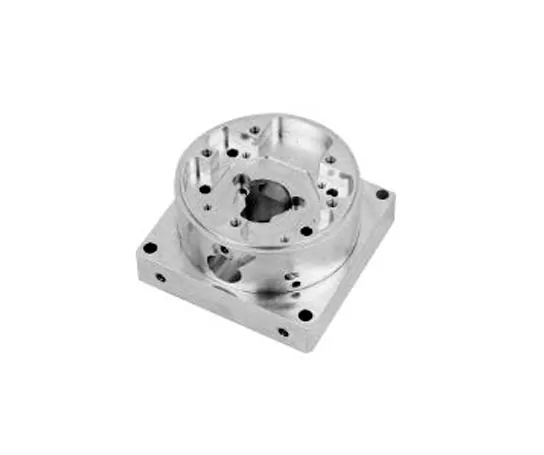

Iş parçası örneği 1

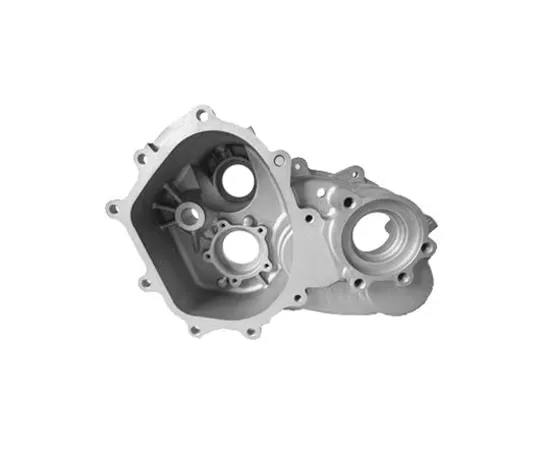

Iş parçası örneği 2

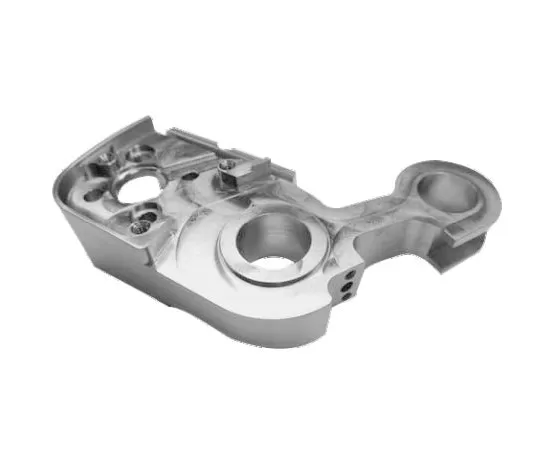

Iş parçası örneği 3

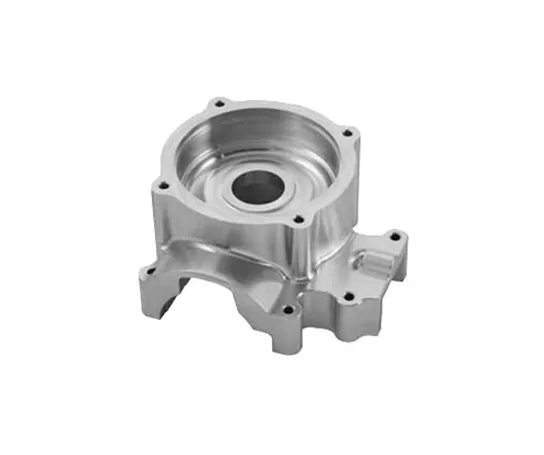

Iş parçası örneği 4

HT-1000 Yüksek Hızlı ve Yüksek Hassasiyetli Delme & Frezeleme İşleme Merkezi Teknik Özellikleri

Item			Unit	HT-1000	Açıklamalar
Hareket	Tabla hareketi (X ekseni)		mm	1100
	Saddle hareketi (Y ekseni)		mm	650
	Başlık hareketi (Z ekseni)		mm	410(21T)
	Mili ucu ile tabla yüzeyi arası mesafe		mm	155-565
	Mili merkezi ile kolon kılavuz yüzeyi arası mesafe		mm	727
Tabla	Tabla boyutu		mm	1200*600
	Maks. yük		kg	600
	T kanal (kanal sayısı - kanal genişliği * aralık)		mm	5-18*100
İş mili	Motor gücü (nominal/kısa süreli)		kW	3.7/5.5
	Motor torku (nominal/kısa süreli)		N.m	14.1/21.0
	İş mili motor hızı		rpm	20-20000
	İş mili konikliği		/	BT30
Hız	Kesme ilerleme hız aralığı		mm/dak	1-15000
Hız	X/Y/Z ekseni hızlı hareket hızı		m/dak	36/36/36
Doğruluk	Konumlandırma doğruluğu (X/Y/Z)		mm	0.01	GB/T 18400.4（Tam hareket）
Doğruluk	Tekrarlanabilirlik (X/Y/Z)		mm	0.006	GB/T 18400.4（Tam hareket）
Takım magazini	Takım depolama kapasitesi		pcs	21
	Maks. takım ağırlığı		kg	3
	Maks. takım uzunluğu		mm	200
	Maks. takım çapı (dolu / bitişik boş)		mm	Ф60/Ф80
Diğer	CNC sistemi		/	Mitsubishi M80VB
	Hava kaynağı	Flow	L/dak	≥200（ANR）
	Hava kaynağı	Hava basıncı	MPa	0.6-0.8
	Ekipman kapasitesi		kVA	15
	Maks. soğutma sıvısı tankı kapasitesi		L	300
	Makine boyutu		mm	270034202710	XYZ eksenlerine karşılık gelen
	Ağırlık (yaklaşık)		kg	5500

Bu sayfadaki bilgiler yalnızca referans amaçlıdır. Teknik özellikler ve ayrıntılar, ürün yükseltmeleri veya iyileştirmeleri nedeniyle değişebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin.
