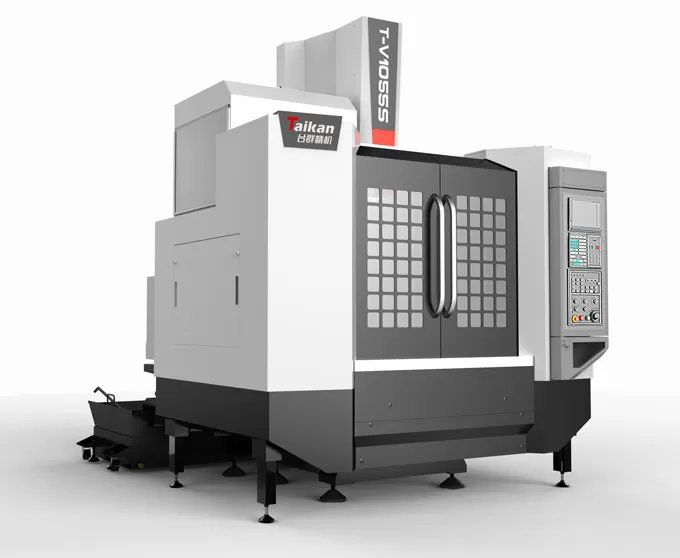

HT-V1055S Yüksek Hızlı ve Yüksek Verimli Dikey İşleme Merkezi

Hareket

Tabla hareketi (X ekseni)

mm

1000

Kızak hareketi (Y ekseni)

mm

550

Kafa hareketi (Z ekseni)

mm

600

Mil burnunun tabla yüzeyine mesafesi

mm

100～700

Mil merkezinin kolon kılavuz yüzeyine mesafesi

mm

590

Tabla

Tabla ölçüsü

mm

1100*500

Maks. yük (eşit yük taşıma)

kg

500

T-kanal (kanal sayısı - kanal genişliği * aralık)

mm

5-18*100

Mil

Motor gücü (nominal/kısa süreli)

kW

7.5/11

Motor torku (nominal/kısa süreli)

N.m

35.8/95.5

Devir aralığı

dev/dak

50~12000 (Doğrudan bağlantılı)

Mil çapı

mm

φ150

Mil konikliği

/

BT40

Çekme saplaması özellikleri

/

P40T-I（MAS403）

Hız

Kesme ilerleme hızı aralığı

mm/dak

1-10000

X/Y/Z eksenleri hızlı hareket hızı

m/dak

48/48/48

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.008

GB/T18400.4（Tam strok）

Tekrarlama hassasiyeti (X/Y/Z)

mm

0.005

Takım magazini

Takım kapasitesi

pcs

24

Maks. takım ağırlığı

kg

7

Maks. takım uzunluğu

mm

250

Maks. takım çapı (dolu/bitişik boş)

mm

Φ75/Φ150

Diğerleri

CNC sistemi

/

Mitsubishi M80VB

Hava kaynağı

Flow

L/dak

≥280（ANR)

Hava basıncı

MPa

0.6~0.8

Ekipman kapasitesi

KVA

25

Soğutucu tankı kapasitesi

L

300

Makine boyutları

mm

2500*3150*3032

X*Y*Z eksenlerine karşılık gelen

Ağırlık (yaklaşık)

Kg

4700
