Gantry İşleme Merkezleri Kılavuzu: Çalışma Prensipleri ve Seçim İpuçları

Günümüzün üretim ortamında, işleme merkezleri hassas üretimin kalbinde yer alır. Bunlar arasında portal işleme merkezi, büyük, ağır ve karmaşık iş parçalarını olağanüstü stabilite ve hassasiyetle işleyebilme yeteneğiyle öne çıkar. Havacılık bileşenleri, enerji ekipmanları veya büyük kalıplar için seçenekleri araştırıyor olun, portal işleme merkezinin ne olduğunu, nasıl çalıştığını ve diğer CNC işleme çözümlerinden nasıl farklılaştığını anlamak doğru yatırımı yapmak için elzemdir.

Portal İşleme Merkezi Nedir?

Birportal işleme merkeziyatay bir kirişin (portal) iş tablasını kapsadığı ve her iki tarafta iki dikey sütun tarafından desteklendiği kendine özgü köprü benzeri bir yapıya sahip bir CNC takım tezgahı türüdür. Köprüye monte edilmiş olan iş mili, büyük iş parçaları üzerinde frezeleme, delme, kesme ve şekillendirme işlemleri yapmak üzere birden fazla eksen boyunca – tipik olarak X, Y ve Z – hareket eder.

Temel Yapısal Özellikler

• Köprü Çerçeve Tasarımı:Portal, iş parçasını üstten saran sağlam bir çerçeve oluşturan, iki sütun tarafından desteklenen bir çapraz kirişten oluşur.

• Geniş Çalışma Alanı:Bu yapı, sabit bir iş tablası ve X ve Y eksenleri boyunca geniş hareket mesafeleri sağlar; bu da büyük boyutlu veya ağır parçalar için idealdir.

• Çok Eksenli Yetenekler:Modern portal işleme merkezleri 3 eksenli, 4 eksenli veya5 eksenli portal işleme merkezikurulumlar için yapılandırılabilir; bu, karmaşıklık ve hassasiyet gereksinimlerine bağlıdır.

İş parçasının boyutunu sınırlayan geleneksel işleme merkezlerinin aksine, portal sistemleri ölçek ve rijitliğin kritik olduğu durumlarda üstünlük sağlar.

Portal İşleme Merkezinin Çalışma Prensibi

Özünde, bir portal işleme merkezi hassas hareket kontrolünü rijit bir mekanik yapıyla birleştirir:

1. İş Parçası Hazırlığı: Parça, işleme sırasında sabit kalan büyük bir tablaya güvenli bir şekilde sabitlenir.

2. Köprü Hareketi: Portal, hassas doğrusal sistemler tarafından yönlendirilerek iş parçasının üzerinde X ekseni boyunca hareket eder.

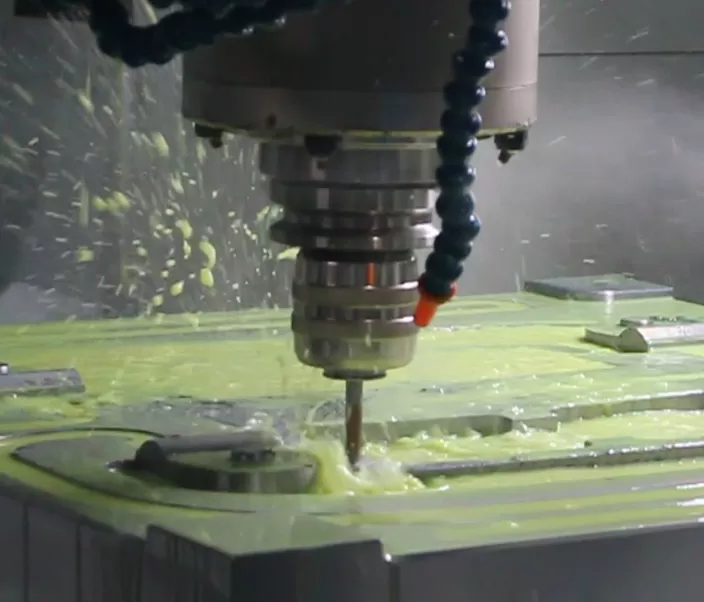

3. İş Mili Hareketi: İş mili kafası portal boyunca ilerler ve iş parçasını Y ve Z yönlerinde işlemek için dikey olarak ayarlanır.

4. CNC Koordinasyonu: CNC kontrol sistemi, genellikle CAD/CAM programlamasıyla oluşturulan karmaşık kesme yollarını yürütmek için tüm eksen hareketlerini takım dönüşü ve ilerleme hızıyla senkronize eder.

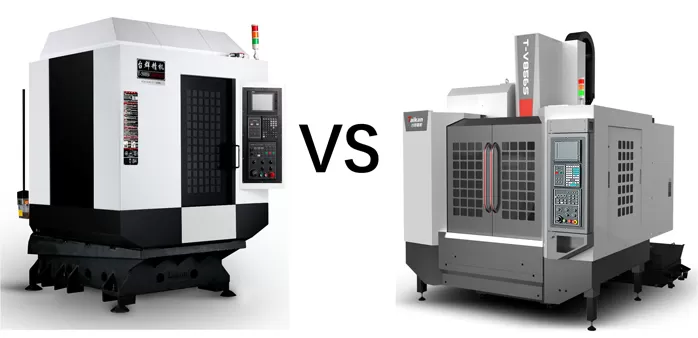

Portal İşleme Merkezi ve Diğer CNC Makine Merkezleri Karşılaştırması

Doğru CNC platformunu seçmek, yapısal farklılıklara, çıktı gereksinimlerine ve uygulama ihtiyaçlarına bağlıdır. İşteportal tipi işleme merkeziçözümlerinin daha geleneksel seçeneklerle karşılaştırması:

Portal ve Dikey İşleme Merkezleri (VMC) Karşılaştırması

• Ölçek:VMC'ler küçük ve orta boy parçalar için idealdir; portal merkezleri, VMC tablalarının veya çerçevelerinin sığamayacağı çok büyük parçaları işler.

• Yapı:VMC'ler, iş milinin bir tabla üzerinde dikey olarak hareket ettiği sabit bir C-çerçevesi kullanır; portal merkezleri ise iş parçasını kapsayan bir köprü kullanır.

• Rijitlik:Portal makineleri, yükleri daha geniş bir çerçeve üzerinden dağıtarak ağır işlemede titreşime ve sapmaya karşı daha iyi direnç sunar.

Portal ve Yatay İşleme Merkezleri (HMC) Karşılaştırması

• İş Parçası Taşıma:HMC'ler talaş kaldırma ve orta boy parçaları verimli bir şekilde işleme konusunda üstündür, ancak tabla ve iş millerinin hareket mesafeleri, portal sistemlerinin geniş çalışma alanına kıyasla sınırlıdır.

• Kesme Kapsamı:Portal sistemleri sabit tabla ve muazzam hareket aralığı sunarak onları büyük boyutlu bileşenler için daha uygun hale getirir.

Portal ve Çift Sütun İşleme Merkezleri Karşılaştırması

Her ikisi de ağır yükleri ve geniş tablaları desteklerken, portal merkezleri genellikle sabit bir tabla üzerinde hareketli bir köprü özelliğine sahiptir; çift sütun sistemleri ise sabit bir destek çerçevesi içinde hareketli bir tablaya dayanabilir. Her formatın rijitlik ve ayak izi verimliliği açısından güçlü yönleri vardır, ancak portal tasarımları genellikle ultra büyük iş parçaları için daha geniş hareket aralıkları sunar.

Doğru Portal İşleme Merkezi Nasıl Seçilir?

İdeal portal işleme merkezini seçmek, üretim ihtiyaçlarınızı teknik yeteneklere göre değerlendirmeyi gerektirir:

1. İş Parçası Boyutu ve Ağırlığı

İşlemeyi planladığınız parçaların maksimum boyutlarını ve ağırlığını belirleyin. Makinenin hareket kapasitesi ve tabla yük değeri bu gereksinimleri rahatça aşmalıdır.

2. Eksen Yapılandırması

Standart 3 eksenli işlemenin yeterli olup olmadığına veya karmaşık konturlar ve çok yüzeyli işlemler için 4 veya 5 eksenli yapılandırmaların avantaj sağlayıp sağlamadığına karar verin.

3. CNC Kontrol ve Yazılım

CAD/CAM entegrasyonuna sahip gelişmiş CNC sistemleri programlamayı kolaylaştırır ve daha yüksek verimlilik için takım yollarını optimize eder.

4. Rijitlik ve Hassasiyet

Ağır kesme yükleri ve uzun işleme çevrimleri altında hassasiyeti koruyan sağlam yapısal bileşenler ve hassas kılavuz sistemleri arayın.

5. Endüstri Uygulamaları

Makine özelliklerini endüstri ihtiyaçlarınızla eşleştirin – ister havacılık toleransları, ister otomotiv kalıpları, ister enerji sektörü parçaları veya ağır makine bileşenleri olsun.

Sonuç: Taikan Portal Çözümleriyle Büyük Parça İşlemenizi Yeniden Keşfedin

Bir portal işleme merkezi, büyük ve ağır bileşen işlemede mümkün olanı yeniden tanımlamak için katıksız rijitliği, geniş çalışma alanlarını ve CNC hassasiyetini birleştirir. Mevcut üretim hatlarını yükseltiyor veya havacılık, enerji veya ağır makine imalatı gibi yüksek hassasiyetli pazarlara giriyor olun, dikkatle seçilmiş bir portal sistemi eşsiz performans ve güvenilirlik sunar.

Operasyonlarınız büyük boyutlu, ağır veya karmaşık parçaların yüksek tekrarlanabilirlik ve verimlilikle işlenmesini gerektiriyorsa, Taikan'ın Portal İşleme Merkezleri bu zorlukların üstesinden gelmek üzere tasarlanmıştır. Uygulamanızı görüşmek ve atölyeniz için en iyi çözümü bulmak üzere hemen bizimle iletişime geçin.
