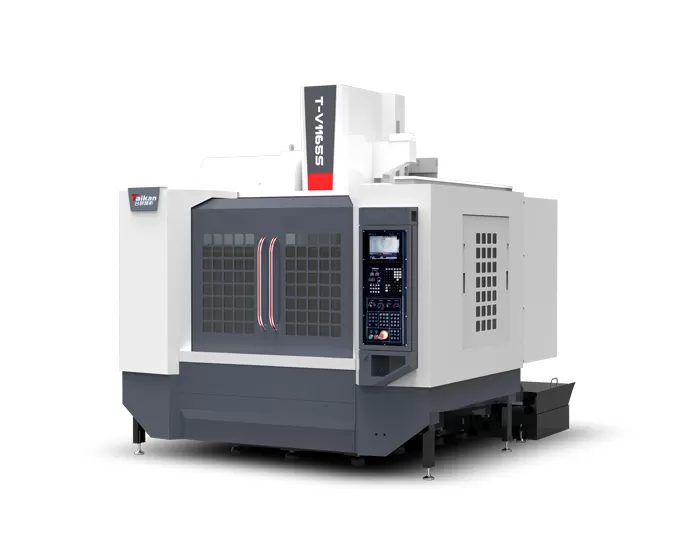

HT-V1165S Yüksek Hızlı ve Yüksek Verimli Dikey İşleme Merkezi

Eksen Hareketleri

Tabla hareketi (X ekseni)

mm

1100

Kızak hareketi (Y ekseni)

mm

650

Mil kafası hareketi (Z ekseni)

mm

600

Mil burnundan tabla yüzeyine olan mesafe

mm

125～725

Mil merkezinden kolon kılavuz yüzeyine olan mesafe

mm

707

Çalışma Tablası

Tabla boyutu

mm

1200*600

Maks. yük (eşit yük dağılımı)

kg

800

T-kanal (kanal sayısı - kanal genişliği * aralık)

mm

5-18*100

Mil

Motor gücü (nominal/kısa süreli)

kW

7.5/11

Motor torku (nominal/kısa süreli)

N.m

35.8/95.5

Hız aralığı

r/min

50~12000 (Doğrudan bağlantılı)

Mil çapı

mm

φ150

Mil konikliği

/

BT40

Takım sapı özellikleri

/

P40T-I（MAS403）

Hız

Kesme ilerleme hızı aralığı

mm/min

1-10000

X/Y/Z eksen hızlı travers hızı

m/min

36/36/36

Doğruluk

Konumlandırma doğruluğu (X/Y/Z)

mm

0.01

GB/T18400.4（Tam hareket）

Tekrarlanabilirlik (X/Y/Z)

mm

0.007

Takım magazini

Takım kapasitesi

pcs

24

Maks. takım ağırlığı

kg

7

Maks. takım uzunluğu

mm

250

Maks. takım çapı (dolu / bitişik boş)

mm

Φ75/Φ150

Diğer

CNC sistemi

/

Mitsubishi M80VB

Hava kaynağı

Flow

L/min

≥280（ANR)

Hava basıncı

MPa

0.6~0.8

Ekipman kapasitesi

KVA

25

Soğutma sıvısı deposu kapasitesi

L

300

Tezgah boyutu

mm

2700*3494*2970

X*Y*Z eksenine karşılık gelen

Ağırlık (yaklaşık)

Kg

6100
